说实话，干了二十年管道，最怕的不是高压高温，也不是介质腐蚀。是支吊架出事。你以为是个小东西——管卡、托架、弹簧架——结果呢？整条管线报废。甚至赔上人命。
支吊架选型？先搞懂这几个坑
刚入行那会儿，师傅丢给我一本图集，说“照着选”。照着选？结果现场一看，空间根本不够，预埋件没留，荷载算错了。管道一上，支架歪了。那场面，尴尬得想钻地缝。

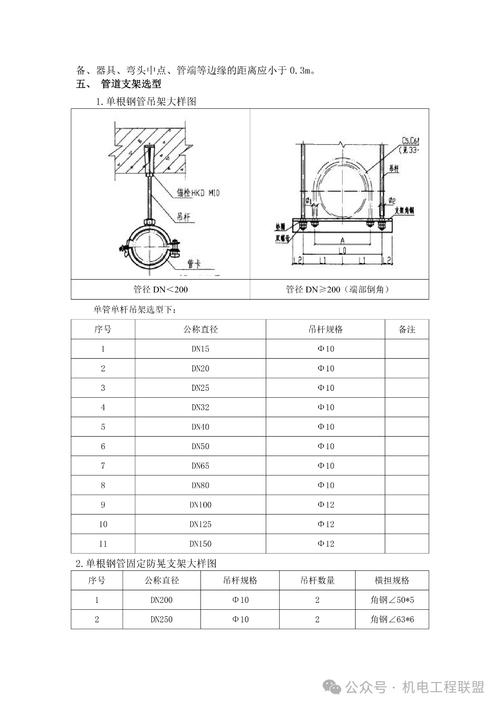

工业管道支吊架选型手册表格
其实选型不复杂，就三个核心：荷载、位移、温度。但每个项目都得重新核算。有一回，LNG管线，-162℃，选了个普通碳钢支架。一投产，支架直接脆断。领导脸都绿了。还好没出事。
✅ 荷载：别只看重量。风载、雪载、地震、水锤……尤其水锤，突然泵停，水柱那一下，比正常压力大好几倍。
✅ 位移：热胀冷缩你得算准。大口径蒸汽管，一开机，能横向跑几十毫米。这时候刚性支架就是定时炸弹。
✅ 温度：-196℃到+1000多℃，材料变化天差地别。低温用奥氏体不锈钢，高温得考虑蠕变。有时还得加隔热块，不然热量全传到支撑结构上去了。
问：弹性支架和刚性支架到底怎么选？
答：简单说，有位移的地方必须给弹性，不然硬扛就是破坏。但弹性支架贵啊，安装也麻烦。有些位置，位移其实很小，用刚性加上一点间隙就行。我们有个项目，设计师全用弹簧，结果业主说预算超了。后来优化了下，大部分改成了低摩擦管托，效果一样好。关键看位移方向和大小。别闭着眼瞎用。
弹簧支吊架调试的血泪史
弹簧支吊架——安装完不调试等于白装。这句话我说过不下千遍。可总有人当耳旁风。
有一次，去现场一看，弹簧锁没松！全锁着！管道试压完了，设备都联动了，才发现。一松，哐当一声，管道下沉了十几公分，法兰漏了。那是40公斤蒸汽啊，差点要了巡检工的小命。

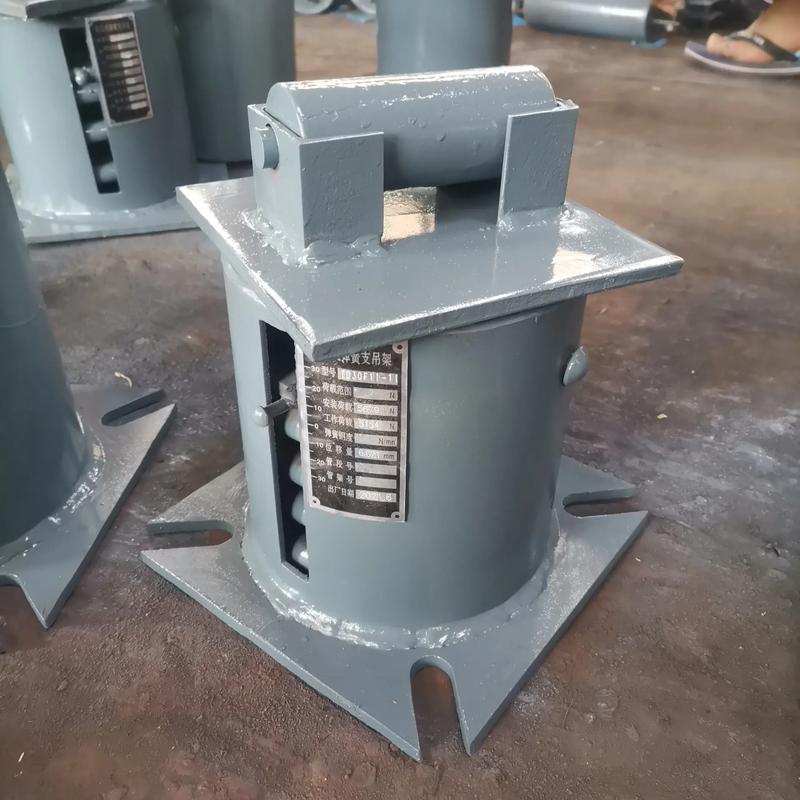

工业管道弹簧支吊架安装现场调试
弹簧架的安装，说起来都是泪。
⚠️ 定位块：别在打压前就拿掉，更别打完压就忘了。要等管道满水、保温做好，一切附着重量都加上去了，再拆。而且要逐个拆，观察弹簧指示板，看荷载对不对。
⚠️ 冷态调节：有些弹簧架，设计时给了冷态预设值。你装上去，一看指针不动，其实已经憋着劲了。得根据厂家指导松开。
问：弹簧支吊架怎么判断工作是否正常？
答：看指示板。一般在10%到90%行程内都算合理。如果指针到底了，说明超载；到顶了，可能松脱。还有，观察管道位移。热态启动后，支吊点应该随管道一起动，不能憋着。有个简单办法：用手摸一摸耳板，看有没有振动，有没有异常高温。有的弹簧，内部卡死了，外面看不出来。定期巡检，别只签个到。
管道支架焊接，这些细节别忽略
说完选型和安装，聊聊焊接——很多事故就出在焊缝上。
我见过最离谱的，管托底板和钢结构直接焊死，但忘了结构本身不承重。结果管道一膨胀，把梁拉弯了。还有人把管卡焊在管道上，连不锈钢都敢焊，出来全是裂纹。
💡 焊接原则：只焊可焊件。比如管托底板焊在钢结构上，但管夹和管道之间加垫板，不能直接焊死。高温管道，垫板材质要匹配。低碳钢和不锈钢之间焊接，得用过渡焊材。
还有一点，焊缝高度和长度。很多工人图快，就点两点，那能承受多大剪力？必须按设计来，角焊缝要饱满，高度不低于板厚的0.7倍。
工业管道支吊架焊接质量检测
问：不锈钢管道支吊架的隔离垫片必须用吗？
答：必须！不锈钢和碳钢直接接触，会发生电化学腐蚀。尤其是潮湿环境，碳钢生锈，不锈钢也会被侵蚀。垫片一般用聚四氟乙烯或不锈钢加橡胶。千万别省这钱。我以前碰到一个，业主为了省钱没加垫片，两年后支吊架锈断了，管道掉下来。那代价，是原来的十倍。
最后说几句。工业管道这行，越干越胆小。因为见过太多“没想到”。选支吊架，没捷径。认真算，仔细审，现场盯。别怕得罪人，安全第一。毕竟，你拍的板，你签的字，万一出事，一辈子心不安。
每个环节，都是生命线。
