开篇就得说点扎心的
说实话，干了二十多年压力容器质检，我现在进车间闻着那焊条燃烧的味儿，心里还是发紧。不是矫情。你想想，这玩意儿要是出了事儿——瞬间释放的能量堪比一颗小炸弹，现场的兄弟们往哪跑？去年隔壁市那起事故，调查报告流转到我们手里时，我盯着那开裂的环焊缝照片，半天没说话。缺陷太典型了。咬边、未熔合，还他妈带着一串气孔！就这还出厂了？
所以今天不是来上课，就是想跟同行们掏心窝子聊几句。❗焊缝，是压力容器的命门。你设计选材再好，焊不住，全白搭。
躲不开的缺陷，逃不掉的排查

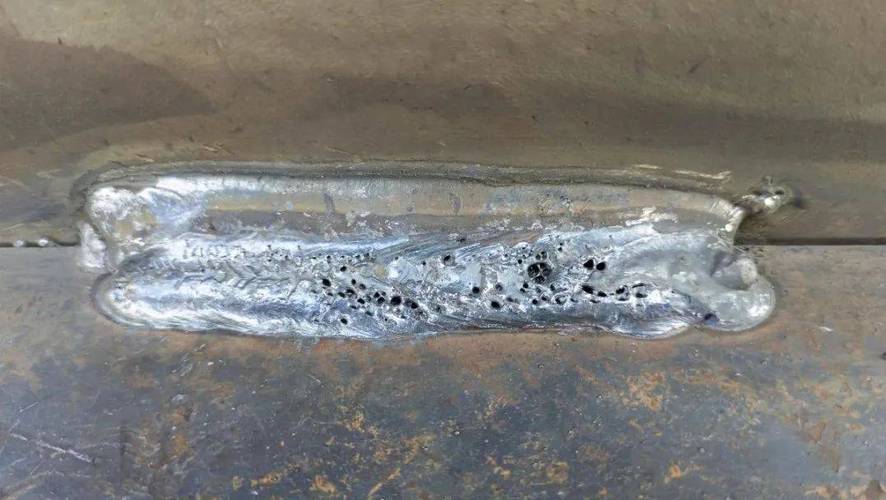

压力容器焊接，最容易出哪些幺蛾子？裂纹不敢说天天见，但未熔合、夹渣、气孔，这三种就像打不死的小强。尤其未熔合——射线底片上那道黑线，有时淡得跟铅笔印似的，一不留神就漏过去。可它恰恰最要命！交变载荷一来，裂纹扩展快得很。💡有一次我们给电厂做一台高压加热器，水压试验时泄露，拆开一看，纵缝里藏着一条40多毫米的未熔合，焊工当时图快，电弧没摆到位。我那个气啊，拍着探伤室的桌子吼：“这哪是焊接，这是埋雷！”
不过话说回来，有些缺陷能怪焊工吗？坡口角度不对、组对间隙超差，车间为了赶工期硬让人往上堆焊，不出缺陷才见鬼。对吧？
所以现在很多企业开始推自动化——埋弧焊、气保焊配上焊接操作机，参数一调，稳定性确实上去了。✅但我始终觉得，再好的设备也替代不了人的责任心。尤其是接管、法兰这些关键部位，全位置手工焊还是主流，手的稳度、参数微调的感觉，那得靠经验磨出来。
检验手段升级了，但眼睛还是不能懒

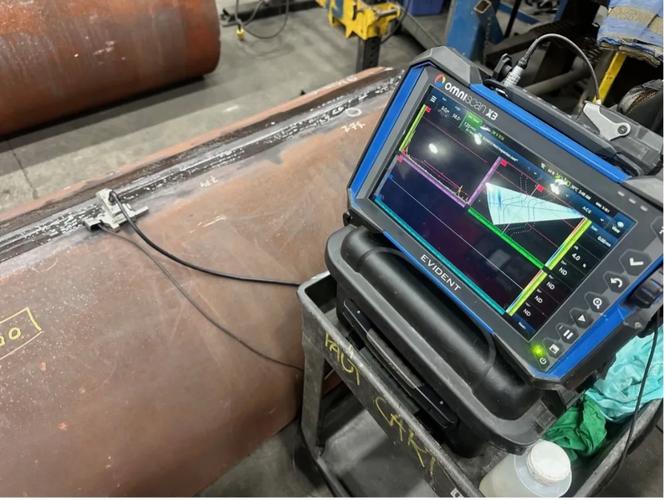

原来我们做无损检测，手搓超声波探头，斜探头发射角全靠手指头感觉。现在不一样，相控阵、TOFD，图像直观得不得了。我都快五十的人了，学这些新玩意挺吃力，但真香啊！上周检一台液氨储罐，用TOFD一扫，内壁那点堆焊层下的微裂纹看得清清楚楚——这要是搁十年前，超声波来回划拉半天也不一定找得全。
不过也不能迷信设备。💡举个例子：磁粉检测看着简单，可磁悬液浓度不合适，荧光磁粉喷上去，细小裂纹照样漏。标准里写得明明白白，就是有人嫌配浓度麻烦，倒点水胡乱搅和，你拿他怎么办？
这里插一嘴，常有人问我：
问：压力容器焊缝是不是必须100%无损检测？
答：那得看设计规定和标准。比如简单压力容器、常压储罐，可能只做抽检。但像第三类压力容器，或者盛装极度高度危害介质的，标准强制要求100%射线或超声。而且注意啊，哪怕设计图上写了“20%抽查”，一旦发现有超标缺陷，必须扩探。这是硬规矩，没得商量。我就碰到过施工单位想拿补焊片糊弄事，被我直接报了监理停工。
还有一个常被忽略的坑：
问：焊后热处理真的能消掉所有残余应力吗？
答：想得美！热处理主要消去百分之五六十的峰值应力，还改善热影响区组织。但完全消除？不可能。而且有些材料，比如含稳定化元素的不锈钢，还怕敏化区间，搞不好反而出问题。我们厂一台316L设备，焊后热处理工艺选错了，结果晶间腐蚀倾向加剧。教训啊！所以焊接工艺评定绝不能走过场，参数得从试板上一道道焊出来，不是抄个数值就完事。
说到这，我想起入行师傅教的一句话：“焊缝是凝固的艺术，但安全得是理性的设计。”当时觉得文绉绉，现在越品越有道理。那些焊缝成型漂亮得跟鱼鳞似的，拿卡尺一量，余高超标了，有屁用？应力集中点就在那儿给你埋着。
最后啰嗦一句：压力容器这行，越干胆越小。不是胆小，是知道的东西多了，怕的就不再是鬼，而是那些看不见的缺陷和麻木的流程。✅希望同行们每次戴上焊罩前、拿起探头前，都能想想——这玩意儿真要是从你手上漏过去，将来炸的可能是你朋友的工厂。
