上个月在现场调设备，碰到这么个事儿——一条产线上的机器视觉相机，走EtherNet/IP，图像数据大了点儿，结果时不时丢包。你猜怎么着？供应商硬说是网络负载高，非得让我们把交换机换成带QoS管理的工业级铁疙瘩。我嘴上答应，心里直骂……这协议，多少年了，还是这德性。
不过话说回来，真要把它一棍子打死，也不公平。EtherNet/IP在北美和汽车行业铺得那叫一个广，设备便宜，上手快，工程师闭着眼睛都能配。你要是去问问那些在通用、福特干过的老自动化，提到EtherNet/IP，眼神都带感情——毕竟，靠着它吃饱饭呢。
这玩意儿到底是什么？名字坑得很
很多人第一次听“以太网/IP”，以为是“以太网加IP协议”，其实只说对了一半。它的全称是Ethernet Industrial Protocol，没错，那个“IP”不是Internet Protocol，是Industrial Protocol。可它又确实跑在标准的TCP/IP或UDP/IP上，所以玩了个一语双关。别懵，你往简单里想：它就是把通用工业协议CIP（Common Industrial Protocol）塞进了标准以太网帧里。
CIP是个好东西。它定义了一套面向对象的通讯模型，从最底层的物理设备到上层的应用行规，全给你框好了。什么I/O数据、配置参数、诊断信息，都抽象成对象。这思路，说实话，挺超前的——20年前就在谈“对象”了。但坏也坏在这，CIP太重了，封装来封装去，实时性就打了折扣。
你可能会问：那它实时性到底行不行？嗯，看跟谁比。跟Profinet IRT比，它差点儿；跟EtherCAT比，那简直是被按在地上摩擦。但它有它的绝活——非实时和实时数据能在同一根线上混着跑，用UDP传隐式I/O消息，循环周期做到个位数毫秒不成问题。很多场合，这就够了。
灵魂拷问：和EtherCAT到底怎么选？
每次选型，总有人拍桌子吵这个。我见过最搞笑的一幕：一个项目经理，左手拿着EtherCAT伺服的手册，右手翻着EtherNet/IP变频器的样本，脸上表情跟便秘似的。
问：EtherNet/IP和EtherCAT到底有什么区别？是不是EtherCAT就一定更好？
答：别被带节奏。这俩根本不在一个层次上打架。EtherCAT玩的是MAC层的“飞读飞写”，数据帧像火车过站，每个从站只提取/插入属于自己的小段，延迟低到微秒级。EtherNet/IP呢？老老实实走标准以太网，靠交换机组网，帧是点对点的，每次传输都有软件协议栈的干预。所以纯拼速度和抖动，EtherCAT完胜。但EtherNet/IP赢在生态——你不用买专用ASIC从站芯片，普通网卡就能跑；你用CIP Motion能做到多轴同步，虽然比不上SERCOS，可胜在便宜好维护。简单说：如果你要几百个轴、亚毫秒同步，选EtherCAT；如果是一般离散控制，设备五花八门，还想省点钱，EtherNet/IP不寒碜。
星型还是线型？这笔账得算清楚

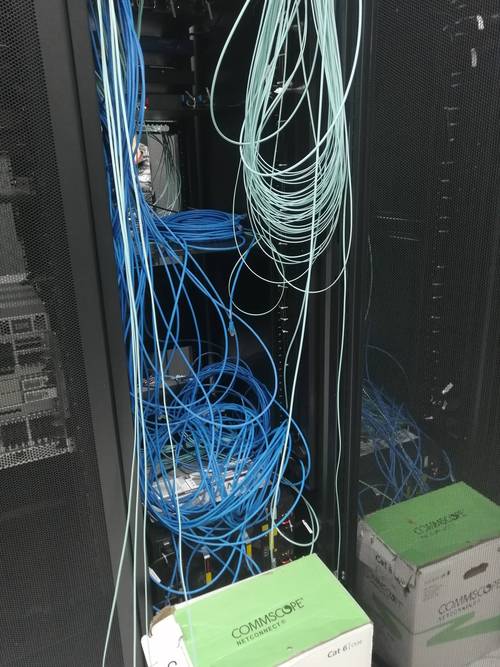

搞设备布线的时候，这个话题能把人逼疯。EtherNet/IP由于是标准以太网，物理层注定是星型或者树型拓扑。你得在每个设备附近丢个交换机，或者从机柜拉十多根网线出来。车体车间那种地方，满墙的线槽，看着就头大。
问：那为什么不用线型拓扑，像EtherCAT那样一个接一个，多省线？
答：问就是标准不允许。EtherNet/IP设备之间通常不支持菊花链，除非设备内置了两端口交换机，比如某些支持设备级环网(DLR)的玩意儿。DLR能在环网上实现快速恢复，算是补救。但实际用下来，DLR配置起来麻烦，不同厂家的设备兼容性还偶尔抽风。所以很多人宁愿多拉几根线，也不想半夜被电话叫起来排障。毕竟，星型拓扑下断一根线只影响一个节点，查问题容易。这事吧，有利有弊。
不过最近几年，ODVA（管EtherNet/IP的那个组织）也在推单对以太网(SPE)和APL高级物理层，看样子是想把线型拓扑也搞进来，降低布线成本。真落地估计还得等，但总比没动静强。
诊断那些糟心事：别一上来就怪协议
说起来都是泪。有一次现场所有EtherNet/IP设备集体掉线，查了俩小时，最后发现是一台交换机的光模块过热死了机。还有一次，明明组态好好的，某个站点就是时不时失联，Wireshark抓包一看，TCP重传满天飞——网线水晶头氧化了。真的，这些低级故障能把人折磨到怀疑人生。
问：EtherNet/IP通讯故障，有没有快速定位的套路？
答：有，但别指望一招鲜。我的三板斧：先用Wireshark抓包，过滤“cip”看显式消息的响应码，常见的0x01表示连接失败，0x13就是资源不可用。然后查交换机日志，看有没有端口错误计数、CRC错误。最后用专用工具扫网，比如罗克韦尔的Logix Designer内置诊断，或者第三方神器EtherNet/IP Explorer，它能直接读取设备的标识对象，告诉你哪个IP没响应。但记住，前提是你的网线、交换机、接地都没问题。万用表先测一下终端电阻和屏蔽层，能省不少时间。
安全、运动控制……它还真能干点儿
别以为EtherNet/IP只能传传普通I/O。人家有CIP Safety，能在同一条网络上走安全协议，最高到SIL 3。我体验过一次：安全PLC和安全I/O模块之间跑CIP Safety，组态跟普通设备没两样，直接在同一个项目里拖拖拽拽就行了。这一点真香，不用额外布置安全总线，省钱还省脑子。
CIP Motion也值得一提。它利用CIP Sync（基于IEEE 1588的时钟同步）来同步多个驱动轴。精度嘛，看你的交换机——边界时钟和透明时钟的支持要到位。我调过一次6轴机器手，用的EtherNet/IP + CIP Motion，插补运动时遇到一个问题：有个轴老是时不时扭一下。后来查了三天，发现是交换机里有个端口丢时钟同步帧。换了台支持 PTP 的交换机，立马消停。所以，硬件不能省，不然坑死你。
💡 小建议：如果上CIP Motion，交换机一定要挑明确标注支持IEEE 1588v2边界时钟的，最好再开个QoS优先级，把PTP报文划到最高队列。别问我怎么知道的……
它还活着，还会接着苟
工业圈有个冷笑话：在流程行业，你会看到一堆HART设备和4-20mA线，好像时间停止了。在离散行业，各种总线打得火热，但每种都有自己的一亩三分地。EtherNet/IP背靠ODVA，又有罗克韦尔这些大厂撑腰，在北美汽车和物流仓储领域，地位稳如老狗。
TSN（时间敏感网络）是未来的变量。EtherNet/IP已经在研究怎么跟TSN结合，搞所谓的“融合网络”，想把实时控制、普通数据、甚至视频流全揉在一根线上。想法很好，但工业界对新技术的接受速度……你懂的。不过，一旦TSN芯片成本降下来，EtherNet/IP说不定能补上实时性这块短板，焕发第二春。
说实话，我有时候挺烦它的，觉得它反应慢、规矩多。但转念一想，真要没它，多少自动化系统得瘫痪。这家伙，就是个不完美但可靠的工友。
❗ 最后提醒：搞EtherNet/IP项目，网络规划比协议配置重要十倍。一定要算好节点数、带宽、交换机转发延迟，IGMP Snooping记得开。否则现场翻车，哭都找不着调。
