一次难忘的通信故障
那是一个月黑风高的夜晚——好吧夸张了，但现场确实急死人。设备间CAN通信死活连不上。排查半天，最后发现是终端电阻没加。哎，低级错误，浪费两小时。CAN总线这东西，说简单也简单，两根线，差分信号，挂一堆节点。但里面的坑可真不少。
CAN总线到底神在哪？

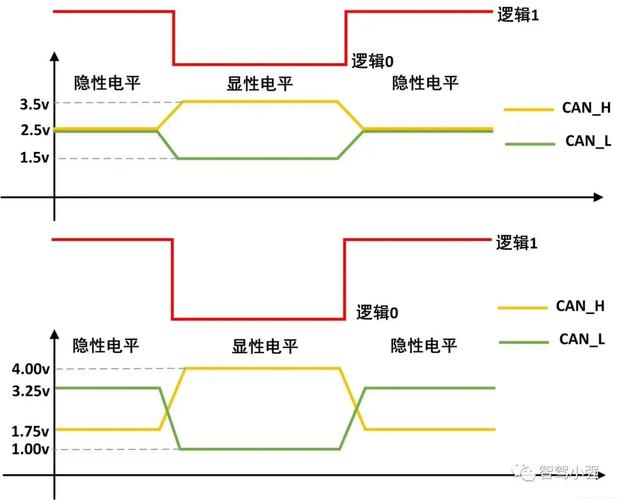

工业现场，电磁干扰那叫一个酸爽。电机一启动，RS485有时都会被带偏。CAN却能稳如老狗。凭什么？差分传输。CAN_H和CAN_L互为镜像，干扰信号耦合进来，一减就没了， 抗共模干扰能力极强。再加上那个总线仲裁机制——非破坏性逐位仲裁， 优先级高的报文不会丢，实时性有保障。真心觉得，博世当初设计这个协议的人，脑袋怎么长的？
不过话说回来，很多人以为CAN就只有2.0A/B。其实现在CAN FD普及度越来越高，数据段速率能到8Mbps甚至更高，一帧能传64字节。经典CAN最多8字节，传个标定数据都得分包，CAN FD直接搞定。但兼容性是个头疼事，后面再说。

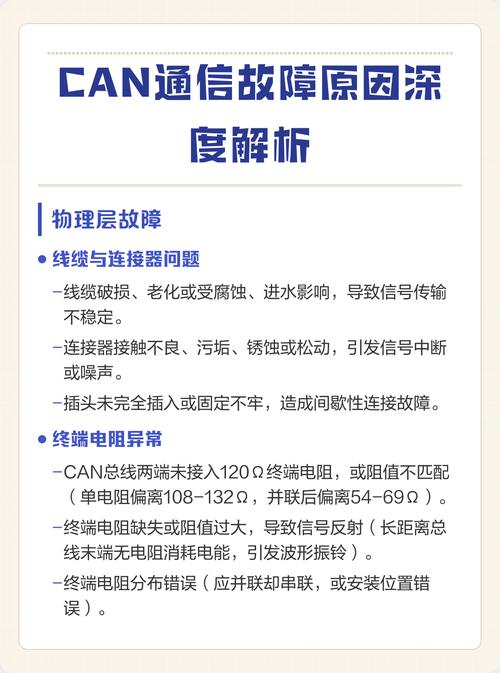

那些让你抓狂的CAN故障
错误帧满天飞。遇到过没？示波器一抓，波形跟心电图似的，全是错误标志。常见原因：终端电阻匹配不对，或者某个节点波特率偏差太大。有一次，一个国产控制器，晶振温漂厉害，低温下波特率偏移超过2%，直接导致总线瘫痪。换了颗工业级温补晶振，问题解决。 成本多了几十块，但值。
总线被单个节点拉死。某节点发完错误帧后，一直保持显性位，导致其他节点无法通信。这时需要逐个断开节点，定位那个“凶手”。我一般用CAN卡配合上位机软件，看哪个节点最后停止发送报文。或者用”瞎猫碰死耗子”法，一个个下电，虽然土，但有效。

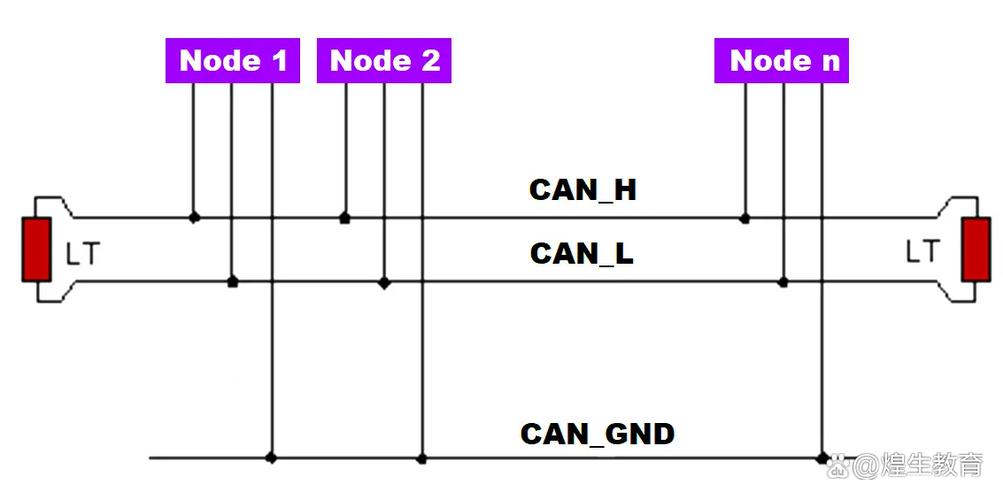

终端电阻位置不对。理论上要在总线两端各加一个120Ω，但有人只在中间加，或者加了多个。信号反射，波形振铃，通信时好时坏。这种毛病最难查，因为它不是彻底死掉，而是间歇性抽风。最好上网络分析仪，或者至少用示波器看眼图。💡
CAN高层协议：J1939与CANopen的爱恨情仇
别看CAN物理层一样，上层协议五花八门。商用车用J1939，工业自动化用CANopen，乘用车各玩各的。J1939基于29位扩展ID，定义了PGN（参数组编号），每个PGN对应一组参数。整车厂强行要求通信矩阵，报文周期精确到毫秒。有一点让我特别欣赏：地址声明机制，节点上电自报家门，不用手动设ID，多方便。
CANopen呢，基于对象字典，玩的是SDO、PDO、NMT那一套。PDO用来实时传输过程数据，SDO配置参数。对象字典索引0x1000是设备类型，0x1017是心跳时间……背过对象字典的人都知道，那简直是一部词典。但一旦理解了，组态起来非常灵活，一台伺服驱动器，通过SDO改几个对象，就能实现不同控制模式。难怪欧洲工业界那么喜欢它。
问得最多的问题，我这样回答
问：为什么CAN总线必须加终端电阻？不加会怎样？
答：简单说，是为了阻抗匹配，防止信号反射。电信号在传输线末端，如果阻抗不连续，就会像皮球撞墙一样反弹回来，叠加在正常信号上，造成振铃。不加的话，波形畸变，严重时总线直接瘫痪。尤其是高速CAN，终端电阻绝对不能省。120欧姆，记住了。❗
问：CAN FD和经典CAN到底能不能混用？
答：硬件上可以，但协议得注意。CAN FD节点能接收经典CAN报文，但经典CAN控制器识别不了FD的高速数据段，会报错误帧。所以混用时，得保证没有经典节点挂在FD报文通路上，或者用网关隔离。还有一点，FD帧的CRC场和经典帧不同，经典节点会当成格式错。混用时建议要么分网段，要么全部升级为FD控制器。💡
问：DBC文件是干什么的？自己如何创建？
答：DBC文件就是CAN通信的翻译字典。没有它，你面对一串ID和数据字节，完全不知道啥意思。它定义了报文ID、信号名称、起始位、长度、因子、偏移量等。用Vector CANdb++或者开源的Kvaser Database Editor可以创建。这东西需要和硬件工程师、应用工程师一起核对，最怕信号位置或大小写错，一个偏移量搞错，解析的值全乱套。曾经因为DBC文件里一个信号属性定义错误，整车标定折腾了两天，查到最后想摔电脑。
我的几个私房调试技巧
第一，买个好点的CAN卡。不要图便宜买几十块的USB转CAN，那玩意儿时间戳精度、缓冲容量都不行。Kvaser、Vector、PEAK这些，虽然贵点，但配套软件强大，滤波、触发、回放功能都齐。一次故障复现，用回放功能模拟节点发包，瞬间找到问题。
第二，善用终端电阻切换。在测试板上加个跳线帽或拨码开关，方便接入或断开终端电阻。有时候你需要在总线中间加监听节点，断开终端电阻很重要。
第三，记日志，别只靠脑子。CAN报文一秒钟成百上千帧，肉眼根本看不过来。 用软件记录成BLF、ASC或CSV格式，事后回放分析。很多偶发性故障，只有在日志里才能发现规律。比如某个节点每隔27秒发一个异常帧，你盯着屏幕看绝对发现不了。
第四，重视屏蔽和接地。虽然CAN抗干扰强，但也别太过分。屏蔽双绞线必须用，屏蔽层单点接地。遇到过一起案例，现场有大功率变频器，CAN线没走桥架，直接拉线，结果通信经常中断。后来换了带双层屏蔽的电缆，外加磁环，总算消停。✅
结语？没结语，只有无止境的坑
CAN总线玩了这么多年，依然有新坑不断出现。随着CAN XL标准推进，速率更快，payload更大，挑战也会更多。但核心思想不变：差分信号、仲裁机制、实实在在掌握物理层特性，才能以不变应万变。真要学透彻，别光看书，多去现场摸爬滚打吧——那才是最好的老师。
