干机加的，谁没被铰刀坑过？说实话，我刚入行那会儿，铰个Φ10H7的孔，铰完了量一下——大了2丝！整批零件报废，老板那眼神……算了不提了。后来才明白，铰刀这玩意儿，看着简单，玄机多着呢。
铰刀，说穿了就是个精加工孔的工具。可它就是能让你又爱又恨——用好了，孔壁光得像镜子，尺寸稳得一批；用不好，喇叭口、锥度、划痕……什么毛病都来。今天我就结合自己这些年的经验，聊聊铰刀那些事儿。纯属个人心得，不一定全对，但都是实打实踩过的坑。
铰刀长啥样？关键结构得认全

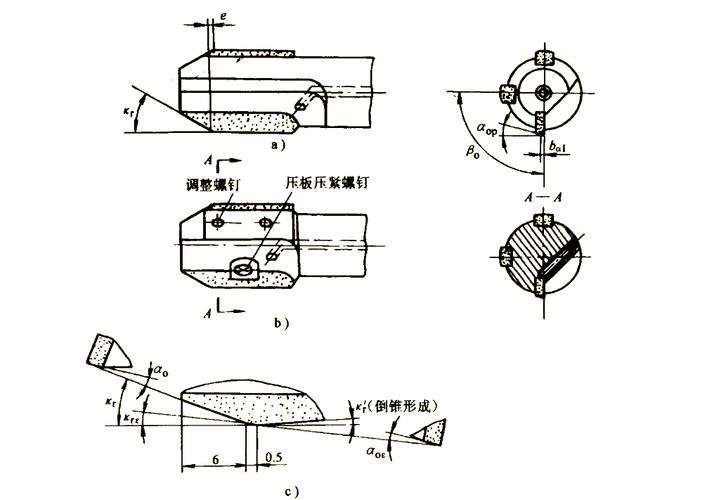

别以为铰刀就一根带刃的棒子。它分三块：切削部分负责去除余量，有个小锥角，叫主偏角，通常手用铰刀小，机用的大点；校准部分起导向和修光作用，上面有刀刃带，刃带宽度太关键了——宽了摩擦力大，容易发热、振纹；窄了导向不好，孔会失圆；柄部嘛，有直柄、莫氏锥柄，看机床接口。另外，焊接铰刀和整体硬质合金铰刀完全是两码事，刚性、精度、寿命差距不小。
有个容易被忽视的小细节：铰刀的倒锥。校准部分其实有极小的倒锥（直径向后缩小），这是为了减少摩擦，防止卡住。倒锥量大了，导向变差；小了，容易刮伤孔壁。国产铰刀有时候就在这儿掉链子——不是倒锥量不匀，就是刃带宽窄不一，用着就头疼。
高速钢还是硬质合金？这事儿别含糊
选材质，得先看工况。加工钢件、铸铁，批量不大，高速钢铰刀完全够用，便宜，还耐冲击。但一旦遇上不锈钢、钛合金这种难啃的骨头，或者大批量生产，必须上硬质合金铰刀。别跟我说什么“硬质合金脆、容易崩”，那是你参数没给对。我用过某国产牌子的整体硬质合金铰刀，加工304不锈钢，线速度给到40m/min，进给0.2mm/r，冷却液一冲，孔精度H7稳如老狗，寿命是高速钢的5倍。不过硬质合金铰刀对跳动极其敏感，刀柄精度不行的话，直接崩刃——这时候浮动铰刀柄就成了救命稻草，后面细说。

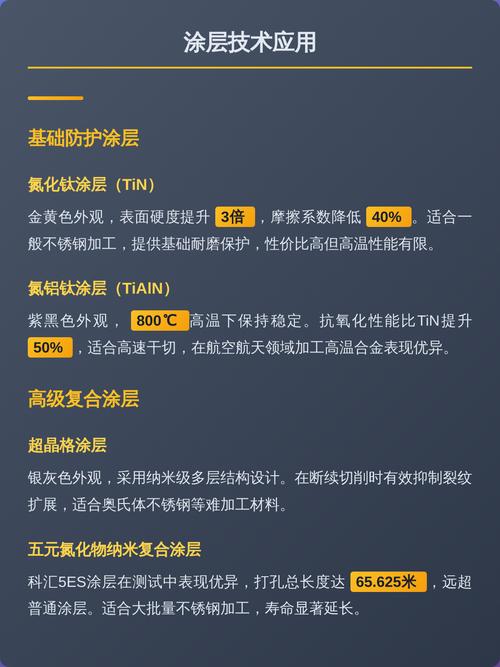

还有涂层铰刀。TiN、TiAlN涂层能显著减少积屑瘤，尤其对粘性材料效果明显。一次加工纯铜件，没涂层铰刀铰几个孔就粘刀，声音都变了，换上涂层之后贼顺滑。
铰孔出问题？这些坑你肯定踩过
铰孔这活，细节决定成败。很多兄弟上来就问：“我的孔怎么粗糙度不行？”或者“尺寸老超差？”我列几个典型问题，直接问答形式，最实在。
问：为什么铰出来的孔表面有振纹，一圈一圈的？
答：这个问题我遇到过不下十次。原因多半出在切削速度和铰刀悬伸上。切削速度太高，容易引起自激振动；铰刀悬伸太长，刚性不足。对策：降低转速，试试线速度降到5-10m/min；缩短刀具伸出长度，实在不行加导向套。如果还不行，检查一下刃带是不是过宽，或者铰刀本身跳动大。我曾经把一把刀磨窄了刃带，振纹立马消失。
问：铰孔尺寸偏大，而且越铰越大，怎么办？
答：这通常和余量、铰刀跳动、切削液有关。首先检查铰削余量是不是太小或太大——2-3丝单边余量比较稳。其次，铰刀径向跳动必须控制在0.005mm以内，做不到就用浮动铰刀柄补偿。还有切削液，别用脏油，切削液不干净里面的微小颗粒就像研磨膏，把孔越磨越大。另外，铰刀钝了也会出现这种情况，因为挤压力增大，把孔撑大了。勤检查刃口，及时修磨。
浮动铰刀柄：用了就回不去的神器

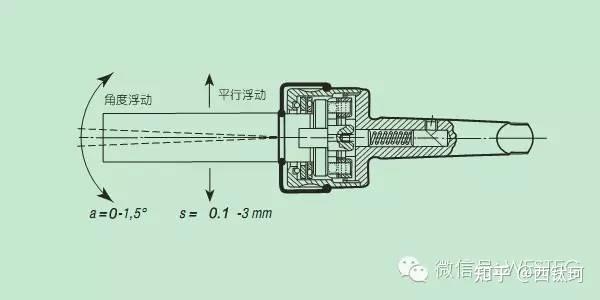

提到浮动铰刀柄，我必须多说两句。在加工中心上铰孔，主轴与铰刀的同轴度要是差那么一丁点，孔就会成喇叭口或者椭圆。浮动柄靠内部柔性机构允许铰刀微量径向摆动，自动找正底孔中心。没用过的兄弟，真心建议试试——你会觉得以前一直在凑合。不过注意，浮动铰刀柄只能用在铰刀这种有自导向能力的刀具上，钻头绝对不能用，会偏到姥姥家去。
铰削参数怎么给？别死记硬背

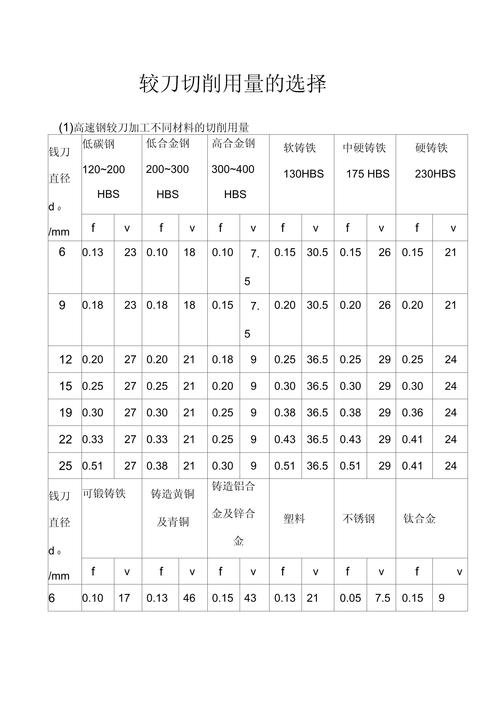

很多人抱着书本上的参数不放，这不行。材料千差万别，机床、刀柄、冷却条件都不一样。我习惯先根据材料定个基准，比如45钢，高速钢铰刀线速度4-8m/min，进给0.1-0.3mm/r；硬质合金可以翻倍。然后看铁屑——如果铁屑不是均匀细小的卷屑，而是片状或挤裂状，说明参数不合适。千万别吝啬冷却液，铰孔时切削液不光是冷却，更重要是冲屑和润滑，尤其是深孔。有时候铰孔声音变尖，那可能是缺油了，赶紧调整。
铰刀用钝了，能磨吗？当然能，但别自己手磨刃带和前角，那需要专业刃磨设备。我曾经手痒磨了一把，结果前角不对称，铰出来的孔一边大一边小，哭笑不得。交给专业修磨中心吧，他们有工具磨床，能保证精度。钝了一定要及时修，勉强铰下去，孔质量差不说，还容易把铰刀扭断在孔里，那才叫欲哭无泪。
说了这么多，其实就一个道理：铰刀虽小，但你要是不把它当回事，它分分钟让你交学费。从选型、余量到冷却、装夹，每个环节都得抠细节。别嫌麻烦，成品孔亮出来那一刻，你会觉得——值了。
