刚入行那阵，我差点被一把破车刀逼疯。那声音，嘶——就像指甲刮黑板，铁屑乱飞，工件表面跟狗啃似的。后来师傅撂下一句：‘刀没选对，机床再好也白费。’ 我这才算开窍。今天不扯虚的，全是车间里摸爬滚打的干货，带点情绪，你忍一下。

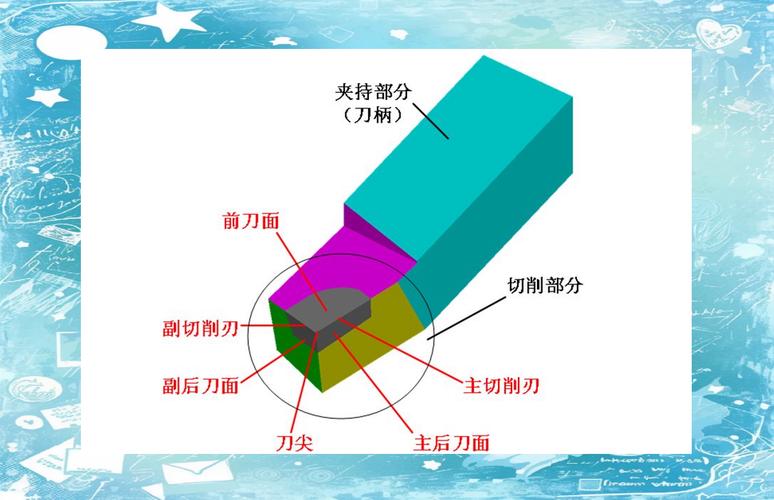

先聊聊材质——硬质合金不是万能药
很多人一上来就硬质合金，没错，它通用性强，但碰到不锈钢、钛合金，该崩还是崩。我试过用YT15车45钢，那叫一个爽，走刀飞快，亮得能照镜子。可换到304不锈钢，没干几个活刀尖就没了，气得我直骂。后来换成YG8，配合稍低转速，哎，稳了。
当然，高速钢也没死。小批量、异形件，用高速钢磨把成形刀，成本低得笑出声。但如果你是批量干铸铁，直接上CBN（立方氮化硼），别犹豫——一片顶几十片硬质合金，省下的换刀时间够你抽根烟。 陶瓷刀？干淬硬钢、冷硬铸铁，那叫一个刚，就是脆，机床得够结实。💡
问：车普通45钢，到底用P类还是K类硬质合金？
答：首选P类，比如P10、P20，切钢件就是它们的本职。K类一般对付铸铁、有色金属。但也别死板，现在涂层刀片兼容性很强，看品牌推荐。我手头常用三菱的VP15TF，一款P01-P30通吃钢、不锈钢，精糙通用，懒人福音❗
涂层？别被五颜六色唬住
金黄色、紫黑色、银灰… 涂层不是选美。TiN（氮化钛）黄灿灿，通用耐磨；TiCN（碳氮化钛）灰黑，硬度更高，适合高速；Al2O3（氧化铝）白，隔热好，干切削。但市面上有些杂牌刀片，涂层薄得可怜，纯属“化妆”，干几下就露馅。买刀片认准大牌，或者磨一下看看底层——真涂层磨出白线，假的是直接崩。
我有次贪便宜买了盒无标的“TiAlN涂层”刀片，车镍基合金，没两分钟涂层就剥了，那表面，简直灾难。后来换了山特维克，一片顶过去十片，老板再也不嘟囔刀片贵了。✅ 所以说，涂层这东西，一分钱一分货，别指望捡漏。
断屑槽——长屑缠刀，噩梦
不锈钢切削最怕什么？不是崩刃，是铁屑像面条一样缠在刀架上，拉都拉不断，还容易刮伤工件。断屑槽就要讲究了。槽型分好多：方形、圆形、V形… 粗加工用宽槽，大切深，短而厚的C形屑；精加工用窄槽，小切深，发条屑；但如果不锈钢，得用带卷屑台的，强迫它卷成螺旋断掉。
问：断屑槽到底怎么选？有没有简单口诀？
答：有！‘大切深宽槽，小切深窄槽；钢件圆槽，铸铁带槽；不锈钢求断屑，槽要陡要深’。不过这是经验，细微差别还得试切。我一般备三种槽型刀片，换着试，总有一款不缠屑。🤣
安装细节——差0.1毫米，天壤之别
很多新手没注意中心高。刀尖必须对准工件回转中心，高了后角减小，后面磨工件；低了前角减小，切削力暴增。我见过最惨的，刀尖低于中心0.5mm，车45钢直接振刀，工件表面像唱片纹。用尾座顶尖对刀，或垫片，一点点调。还有刀垫、压板，拧紧扭矩不能随便——扭矩过大会压碎刀片，过小夹不紧。 ❗
问：车端面到中心时，总留个小疙瘩，刀尖崩了是什么原因？
答：多数是中心高没对好，或者刀尖刃磨角度不对。横刃太宽导致抗力大，到中心时把刀尖挤崩了。修磨横刃，或先用钻头打个中心孔，问题解决。我碰到这种就磨个小凹坑，避开中心，不过精密件慎用。
最后唠叨一句，车刀这个行当，书本理论是基础，得跟实践吵架。多试，多崩几把刀，感觉就来了。好了，我去换刀片了，希望你也能少走弯路。
