上个月去山东一家涂料厂，车间主任老李拽着我去看他们的新砂磨机，那表情……怎么说呢，就像刚吃了一只苍蝇。“三天两头堵料，产量连设计的一半都达不到！”他拍着那台崭新的卧式砂磨机，差点哭出来。我围着转了两圈，问了几个参数，心里就有数了——又是选型不当惹的祸。这事儿太常见了，我入行头五年自己都栽过好几次跟头。
现在卖设备的，哪个不是拍着胸脯说自己家的机器万能？可真的用起来，磨个普通油漆还行，一旦换高粘度的油墨，或者要求细度到纳米级，毛病全出来了。所以啊，选砂磨机这事儿，得先跟物料“谈恋爱”——你摸不透它的脾气，它就会折磨你。
砂磨机不是万能胶，先搞清你磨的是什么

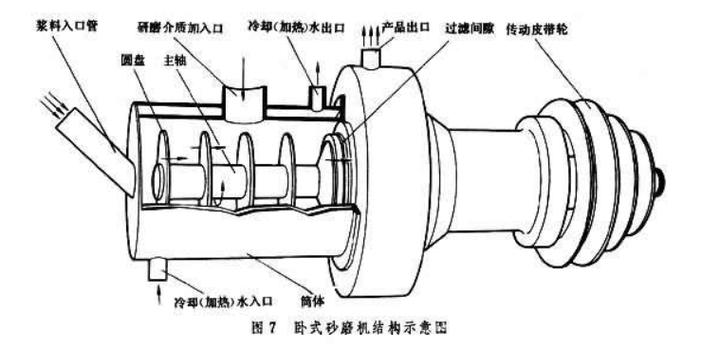

卧式砂磨机是市场主流，效率高，连续生产稳定，适合涂料、油墨这类中低粘度物料。但你要磨的是高粘度、触变性强的腻子或者胶印油墨，它就开始罢工了。这时候立式砂磨机反而更合适，虽然笨重些，但对付高粘度它有一套。还有那些搞纳米材料、喷墨墨水的，就得用纳米砂磨机，研磨腔更小，能量密度高，能把粒径干到亚微米甚至纳米级别。选错了？那就是天天“堵给你看”。
❗我的血泪教训：如果你一样设备要应对多种物料，别信销售吹嘘的“一机多用”。技术上是可以换不同的研磨转子或筛网，但实际切换起来很抓狂，清洗换色时间够你受的。专机专用才是真理，除非你订单小、品种杂得像大杂烩，那只能选模块化设计好的机型，方便快拆快洗。
研磨介质，小珠子藏着大学问
很多老板只盯着主机价格，却忽略了研磨介质——那才是真烧钱又决定效率的死穴。锆珠是好，但氧化锆、硅酸锆、铈稳定锆……价格差十倍，耐磨性差更多。便宜珠子碎了，碎屑混进物料，整批次报废，损失比一台机器还贵！💡
问：研磨介质选用多大的锆珠合适？
答：一般原则，进料粒度大、要求细度粗的，用大珠子（1.5-2.0mm）；要磨到亚微米，必须用小珠子（0.3-0.5mm）。但是！小珠子对分离系统要求极高，筛网缝隙稍大珠子就跑光了，缝隙太小又容易堵。所以选珠子得和分离结构匹配。我见过最蠢的事：有人为了效率，买了一堆0.3mm的纯氧化锆珠，结果机器分离环缝隙0.2mm，没几天筛网就报废，珠子也漏得到处都是——哎，不懂行就是交学费啊。
那要不要用玻璃珠？除非你磨的是最粗的底漆，否则别考虑。磨损太快，污染产品。现在行业内卷，客户动不动就要高光泽、高透明，玻璃珠根本达不到。
那些年被忽视的冷却和密封
砂磨机干活时产生的热量，是纳米研磨的大敌。温度一高，物料粘度下降，表面看好像好磨了，其实颜料颗粒会重新团聚，细度反而回弹。所以好的砂磨机冷却系统必须够力。有些低价机，筒体夹套水冷面积小得可怜，夏天运转起来外壳烫手，里面估计都烧开了——这样的机器能磨出稳定产品才有鬼。
还有机械密封。这玩意儿是易损件，但也是“心脏”。漏液了，物料混入润滑液，整缸报废；研磨珠混入密封面，直接刮坏端面。所以别图便宜用填料密封，必须上双端面机械密封，并配密封液循环系统。当然，维护起来麻烦点，但总比三天两头密封失效强。
问：砂磨机的分离系统老是堵怎么办？
答：堵料分几种情况。一是物料粘度过高，超出了设计范围，那就只能换机或者预处理降粘。二是研磨介质选小了，珠子钻进了筛网缝隙卡住，换成大一号的珠子试试。三是筛网选型错误，比如缝隙宽度、开孔率不合适，或者筛网材质表面粗糙度高，物料粘附。别一上来就怪机器，先做物料流变测试，拿到数据再调参数。另外，定期反向冲洗分离装置也是个好习惯，别等堵死了才动手。
说实话，有些同行喜欢把机器拆得七零八落去研究，其实根本问题在工艺参数上。转速、填充率、物料流量、介质粒径，这四样调不好，机器再好也白搭。
维护保养，别把机器当驴使
见过太多厂子，砂磨机买回去就用，从来不保养，直到坏了才修。其实日常听声音、摸温度就能发现很多预兆。有规律的异响可能是轴承问题，突然震動加剧可能是研磨介质破裂不均。这些小事不管，有一天主轴都能给你烧断。
✅建议：每天记录电流表和温度表读数，一旦偏离正常范围马上去查。每三个月检查一次分离筛网磨损情况。每年更换一次密封件，不管坏没坏——等漏了再换成本高十倍。
最后唠叨一句：设备选型一定一定要去做物料实验！别凭经验或者听熟人介绍。靠谱的厂家都提供小试、中试服务，带上你的原料过去，实打实地跑几趟，看细度分布、看能耗、看残留。那些不让你试机就拍胸脯保证的，趁早拉黑。
好了，就这些。下次再聊怎么通过噪音诊断砂磨机故障——那更是玄学又有趣。
