2026-07-31 01:58:46 作者：网编
分类：文章
搞了十五年机械加工，头一回见到激光雕刻机干活时，我整个人是懵的。
就那么一道光扫过去，不锈钢表面直接蚀出0.2毫米深的标记，边缘齐得像刀切豆腐——关键是不用接触工件，没有应力变形，这对精密零件意味着什么？意味着之前我们用打标机吭哧吭哧干半天的活，它几秒钟给办了。
那束光到底怎么“啃”动金属的？
说实话很多人把激光雕刻想简单了，以为就是高功率烧灼。其实它是靠高能量密度激光束瞬间气化材料表面，脉冲宽度调到纳秒级别，单个脉冲的能量堆上去，材料直接升华——不是熔化，是升华。所以切缝能窄到头发丝的十分之一。
不过话说回来，不同材料吃的光不一样。有一次我拿光纤激光打铜片，参数硬是调了一下午。后来才明白，铜对红外吸收率太低，得用绿光或者紫外。这就是坑啊❗ 新手必须记住：光纤激光打金属猛，但打高反材料要格外小心，搞不好反射光能烧坏光学镜片。

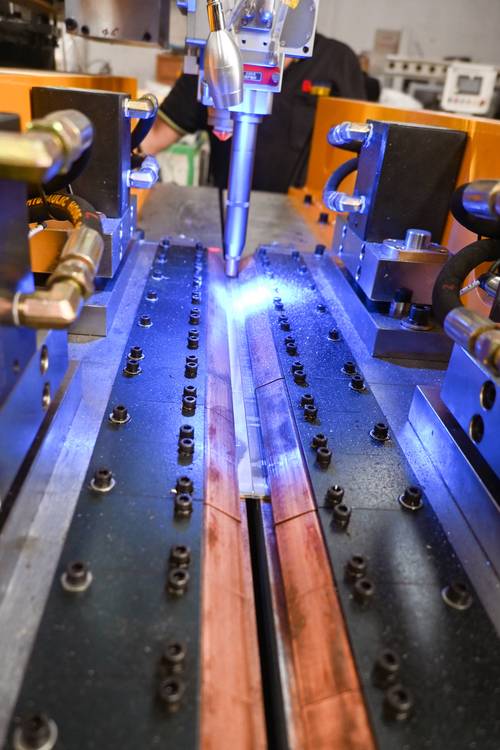

工业光纤激光雕刻机加工金属零件现场图
设备选型：不是越贵越好
去年帮一朋友选设备，他上来就要买进口紫外激光器，三十多万。我问你干啥用？他说打塑料按钮上的字，我说你疯了吧，国产CO2激光管几千块搞定的事，非要请尊佛回来供着？
所以第一条原则：根据材料定激光类型。常见三种：CO2激光（非金属为主，木头亚克力皮革）、光纤激光（金属打标切割，寿命长）、紫外激光（精细冷加工，热影响小）。别听销售吹得天花乱坠，你就抓一点——光束质量M²因子，越小越好，直接影响雕刻锐度。
再一个坑是振镜，国产高速振镜虚标严重。我看过一台标5000mm/s的，实际打复杂矢量图连3000都跑不稳，飘得厉害。✅ 建议带样件去实测，连续跑一小时看温漂，这才是硬道理。
实际产线上那些破事
有次车间接了个军工单，要在钛合金涡轮叶片上烧防伪码，深度公差要求±5微米。我们先用焦点位置靠肉眼调，结果一批零件深浅不一，废了十几个。后来买了自动对焦系统配合CCD视觉定位，才稳下来。
这引出个重要概念：焦深。激光雕刻不是焦点越小越好，你得让焦深覆盖你工件的平面度误差。比如打曲面，不加三轴动态聚焦就等着报废吧。
还有软件的事。很多厂觉得机器能出光就行，但打标软件决定了效率上限。我们试过用通用软件处理带填充的二维码，一个码要打20秒。后来换专业算法，扫描路径优化后直接挤进8秒。别小看这12秒，大批量生产时就是利润。
💡 问：激光雕刻和激光打标到底有啥区别？很多同行都混着叫。
答：其实绝大多数场合下是一回事。但严格说，雕刻强调去除材料形成深浅变化，打标则侧重于表面显色。比如在不锈钢上打黑色标记，那是表面氧化层生成，算打标；但要是硬刻出凹槽，那就是雕刻。工业上我们基本当同一种工艺，跟客户沟通时注意别较真就行。

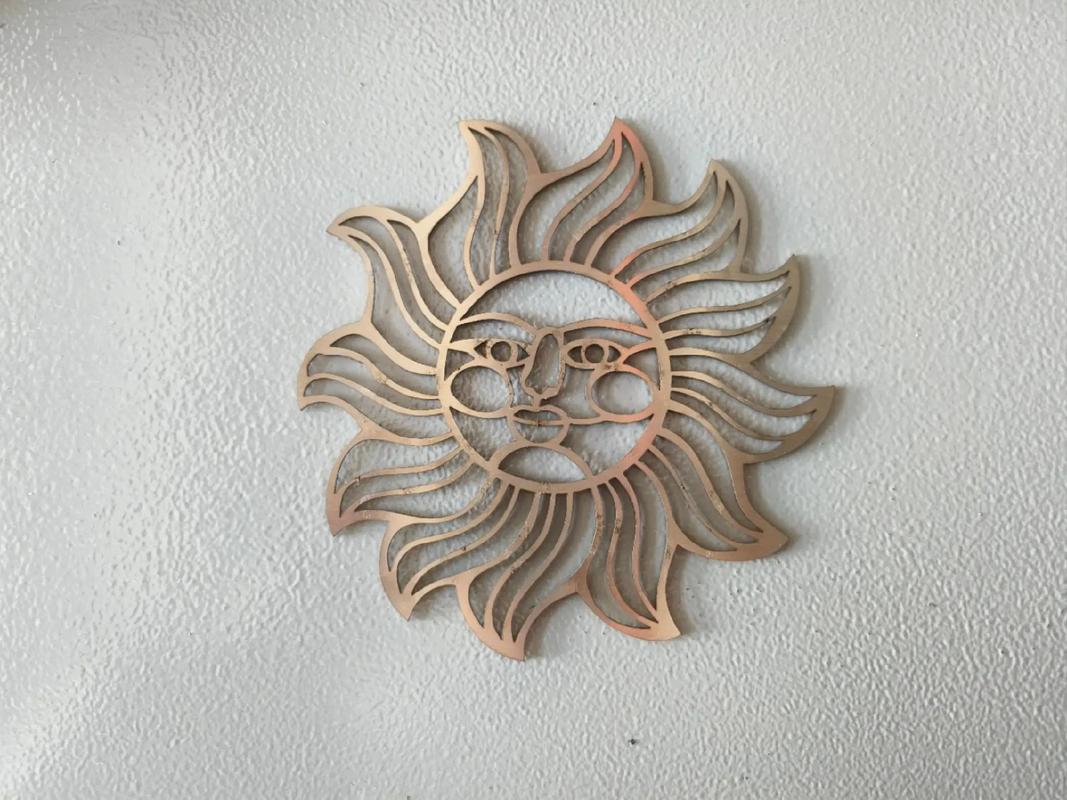

激光雕刻头精细作业特写图
问：我想自己搞台设备做加工，怎么判断二手激光器还值不值？
答：这是个好问题。最重要的指标是功率衰减。拿功率计直接测输出，如果标称30W实测不到22W，这激光器寿命快到头了。然后看出光斑模式，用相纸打一下，光斑圆不圆、能量分不匀一眼就知。还有运行电流，如果比出厂值高了20%才达到同样功率，说明泵浦源老化。千万别信卖家说的“只用了两千小时”——电控柜里有运行日志，调出来看才准。
维护那些血泪史
维护那些血泪史
最后说维护。我最惨一次是冷却水忘了加过滤器，三个月后激光晶体结垢，整台机歇菜。
现在学精了：每周查一下冷却水电导率，严格控制在规定范围。光学镜片别手贱去擦，实在脏了用无水乙醇轻蘸，单向擦拭。还有激光器结露问题，梅雨天环境湿度大，一开机就完蛋——必须先通冷却水循环半小时再出光，让腔体温度稳定。
有一点很多人忽略：排烟系统。激光雕刻塑料产生的烟带粘性，会糊到镜片上，影响功率。我们装了活性炭过滤加离心风机，但滤芯更换频次得看加工材料。如果是PVC，劝你别打，产生氯化氢气体腐蚀机器不说，还致癌。
就这样吧。光刻的事，说细了能写本书。你手里什么活，就配什么刀。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：激光雕刻：工业制造中的精密手术刀
文章链接：https://www.zystgy.cn/a/56014
