干机械加工这行，谁还没被铣刀坑过几回？新刀上去，嗡一声，工件表面拉出一道深沟——那一刻血压直接飙到180。或者参数明明按手册调的，切出来毛刺比胡子还扎手。说实话，铣刀这东西，理论一套，实操又是一套。
我刚入行那会儿，觉得涂层越亮越好，刃数越多越牛。结果呢？铝件用八刃钨钢刀，排屑槽堵得死死的，摩擦到冒烟，最后刀断在型腔里。工废了，老板脸绿了。后来老师傅一句话点醒我：铣刀不是标准件，是解决方案。你得先看材料、看工况、看机床刚性，然后反推用什么刀。
✅ 涂层不是玄学：选错直接报废
TiAlN、TiCN、AlCrN——这些代号背得滚瓜烂熟，但真到用的时候犯糊涂。TiAlN 耐高温，适合干切硬料，可你拿去铣软钢，积屑瘤能让你怀疑人生。AlCrN 更变态，热硬性极好，模具钢淬火后直接上，但刃口必须锋利，否则就是硬挤，刀具磨损快得离谱。有一次加工Inconel718，我迷信某大牌的金色涂层，切了不到十分钟刃口全崩。后来换了专门针对镍基合金的细晶粒基体加紫黑色涂层，寿命翻了五倍。所以别光看涂层颜色，要看基体、涂层的匹配。❗
还有个坑：微量润滑 (MQL) 条件下，有些涂层反而容易积碳。你得查厂家给的切削数据库，那玩意儿比经验靠谱——但前提是数据库是实测的，不是理论推导的。
💡 刃数与槽形：谁说刃多就高效？
粗加工用少刃，精加工用多刃？不完全对。大悬伸、弱刚性夹持，哪怕精加工也得减刃，否则颤振让你没法干。我见过一个案例：加工薄壁铝框架，用单刃刀反倒比三刃刀快，因为单刃容屑空间大，切削更轻快，振动小。再就是螺旋角——45°通用，但切不锈钢建议走高螺旋，60°甚至更高，降低切削力。可排屑方向得考虑，不然铁屑绕刀柄，缠成麻花。
前阵子试用一款变螺旋变齿距的粗铣刀，干不锈钢，声音特别轻，切屑是完美的6字形，不卷屑。那感觉，像热刀切黄油。赶紧找供应商订了十把。但提醒一句，这种刀对跳动要求极高，刀柄精度得跟得上，最好是液压或者热胀刀柄，弹簧夹头就算了吧，跳动超过0.02mm，性能立马打折。
🤔 刃口处理：钝了还是太利？

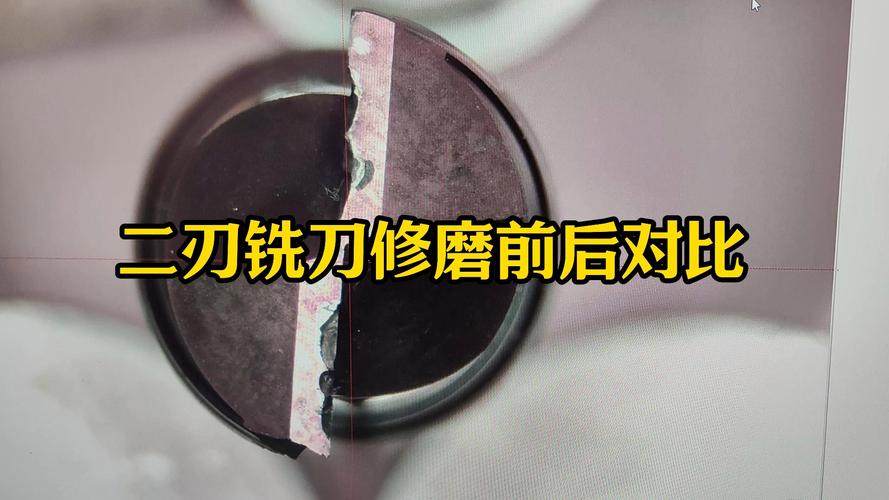

刃口不是越锋利越好。加工淬硬钢，需要轻微钝化（刃口圆角），否则刃口微崩。但钝化大了，切削阻力剧增，热量传导不出去，工件表面会拉伤。有回我加工模具钢HRC52，用新刀直接崩刃，后来用金刚石刷轮钝化了几微米，寿命稳了。这事儿没法绝对量化，只能试切看铁屑形态——银白色、卷曲紧密，通常刃口状态合适。
问：加工钛合金的铣刀容易粘屑，怎么办？
答：钛合金导热差，化学活性高，特别容易和刀具发生亲和。首先选专用的无涂层或PVD涂层的细晶粒硬质合金，涂层要光滑，避免粘着。其次刃口要锋利，并采用大前角、高螺旋角设计。冷却必须充分，最好高压内冷直冲切削区。参数上，切削速度不能太高，保持中等进给，避免热量积聚。如果还粘，试试脉冲冷却或者低温切削，但那个成本高，一般车间难实现。
问：长悬伸铣削总有颤纹，除了降参数还有什么招？
答：长悬伸刚性差是硬伤，除了减小切深、切宽，可以试试以下手段：①使用变齿距铣刀，破坏谐振；②采用带阻尼的减振刀杆，就是芯部有重金属块那种，小贵但管用；③调整主轴转速，错开机床固有频率——用软件模态分析或简单试切听声音，找到转速“甜点”；④采用坡走铣或者摆线铣策略，让切削力方向变化，减小振动。最后，如果可能，夹持处加粗刀柄，或采用锥度防振刀杆。
🛠 整体硬质合金还是舍弃式刀片？
直径20以下，整体硬质合金是主流，因为刀体刚性好，能做复杂槽形。但大直径，建议用舍弃式刀片铣刀，为什么呢？成本。整体刀做大直径，材料贵、磨削贵，崩一次哭死。刀片式可以换刀片，甚至可以换不同材质和槽型的刀片应对不同工序。但刀片式跳动大，装夹要求高，精度不如整体刀。我做精密模具，精加工还是用整体合金刀，直径16mm，两刃，动平衡做到G2.5，转速两万转，表面粗糙度Ra0.2以下。换刀片式，再贵的刀体也难达到。
另外，现在有陶瓷铣刀、CBN铣刀。淬火钢高速切削，陶瓷刀牛得很，但需要机床绝对刚性强，功率大，不然容易震碎。我这台老床子试过一次，刀尖直接崩飞，吓出一身冷汗。所以别盲目追高，匹配最重要。
说了这么多，其实选铣刀就是个权衡过程：效率、寿命、表面质量、成本。没有万能刀，只有合适刀。多试切，多记录，形成自己的切削数据表。遇到新活，别急着上新刀，先分析材料切削加工性，再翻翻笔记，大概就有数了。
最后吐个槽——现在好多国产铣刀进步神速，某些品牌已经能和欧美二线掰手腕，但涂层一致性还是差点意思。同一批次，有的切50个件，有的切30个就崩。希望国货继续死磕质量稳定性，别让我们这些支持者寒心。❤️
