说实话，第一次打开UG/NX的界面，我整个人是懵的。密密麻麻的图标，层叠的菜单，感觉像是闯进了飞机驾驶舱。那还是2008年，我刚从SolidWorks转过来，自认为三天上手，结果——整整一个礼拜，我连个像样的拉伸都没搞明白。
没错，就是那该死的草图约束。欠约束、过约束、冲突……叮叮当当的报错声简直是噩梦。后来我发现，这不是我一个人矫情，圈子里吐槽的一大堆。但奇了怪了，一旦熬过那个阶段，你又会觉得它简直是神兵利器，尤其是处理复杂曲面和大型装配的时候。这种又爱又恨的感觉，贯穿了我十几年的使用生涯。今天咱不聊那些官方手册里的东西，就说说这玩意儿到底难在哪，又爽在哪。
新手地狱：草图与约束的相爱相杀

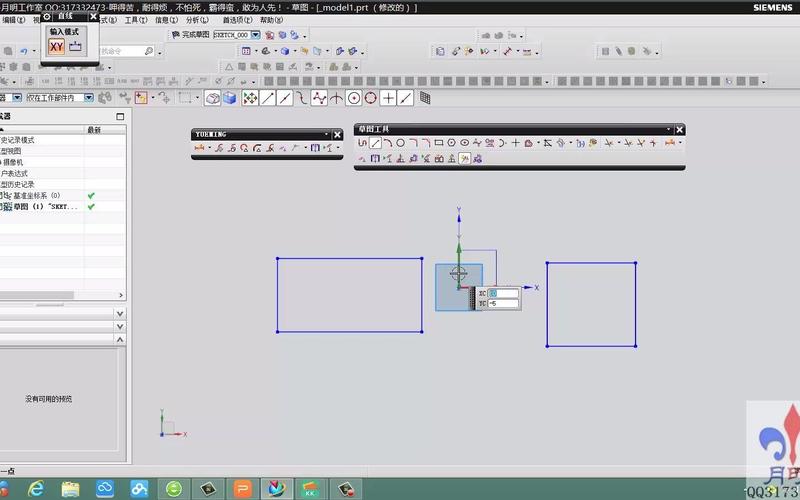

NX的草图环境，劝退功力绝对一流。你画条线，它不会自动帮你水平竖直；你拖个圆，尺寸乱飞。为啥？因为NX假定你是个逻辑严密的工程师，必须亲手把每个图元的自由度干掉。一根线，四个自由度：端点位置和长度方向。你得用尺寸、几何约束去锁定。少一个，它就黄给你看；多一个冲突，立马红脸。
记得有次做个钣金件的展开轮廓，三十二个圆弧相切，我一个个标注，结果最后两个半径怎么都标不上——反复报“草图已完全约束”，但形状分明还能拖动。那一刻我真的对着屏幕爆了粗口：“NX你是不是玩我？！” 后来查了半天，发现是一个自动添加的重合约束在捣鬼，藏得极深。从那以后我养成了习惯：先把“连续自动标注尺寸”关了，所有约束手动来，虽然慢，但掌控感回来了。
你是不是也卡在装配的泥潭里？
单个零件玩溜了，想着搞个装配试试？更刺激。NX的装配讲究的是配对条件与约束导航器，那种层级关系一开始绝对让人头大。我见过太多新手问：“为啥我装好的零件一刷新就飞了？” 因为你可能用了距离约束，却又在别处拖拽过，NX可不像某些软件那么“宽容”，它会严格按数学求解，任何冲突就整体报错。
不过说真的，掌握了引用集和部件族之后，装配效率翻倍。尤其做非标产线，几千个零件的大总装，靠轻量级表示和邻近度加载，我的老工作站居然还能流畅旋转，这个必须夸。但陡峭的学习曲线会劝退很多人——和我同期进公司的，两个最后干脆转去用别的了。没办法，NX就像个脾气古怪的高手，你伺候不好它就抽风。
问：在NX装配中，经常碰到“约束冲突”提示，但检查好像都没问题，怎么快速定位？
答：先别急着骂软件。打开约束导航器，将冲突的约束组逐条抑制，看哪条抑制后模型散了，哪条就是元凶。另外，检查是不是有重叠约束比如明明用了“接触对齐”，又加了个距离0.0，NX不认这个。还有一个阴招：把整个装配导出Parasolid再重新导入，所有约束丢掉，然后老老实实重装——虽然粗暴，但有时候解决问题比死磕来得快。
曲面与同步建模：一把双刃剑
NX的曲面能力，在高端领域基本是横着走的。汽车覆盖件、叶轮叶片，别家搞不定的G3连续，这边轻松拿捏。我印象深刻的是用“通过曲线网格”构建一个摩托车油箱曲面，主曲线交叉曲线定义完，预览那一刻——丝滑！但你要是方向选错或公差给太大，立刻扭曲成外星产物。

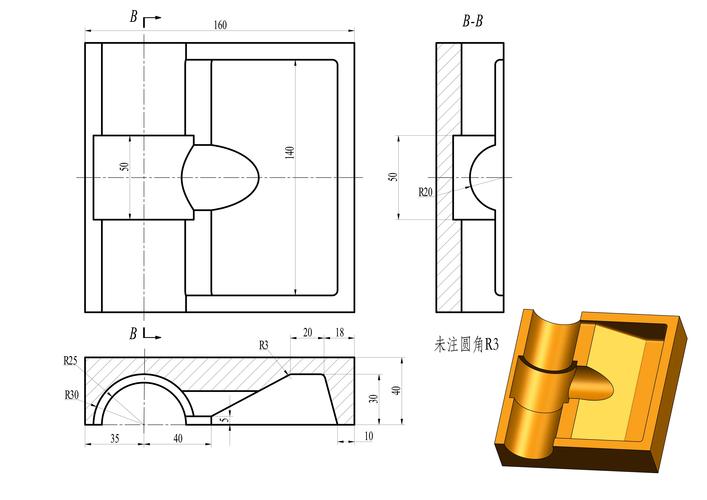

同步建模是另一大杀器。无参模型丢进来，直接推拉偏移，爽得不行。可问题也在这：新手太容易滥用。我有次把供应商给的STEP模型一顿同步操作猛如虎，结果改到最后客户发新版，我的更改全糊了——因为特征树里全是“移动面”、“偏置区域”，根本没法回溯。所以老油条都懂：能用参数化的尽量参数化，同步建模只做救急或最后修饰。
后处理与制图：差点被忘记的硬功夫
很多人觉得3D建完就完事，但出图才是见真章。NX的制图模块继承自老I-deas，博大精深但反直觉。视图创建、剖切线、PMI标注，每一个都能卡你半天。我至今记得第一次出GB标准图，光设置字体、箭头样式就花了一个下午，最后发现模板文件里改一个gc_tool.cfg全搞定——那一刻真是又想哭又想笑。
还有CAM模块，搞加工的兄弟都知道，NX的刀路策略强是真的强，但那界面……参数多达几十个，一个不小心过切了，提刀撞了，都是血泪。去年我帮一个徒弟看型腔铣开粗过切问题，最后发现是“修剪边界”选错，他委屈地说“教程里没讲这个啊”。教程怎么可能穷尽所有坑？做这行，就得学会跟错误日志做朋友。
问：UG/NX工程图导出DWG总是文字错位、线型乱掉，有没有完美解决方案？
答：完美方案？不存在的。但可以收拾得比较体面。首先，在制图首选项里把“导出DXF/DWG”设置成“按颜色映射线宽”，取消勾选“使用CAD模板”。其次，字体问题——别用NX自带的Kanji字体，全改成仿宋或arial，最后把NX字体文件复制到AutoCAD的Fonts文件夹。这样80%的情况能见人，剩下20%手动调，习惯了就好。
说了这么多，好像都在抱怨。但为什么还在用？因为它上限高啊。当你面对一个复杂到变态的零件，用其他软件可能根本建不出来的时候，NX往往是那根救命稻草。更重要的是，它背后是西门子工业生态：Teamcenter集成、Simcenter仿真、Tecnomatix产线仿真，一套打通，那个协同效率没体验过的人很难想象。只不过，这个“龙门”太高，跳起来都未必摸得到门槛。
前两天有个应届生问我：“NX学到什么程度才能找工作？” 我的回答是：忘掉“程度”这个词，先找个实际产品抄一遍，从建模到出图，吃三遍亏，你就入门了。书上的案例永远是乖宝宝，现实中的模型都是脱缰野马，而NX就是那根缰绳——你拽得越紧，反而越容易断，得顺着它的逻辑用力。就这么回事。
最后啰嗦一句：保存！常保存！ctrl+s有时候比什么都重要。别问我怎么知道的。
