我第一次接触CATIA，是2008年。那时刚从Pro/E转过来，觉得这软件简直反人类——右键菜单长得像飞机驾驶舱，找个命令要翻三四层，而且动不动就报错，报的还是法语。差点把鼠标摔了。
但后来呢？真香。现在让我换别的CAD，我宁愿去画图板。不是因为习惯了，而是CATIA有些功能，别的软件再追十年也够呛。
曲面建模：别被G2、G3忽悠了
很多人一谈CATIA就吹曲面。确实强，但强在哪？不是连续性的阶数，而是底层算法对复杂拓扑的容错能力。我举个例子：用别的软件做一个A级曲面，你调控制点调得想死，好不容易G2了，一加厚成实体就报错。CATIA呢？它允许烂面存在，只要最终能缝合。这对做逆向工程、手工修面的场合太重要了。

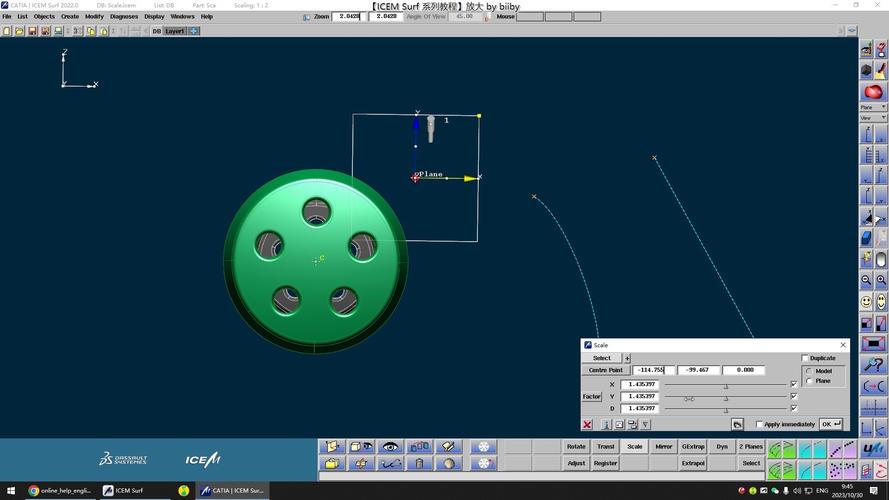

CATIA ICEM Surf A级曲面建模环境
说实话，有些新手一上来就追求G3、G4，结果文件大得离谱，半天转不动。我的经验是：90%的工业产品，G1连续加个大倒角足够了。你又不是做汽车外板。不过话说回来，如果你真做外板，那就必须啃下ICEM Surf——那个模块的补面思路和GSD完全是两回事，跟捏橡皮泥似的，全凭手感。我第一次用ICEM，对着屏幕愣是半天没敢动，怕一碰就碎。
问：CATIA的创成式曲面设计（GSD）和自由曲面（FSS）到底怎么选？
答：一句话：有尺寸驱动的用GSD，纯造型推敲用FSS。GSD是基于历史的，你改一条线，后面所有面自动更新，适合参数化控制。FSS是无历史的，像雕塑，你可以推拉控制点，但没法回滚。实际工作中常常混着用——先用FSS做概念，提取边线，再到GSD里重构，这样既保留了造型意图又能精准控制。
问：曲面缝合老是失败，怎么办？
答：90%是公差问题。CATIA默认的公差有时候太严，比如两个面间隙0.001mm就报错。先检查结合距离，在“工具-选项-零件基础结构-显示”里把“曲率分析”打开，看哪里红了。如果还不行，试试把公差临时放大到0.05mm缝合，成功后再改回来。这bug我从V5R19一路忍到V5-6R2021，达索就没修过。
知识工程：让你加班到死的其实是它
如果只把CATIA当三维画图工具，那真白瞎了。它的内核其实是一个规则驱动的参数化平台。我见过一个牛人，用知识工程把一整套发动机机匣设计规范写成代码，输入几个关键参数，三维模型、二维图纸、BOM表全自动出来，从一星期缩到半天。
但知识工程学起来太陡了。用EKL写规则的时候，那语法简直反人类，没有好的debug工具，错个标点就全部罢工。有一次我写了个几百行的规则，因为一个变量名打字错误，点了运行后Catia直接闪退，没保存，一上午白干。那瞬间真想把电脑砸了。

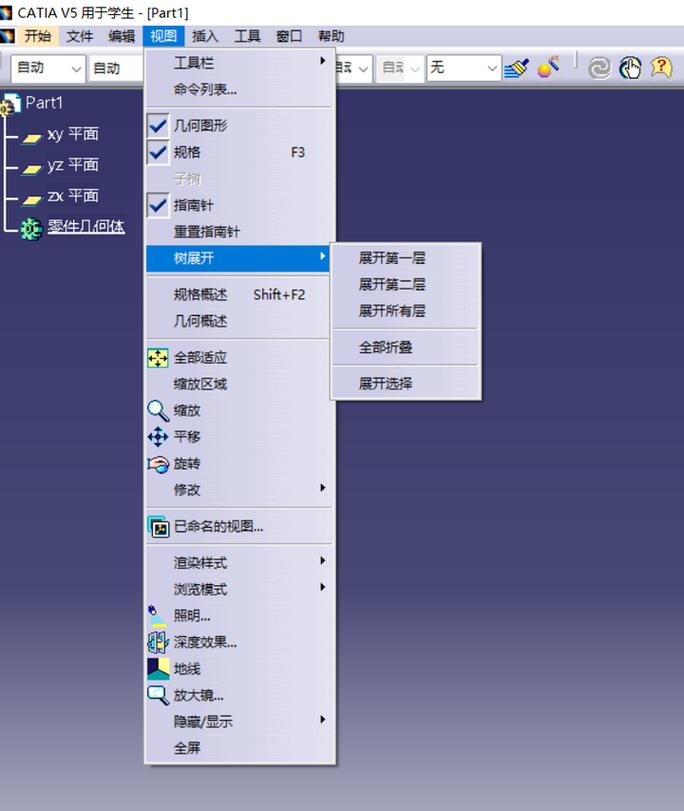

CATIA 知识工程规则编辑器界面 参数化驱动
不过话说回来，一旦跑通，那种快感无与伦比。现在很多企业推MBD（基于模型的定义），本质上就得靠知识工程把设计经验和标准固化在模板里。我强烈建议搞非标设计的兄弟尽早入坑——哪怕只学会用“参数集”和“关系”，效率都能翻倍。
问：知识工程里的“动作”和“规则”有什么区别？
答：简单说，动作是主动执行的操作，规则是被动触发的约束。比如你定义一个动作“创建螺栓孔”，一点它就给你打一排孔；而规则是“当板厚大于10mm时，螺栓直径自动改为M12”，它是后台一直监视着的。实际项目中，我通常用规则控制关键尺寸，用动作做重复性操作。
装配与DMU：别让电脑死得不明不白
装配与DMU：别让电脑死得不明不白
带几百个零件的大型装配，CATIA的性能其实一般。但不一定怪软件，很多人用错了方法。只要把零件全扔进一个Product文件，然后一层层往下装配，那再好的机器也得跪。
正确做法是：用“工程连接”和“发布”建立轻量化关联。把接口特征发布出来，装配时只引用这些发布，别直接选几何。这样别人改了零件，你的装配不会红一片。还有，DMU导航器一定要学会用“搜索”和“按空间位置过滤”，不然找个垫圈找得眼花。我过去带新人，头一周就让他们在DMU里反复练这个。
说实话，CATIA的装配约束有时候很智障。比如你想把两个面贴合，它偏给你翻个面，角度约束动不动就超360度，然后报错“约束不一致”。遇到这种情况，先别急着重做，试试把角度范围改成0到180度，或者先平行再改距离。算经验吧，手册上永远不会写。
问：做大型数字样机评审，CATIA DMU真的够用吗？
答：够用，但需要技巧。一定要开启“缓存模式”和“简化表示”。把大装配存成.cgr文件，加载速度能快十倍。另外，别在DMU里直接渲染，用“高级可视化”把外观材质关掉，只看线框或着色，否则PPT翻页都卡。我们曾经一个2000+零件的总成，优化前打开要15分钟，优化后不到1分钟。
CATIA这个软件，越用越觉得像雷神之锤——笨重、难驾驭，但威力无穷。十年前我骂它反人类，现在觉得那是对设计思维的一种规训。因为它强迫你想清楚每一步的逻辑，而不是拖拽拖拽就完事。当然，如果达索能把报错信息换成人类语言，内存管理别再那么任性，就更好了。不然，你只能像我一样，养成按Ctrl+S的肌肉记忆，每分钟一次。
（全文完）
