上周帮同事改一个夹具，打开他的SolidWorks模型——当场血压飙升。所有的孔位置全用固定尺寸标的，改一个安装板厚度，后续特征报错几十个。这家伙用SolidWorks三年了，居然还这么干。真替他心疼鼠标。
参数化设计不是新鲜词。但很多工程师还是在用“高级AutoCAD”的方式玩SolidWorks。画出形状，标上尺寸，搞定。然后一修改，满屏红叉。然后骂软件垃圾。其实——
参数化不是“尺寸绑定”这么简单
你以为画个矩形，长宽用尺寸约束，就是参数化了？太天真。真正的参数化是你的特征间要有逻辑关联。比如螺孔直径始终是螺杆直径的1.1倍，通过全局变量链接。或者阵列数量由零件总长除以间距自动方程式计算。这样你改总长，孔数自动调整。我以前也不懂，直到有一次项目改了一版又一版，手动改孔累到腱鞘炎。后来用 SolidWorks 方程式 和 全局变量，简直像开挂。❗强烈建议你马上把常用设计规范写成方程式。
说个丢人的事。有一次我用方程驱动一个参考尺寸，死活不更新。折腾半天，发现方程里引用了一个被压缩的特征的尺寸——SolidWorks它不报错，就是不更新。这种隐性坑真让人抓狂。所以检查方程时一定要展开特征树。
问：我在SolidWorks里用方程，但每次修改都提示重建错误，有没有什么排查方法？
答：先检查所有引用的尺寸是否都处于未压缩状态。然后打开“工具—方程式”，逐个右键点击方程“计算”，看哪个变红了。还有一种损招，把所有方程复制到记事本，逐个删除方程，查出哪个有问题。有时候是单位不匹配，比如你把英寸和毫米混用，SolidWorks会自动换算，但可能导致小数精度问题。最后记得把单位统一。
草图容错？别惯着它

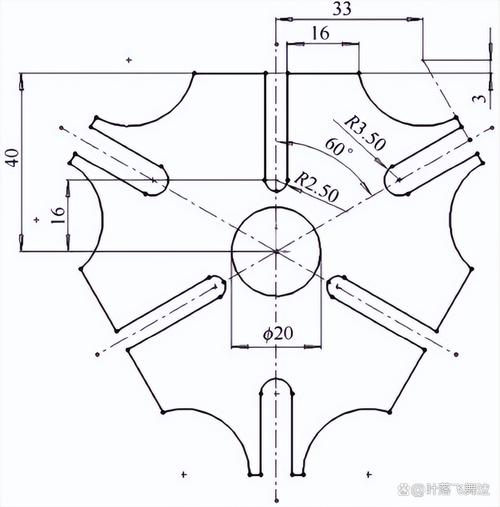

SolidWorks草图是地基。地基歪了，后面盖楼塌得稀里哗啦。但我见过太多“差不多先生”，草图欠约束，蓝色线一大堆，照样拉伸。❌大忌！
草图一定要全约束，变黑色。哪怕一个R角也要标好。不然以后修改，那个角可能乱跑。而且重用性极差。你试过把欠约束的草图复制到其他零件吗？全是眼泪。💡小技巧：用“完全定义草图”功能，但慎用，它有时会加一些你不想要的固定点。手动加约束更可控。
还有一个坑：镜像和阵列尽量用特征级别的，别在草图里搞复杂阵列。草图越复杂，重建越慢。一个草图里画200个孔？以后改一个定位尺寸，SolidWorks能卡死。听我的，草图只画基本轮廓，孔用异形孔向导，再用特征阵列。
问：用异形孔向导打孔，想要在装配体里驱动孔的位置，有什么好办法？
答：创建零件时用草图驱动的孔特征，通过装配体中的布局草图关联。或者用配置控制孔位置。如果孔的关联很复杂，考虑用SolidWorks PDM 管理不同配置的文件，不过那是另外的话题了。简单说，就是利用派生零部件，在装配中编辑驱动草图的约束。
装配体卡成狗？先别骂软件
做过1000个零件以上的装配体吗？那种转一下等三秒的感觉……想砸电脑。除了升级硬件，软件设置能救一半。我亲测有效：
- 轻化模式常开。在系统选项中勾选“自动以轻化状态装入零部件”。
- 使用 SpeedPak。对大型子装配体创建SpeedPak配置，只加载需要配合的面和体。
- 关闭“实时预览”和“动态高亮显示”。在工具—选项—显示里调。
- 把你的 SolidWorks Toolbox 零件本地化。别直接在网络位置调用，复制到本地或转换成配置零件。
说到Toolbox，还有个常见问题：Toolbox零件在装配里另存或修改后，又自动变回默认，巨烦。解决方法是在系统选项的“异型孔向导/Toolbox”中取消勾选“将此文件夹作为Toolbox零部件的默认搜索位置”，然后把要修改的Toolbox文件另存到自己的库。
我曾经在一个项目里，因为装配体里两个Toolbox螺栓没正确配置，导致BOM清单数量错误，生产多了200个螺栓，被老板训了一顿。唉，教训。
还有仿真——很多设计员以为把模型导入SolidWorks Simulation 点了就能出结果。但前处理没做好，结果都是废的。一定要简化模型，去除不必要的圆角小孔，划分正确的网格。不然求解器跑一天，得到一坨应力奇异。特别是薄壁件，别用实体单元，换成壳单元。
出工程图时的骚操作，让BOM自动更新
模型参数化做好了，工程图的BOM表还手动填？那你的模型白参数化了。SolidWorks的BOM基于配置和自定义属性。我习惯在零件模板里定义好属性：图号、名称、材料、重量。然后用 属性选项卡编制器 做一个统一输入界面。这样零件一创建，属性就填好了。工程图里插入BOM，全部自动链接。重量通过材质自动计算——爽！
问：我在工程图里修改了尺寸为文本，后来模型改了，尺寸不更新了怎么办？
答：那是你把尺寸覆盖了。选中那个尺寸，在左边的尺寸属性管理器中，去掉“覆盖值”的勾选，就会恢复驱动尺寸。不要轻易用尺寸替换，尽量用注释标注特殊尺寸。
还有一个：工程图转DWG给供应商，文字错位、乱码？用 SolidWorks Task Scheduler 批量转换，设置好映射文件。不要用另存为，那个慢还不稳定。
最后忠告：参数化是系统工程。从一开始就要规划好你的设计意图。哪些尺寸驱动哪些特征，怎么分组，用配置还是用方程式，草图在哪个基准面。这些基础打好了，后期修改爽到飞起。否则，无穷无尽的错误和重建。共勉。
