干机械这行二十年，换过的轴承少说也上千套了。但每次动手前，我还是会后背发凉——你永远不知道下一个坑在哪里等着你。真的，不是开玩笑。

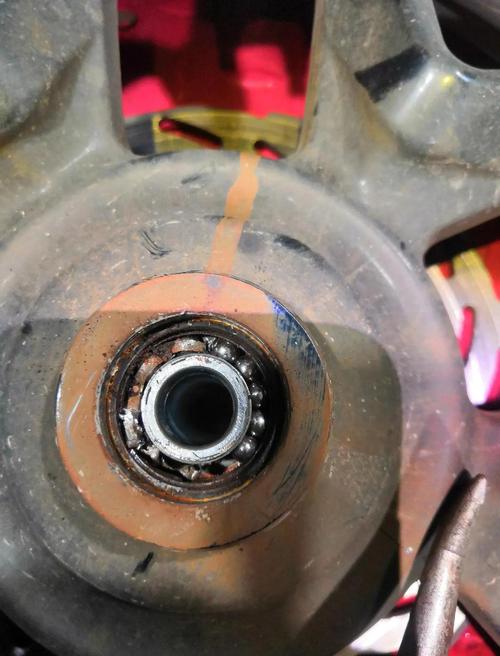

就上个月，厂里一台空压机轴承抱死，新来的小伙子自告奋勇，三下五除二拆完，大锤哐哐几下把新轴承砸进去。结果呢？开机三小时，轴瓦烧得乌黑。他一脸无辜：‘师傅，我明明装到位了啊。’我指了指地上的铁锤和钢管——轴承内圈上那几道锤击痕迹，就是事故报告里最直接的证据。
敲进去？你当这是钉钉子呢！
说实话，轴承安装最忌讳的就是冲击载荷。可偏偏很多人图省事，手边有啥就用啥：铜棒、钢管甚至螺丝刀。敲击会让滚动体在滚道上产生压痕——这些微小的布氏压痕会在运转后迅速发展成剥落，轴承寿命能缩水90%以上。你别说，以前我也这么干过，直到有一次客户退回一套主轴，检测发现轴承噪声超标，赔了三万块，才彻底长了记性。
那正确做法呢？加热安装或者用专用工具。热装的话，感应加热器是最佳选择，温度控制在110℃左右，别超过120℃，否则材料硬度会下降。没有加热器的，油浴也行，但费时且脏，还得注意防火——车间里那股热油味，闻一次够够的。小轴承用拉马或安装套筒，务必保证力只施加在过盈配合的套圈上。比如将轴承压到轴上，力必须作用在内圈；装进轴承座，力在外圈。千万别让滚动体传力，那和直接敲没区别。
❗一个细节：安装前检查轴颈和轴承座孔的圆度、圆柱度。用内径千分尺多测几个截面，圆度偏差超过0.01毫米你就要掂量掂量了。我见过太多人忽视这个，装上新轴承照样发热振动，最后怪轴承质量不好。冤不冤？
问：轴承更换时，旧轴承拆下来后，轴颈有点锈蚀和毛刺，直接装新的可以吗？

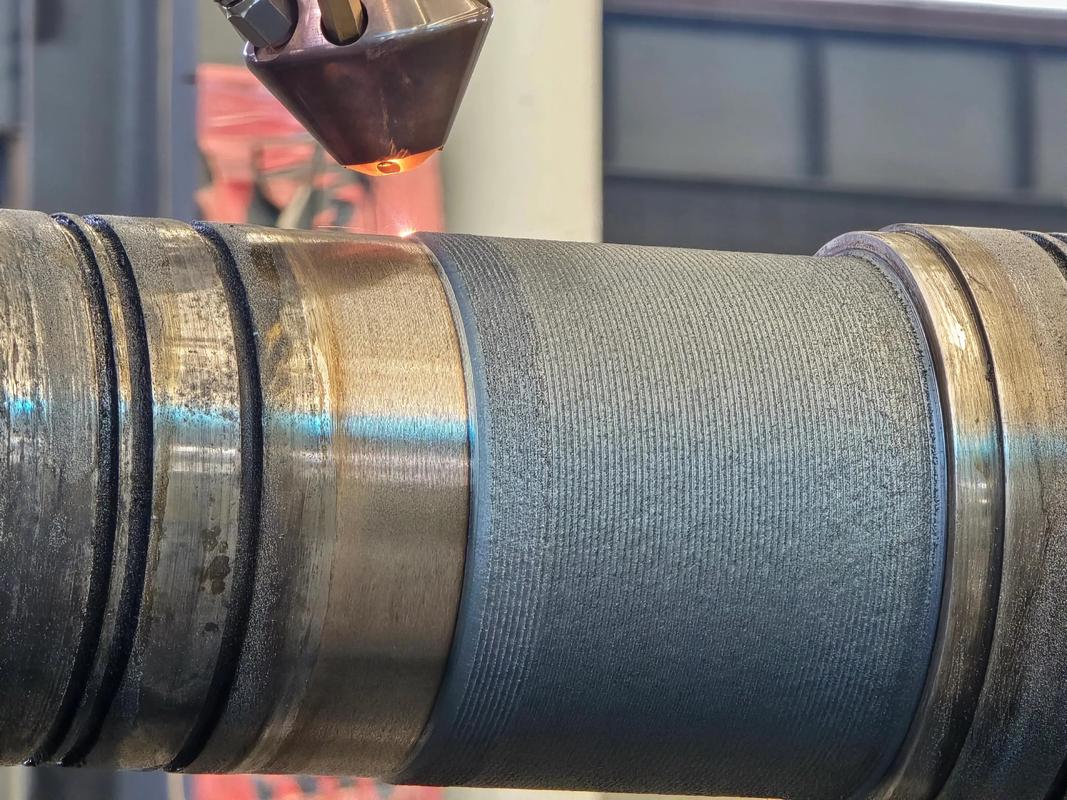

答：绝对不行！这属于典型‘偷懒式维修’。哪怕再小的毛刺也会导致配合面接触不良，运转时产生微动磨损，轴颈会越磨越细，最后径向跳动超差，新轴承用不了几天就报废。必须用细油石或金相砂纸小心打磨，清理干净，再测量尺寸。如果轴颈磨损严重，得考虑激光熔覆、电刷镀或者换轴。几年前，我们一台大型风机因为轴颈磨损没处理，新轴承装上一周就散了架，差点出安全事故——那次事故让我在安全会上被点名批评了一个小时，至今心有余悸。
润滑脂不是挤牙膏越多越好
这大概是新手最常犯的错误。轴承润滑脂填充量，一般原则是：中低速轴承，填满内部空间的1/2到2/3；高速轴承，1/3就足够。多了反而坏事——搅拌阻力大，温升快，油膜反而建立不好。我见过一个例子，维修工给机床主轴轴承加了满满的锂基脂，开机半小时温度飙到80℃，吓得赶紧停机。放掉一部分脂后，温度乖乖回到45℃。
还有，润滑脂的选择要考虑转速、负荷、温度、环境。造纸机湿部要用防水性好的复合磺酸钙基脂；高温炉窑得用聚脲基或全氟聚醚脂；高速电主轴用油雾润滑或油气润滑，不能用脂。这些基本常识，但在现场总有人混搭——出了事再后悔，白搭。
💡小技巧：装好后先手动盘车几圈，听听有没有卡滞、异响。然后低速启动，监测振动和温度。有条件的话，用频谱分析仪看看轴承状态，加速度包络值在正常范围才算OK。别以为装上能转就完事了，那只是自欺欺人。
问：更换轴承时，发现旧的轴承跑内圈或者外圈，轴承室磨损了，怎么办？
答：跑圈这事非常普遍，尤其是轻金属轴承座。如果磨损量不大，可以用厌氧固持胶（比如乐泰圆柱固持胶）填充间隙，但要确保同心度。磨损严重的话，镶套、扩孔、补焊再加工，或者直接换轴承座。千万别凑合——跑圈会导致轴或轴承座持续磨损，振动飙升，最终断裂都有可能。我们曾有一台减速机，输出端轴承外圈缓慢旋转，把箱体孔磨成了椭圆形，最后整个行星架都偏心了，修起来比买个新减速机还贵。老板当时的脸色……算了不说了。
对了，拆轴承时尽量使用三爪拉马，爪子要勾住内圈或外圈，逐步加力。遇到难拆的，可以边拉边用加热枪加热轴承周围。别用切割机切，那高温会改变轴颈组织，除非你确定轴不要了。有一次一个学徒直接用角磨机切轴承内圈，火星四溅中把轴割出一道深槽，直接报废了一根进口主轴——价值八万。这件事成了车间安全教育的经典反面教材。
最后唠叨一句：轴承更换不是力气活，是良心活。你糊弄它，它就在最要命的时候糊弄你。与其事后写事故报告，不如一开始就老老实实按规范来。工具不全就去买，知识不够就去学，别拿侥幸赌明天。干这行，安全感和自信，全来自那一个个不起眼的细节。
