一块钢板凭什么“听”出裂纹？
刚入行那会儿，师傅递给我一个探头，说“去，给这轴打个超声”，我一脸懵。后来才明白，这玩意儿跟蝙蝠探路一个原理。超声脉冲打进去，遇到缺陷就反射，屏幕上蹦出个波峰。简单吧？但是，简单背后是无数踩坑。

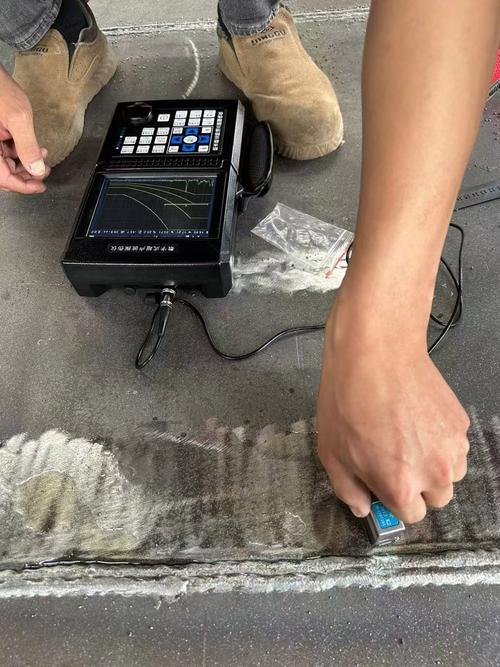

说实话，超声波检测在工业无损检测中稳坐头把交椅，不是没道理。它不像射线要隔离，也不像磁粉只能查表面。它能穿透厚钢板，揪出藏在深处的气孔、夹渣、未熔合。尤其对焊缝，简直是“火眼金睛”。可你要是以为拿个仪器就能当专家，那可就天真了——探头角度偏一度，耦合剂没涂匀，出来的波形能让你怀疑人生。
现场最恨的三件事：耦合剂、表面状况、探头选择
耦合剂！这东西重要得恶心。有次在船厂，夏天高温，机油当耦合剂，流得到处都是，滑死个人。而且耦合剂选不对，超声能量衰减得厉害，本来该有的缺陷回波消失了。粗晶材料更是噩梦，像奥氏体不锈钢焊缝，超声波打进去就跟进了迷宫，散射得你啥也看不清。这时候就得换低频探头，或者干脆上相控阵。但相控阵贵啊，老板一般不舍得。

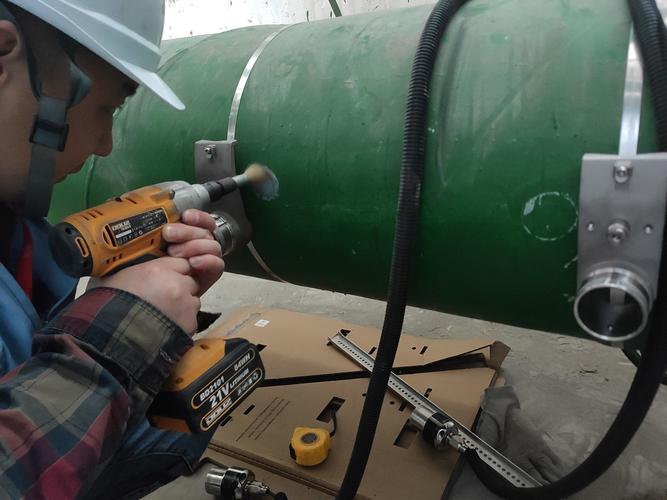

表面预处理？很多现场工人觉得大概磨一下就行。呸！未清理的氧化皮、油漆会导致探头耦合极差，灵敏度降几个dB都是常事。你跟他们讲理论，他们嫌你啰嗦。所以，我的经验是：随身带一把钢丝刷和铲刀，自己动手。
问：超声检测能检出所有缺陷类型吗？
答：想得美。它最擅长的其实是面积型缺陷，比如裂纹、未熔合，因为这些反射面大。但如果是球形气孔，或者方向与声束平行的裂纹，很容易漏检。这就是为什么很多时候需要超声和射线配合使用——超声找裂纹，射线看气孔。你就记住，没有万能的方法，只有正确的组合。
A扫、B扫、C扫：别被术语绕晕，其实就是三种视图
仪器上的A扫描，就是一维波形图，我们最常用。横轴代表深度，纵轴代表波幅，看波峰位置和高度判定缺陷。B扫是剖面图，能显示缺陷的深度和水平位置，像切了一刀。C扫是俯视图，显示整个扫描面的缺陷分布。可是，有多少人拿着高级仪器只当A扫用？浪费。我现在带徒弟，先让他们理解声束扩散角，不然连缺陷大小都估不准。有时候明明一个小夹渣，因为近场区效应，波高得吓人，新手就慌了。
问：超声波测厚仪和探伤仪是一回事吗？
答：当然不是！测厚仪发个脉冲计算时间，换算厚度，只能测厚度。探伤仪能显示波形，分析缺陷。虽然原理都是超声波，但功能天差地别。有次一个客户买了测厚仪当探伤用，说“怎么找不到裂纹”，我都无语了。所以采购前一定搞清楚用途。
所以啊，别看超声波检测原理简单，里面的门道多得很。仪器越智能，人越不能懒——靠经验吃饭的活儿，想速成？没门！
