导语：我为什么想骂人
跟你说个真事儿。上周去一个铸造厂，老板指着刚装的熔炼炉对我吼——‘一天坏三回，这破玩意儿扔废铁我都嫌占地儿！’我一看铭牌，参数光鲜得刺眼：热效率98%，熔化速度破纪录……可实际呢？炉衬两月就得换，电费比隔壁车间高出一截。老板绷不住了，我倒是见怪不怪了。这行干久了就会发现：熔炼炉这玩意儿，纸上谈兵那套，谁信谁傻。有些厂家的销售，能把煤炉子吹成航天科技，等你真金白银砸下去，才发现连个稳定温度都控不住。
所以今天不扯虚的。我以一个在车间摸爬滚打十几年的焊接工程师身份，给你扒一扒熔炼炉选型、使用、维护里那些教科书不写、厂家不说、但搞不好就让你赔掉裤子的门道。
选型时，哪些参数在骗你？
真不是故意黑——有些厂家给的参数，简直侮辱智商。举个例子：熔化率。广告页上写‘每小时熔化3吨铝’，你买回来发现，那是理想状态下连续作业的峰值，而且还不算加料、扒渣、测温的时间。实际生产？能有一半就烧高香了。另一个坑：炉龄。说用个三五年没事，结果你开炉一瞅，半年炉衬就裂了。为啥？因为他按每天8小时、铝液温度卡在740°C算的。你实际生产呢？24小时三班倒，时不时还提温到800°C赶活，炉子不早衰才怪。

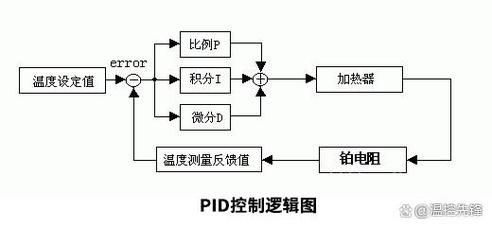

最让我上头的是‘智能温控’。现在是个炉子都敢说自己带智能系统，实际就是个PID表加个报警器，温度曲线根本不平滑。我有回测炉温，显示屏上稳得像直线，拿热电偶一捅——上下波动40度！这对熔炼质量什么概念？该熔的熔不透，该保温的烧损大，铝合金成分偏差直接让你废品率飙升。记住了，没有多区独立控温、没有自适应调节算法的‘智能’，都是耍流氓。
操作：你以为的常规，全是致命操作
炉子买对了，如果操作工瞎搞，一样完蛋。我见过最离谱的：为了赶产量，冷料直接怼进红热炉膛——热震直接让炉衬炸裂了，整个车间弥漫着白烟，幸亏没出人身事故。还有些‘老法师’，凭感觉加料配比，觉得‘差不多就得’，结果铝硅比一塌糊涂，铸件全是针孔。说实话，熔炼炉操作不是力气活，是精细活。加料顺序、升温曲线、精炼除气时机，哪个环节掉链子，后面全白费。

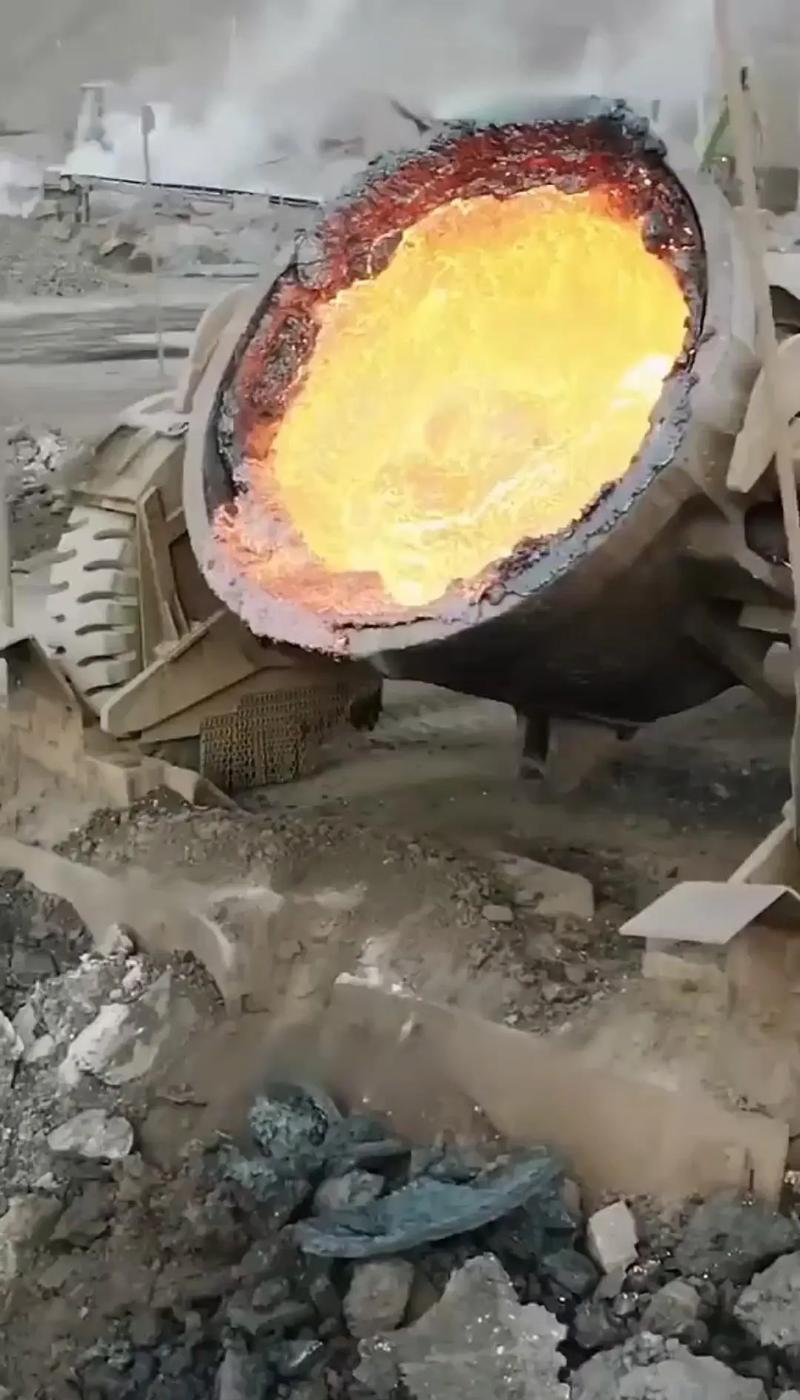

还有一个容易被忽视的——炉膛清理。渣不扒干净，下次熔炼时会像保温层一样黏在炉壁上，降低传热效率不说，还会侵蚀炉衬。有个厂子，半年没正经清炉，最后炉壁结渣厚得像钟乳石，能耗涨了30%不止。老板还以为电表坏了，一查——电表没问题，是人心坏了。
QA：你憋着没问的，我都替你答了
问：熔炼炉到底选电热的还是燃气的？老板非说燃气便宜，我总觉得不对。
答：这事儿不能一刀切。燃气炉确实前期投入低，每度热成本比电便宜——但！是！它热效率感人，一般也就40%-60%，而且温度控制粗放，烟气带走的余热多到心疼。电炉效率能到75%以上，控温精准，尤其适合铝合金这种对成分敏感的金属。不过电费你得看当地峰谷电价，要是白天生产，电费能吓死你。所以别光盯着单价，算全生命周期成本：能耗、维护、废品率、环保达标……有时候贵一点的炉子，两年省回来的电费就够再买一台了。
问：炉衬材料五花八门，怎么选？每次厂家都推荐最贵的，说是能保3年。
答：炉衬这事儿，三分材料七分烘炉。就算给你宇航级耐火料，不按曲线烘炉，一升温就炸。酸性、碱性、中性炉衬要看你的熔炼金属：酸性石英砂适合铸钢，碱性镁砂适合作高锰钢，铝合金常用中性高铝料。还有一点，炉衬厚度不是越厚越好——太厚了热效率低，太薄了不安全。一般感应电炉炉衬工作层厚度100-150mm足够，关键是修补要及时，发现裂纹立刻补，别等穿孔了再哭。
维保：平时不烧香，急时炉子让你破产
厂子里最容易犯的错：设备不趴窝就不管。熔炼炉这种高温设备，水冷系统是命根子。我见过线圈水管结垢堵死，导致过热烧毁的——那一声巨响，十万块没了。所以每周必须查水质、测流量，冷却水温升超过20°C就得警惕。还有液压系统，倾炉时一旦失压，几十吨钢水倾覆？想都不敢想。该换的密封圈别省，一个几百块的东西，能保你平安。
最后说个实在的。熔炼炉不是独立设备，它是一个系统。除尘、上料、温控、应急倾炉，哪一环掉链子，整个车间可能停产。我就因为一个小小限位开关故障，导致倾炉失控，差点报废一炉铝液。打那以后，我搞了个‘点检清单’，每天开炉前照单打钩，流程安全多了。你也别嫌烦，熔炼炉这玩意儿，你对它用心，它给你挣钱；你糊弄它，它随时糊弄你。
少看广告，多看疗效。什么‘免费设计’‘终身质保’，真出问题的时候，厂家跑得比兔子还快。信我，自己懂一点，比什么都强。
