买热处理炉这事儿，水太深。去年我们车间那台新炉子，刚调试完就趴窝。三天两头修，气得我直想骂人——当初为了省那点预算，选了个不知名小厂，结果呢？省的钱全砸维修上了。
说实话，热处理炉这玩意儿，一分钱一分货。但贵的不一定就对，关键得看工艺。你做渗碳，非要买个普通箱式炉，那不是闹吗？
炉型都没搞清，就敢下单？
台车炉、井式炉、网带炉、真空炉……光这些名字就够晕的。刚入行那会儿，我也蒙。老板扔过来一句“咱们要上条渗碳线”，我就开始瞎琢磨。
那时候哪懂什么气氛控制啊。看别家用井式炉干得挺好，差点就跟风了。还好被老师傅骂醒：“长轴类零件才适合井式炉，你那小齿轮，用网带炉效率高得多！” —— 醍醐灌顶。
问：台车炉和箱式炉到底区别在哪？

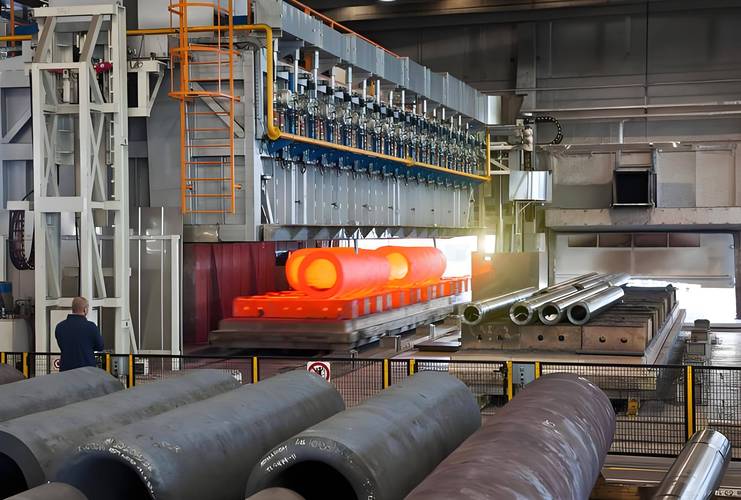

答：简单说，台车炉底部是个能拉出来的车，装料卸料方便，适合大件、重型工件。箱式炉基本是整体结构，靠叉车或人工装料。你要处理十几吨的模具，必须上台车炉，不然光装炉就累死你。不过台车炉密封性往往不如箱式炉，能耗也高一些。
问：真空炉是不是比普通炉高级？
答：不一定。看需求。真空炉主要优点是光洁、变形小、没有氧化脱碳，适合模具、航空零件这类高附加值产品。但要是做一般调质，上真空炉纯属浪费，成本够买好几台普通炉子了。千万别被厂家忽悠！
那些年我踩过的坑：温控不准、炉温不均
热处理质量，温度均匀性是命根子。去年给客户做一批Cr12MoV淬火，硬度偏差大，一查，炉膛后部比前部低了30℃。这就是贪便宜买的炉子，测温点就一个，根本反映不了真实炉况。
现在买炉子，我只看两点：控温仪表等级、炉内测温点数量。至少得九个点，而且要有实测的温度均匀性报告。什么“满足AMS2750标准”，必须拿数据说话。别信宣传册。
还有个坑——炉衬。早年用耐火砖的炉子，升温慢得像蜗牛。现在都用陶瓷纤维模块了，节能30%以上。但有厂家偷工减料，纤维毯铺得薄，半年就粉化。你最好亲自去看他们的用料，或者找个懂行的去现场敲一敲。别问我怎么知道的。
气氛控制：别被“智能系统”糊弄
渗碳、氮化、保护加热……气氛不对，表面质量稀烂。现在都吹“全自动碳势控制”，实际呢？氧探头用几个月就中毒，或基准气不纯，数据飘得要命。有次供应商给我演示，碳势1.0%稳如狗，我还真信了。货到现场，三天两头校准，烦死人。
后来学乖了：氧探头必须备用一根，定期烧碳黑。气源干燥、过滤也马虎不得。氨气裂解炉得单独配流量计，别和氮气共用管路。还有，炉压控制——正压！负压会把空气吸进去，啥气氛都白搭。
问：气氛炉做渗碳，为什么工件表面会有黑色氧化？
答：多半是炉子漏气，或装炉后排气不彻底。也可能是淬火油里进水了。一步步排查，先从炉门密封查起。另外，千万别在阴雨天装炉，空气湿度大，带进水汽你都不知道。
我最烦那种“一键式操作”的宣传。真出了问题，操作工一脸无辜按说明书的来，结果还是废了。搞热处理得懂点原理，不然就被设备牵着鼻子走。
维护与安全：没人告诉你的残酷真相
热处理炉不是买回来就万事大吉。炉底板变形、加热元件烧断、风扇轴弯……这些是家常便饭。我们车间墙上有张表，每台炉子的易损件更换周期、检查要点，全手写，比电脑文档好使。
安全是大忌。氨气泄漏、淬火油着火、炉膛爆炸……我都见过苗头。有一次，台车炉密封槽里的沙封没添满，炉压一波动，火苗子窜出来，眉毛烧掉一半。那之后，安全联锁和应急预案我检查得比谁都勤。
还有，别忽视地基。大型炉子地坑积水，会要命。我们新厂房打桩时，特意做了防水和保温层。好多厂子就倒了块混凝土了事，结果炉底钢板锈穿，整台炉子报废。
最后啰嗦一句：买炉子一定要看现场案例，别只看样本。最好能去他们老客户车间转一圈，听听真实评价。别怕麻烦，这比啥都强。
热处理炉这东西，用好了是印钞机，用不好是烧钱炉。希望各位同行，少走我这些弯路。
