说实话，当时我脑子里蹦出的第一个念头是：水有什么难的？
后来才知道，是我幼稚了。超纯水这玩意儿，根本不是水，是比你我还“洁癖”的液体。它电阻率要冲到18.2兆欧·厘米，几乎不导电；总有机碳（TOC）得压到1ppb以下，比依云矿泉水低了十万倍不止。什么概念？你在一个标准泳池里滴一滴墨水，TOC浓度还比这高。
超纯水有多纯？从“洗芯片”说起
咱们先别被数据绕晕。就说实际应用：一片12英寸晶圆，要经历几百道工序，其中大概三分之一是在“洗澡”——用超纯水冲洗。因为哪怕是零点几微米的颗粒，落在纳米级的线路上，就相当于一台卡车堵在胡同里。良率直接崩。
而且，芯片上的金属离子残留必须控制在万亿分之一级别。钠、铁、铜这些离子一旦超标，击穿或是漏电，整片晶圆就废了。所以超纯水不只是水，是直接关系到芯片厂“摇钱树”的命脉。
我见过最夸张的品控：有的厂用超纯水时，连取样瓶都要事先用盐酸浸泡、再用超纯水冲洗好几天，因为怕容器本身释放出离子。这矫情程度，真不是吹的。
不过话说回来，这么纯的水，其实特别“饿”——它的溶剂能力极强，会疯狂地从空气、管道甚至人体皮肤上吸收任何东西。你把手往里一伸，水的电阻率瞬间就从18.2掉到零点几。所以，整个供水系统必须是密闭的，材质得用PVDF或高纯PFA，连密封圈都是特制的。造价？几十公里管道下来，几个亿吧。
制备超纯水，就是一场“层层扒皮”

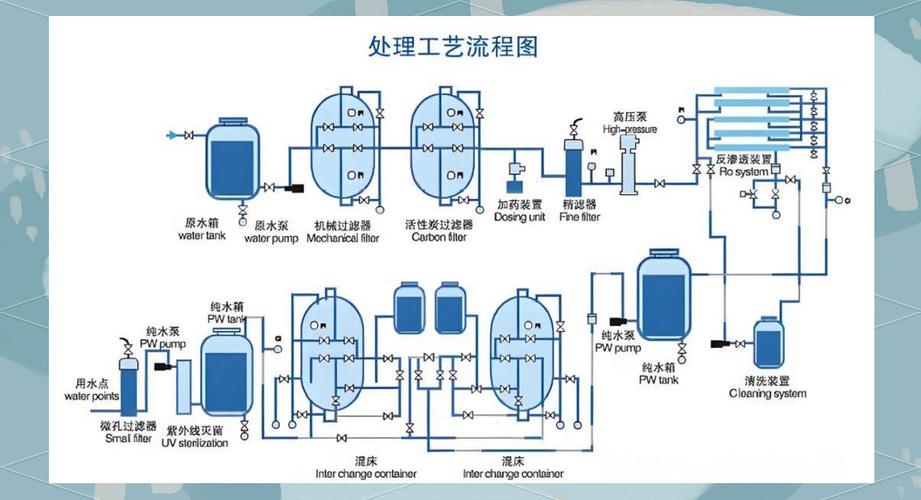

很多人以为超纯水是蒸馏出来的。错！蒸馏太耗能，而且蒸汽携带杂质，根本达不到芯片的要求。现在主流工艺是预处理+两级反渗透+EDI+抛光混床。
预处理先干掉大颗粒、余氯和部分有机物。反渗透（RO）膜一上，90%以上的离子都得留下来。然后进电去离子（EDI），靠电场把残余离子拉出来。这时候水已经接近理论纯水了，但半导体行业还是要再经过抛光混床——这玩意相当于“精修”，把最后的钠、硅、硼给撸干净。
最让我拍案叫绝的是脱气膜。水中溶解氧和二氧化碳会让水质波动，脱气膜用真空抽吸的方式，把溶解气体降到ppb级。后面再紧跟紫外线灯管，185nm波长的光能把残余有机物氧化成二氧化碳，再被下游的混床吃掉。整套流程，感觉就像给水做了一场ICU外科手术。
这里面，EDI设备虽然贵，但确实省心。不用酸碱再生，环保又连续。可是EDI膜堆怕结垢，前级的RO要是没调好，硬度泄漏一上来，膜堆就报销。——过来人都懂，那玩意儿换一次的钱够你买辆奔驰。
超纯水的痛点：不是制，是送
生产的超纯水再牛，输送到机台时如果二次污染，全白搭。管道里的细菌、内毒素是隐形杀手。哪怕你把管道清洗得再干净，死角的滞留区还是会滋生菌膜。所以现在的设计都讲究零死角阀门、全自动焊接，尽量减少螺纹和卡套。
还有一个容易被忽略的：终端超滤。在用水点前加装0.03微米级别的超滤膜，能把细菌、颗粒截住，但膜本身的析出物又可能污染水质——这就陷入死循环。所以高质量的超滤膜都是用亲水性改良的PVDF材质，且出厂前要经过极限萃取测试。我见过最苛刻的晶圆厂，要求终端颗粒数（≥0.05μm）控制在每毫升0.1个以下。就问你服不服？
问：我们公司只是做精密清洗，需要这么高纯度的水吗？
答：看你的洁净度要求。如果你是在千级洁净室里清洗光学元件，那至少需要18兆欧的超纯水，TOC不能高于10ppb。如果只是普通电子厂清洗外壳，15兆欧的纯水就够了。但千万别用蒸馏水凑合——蒸馏水的电阻率通常只有1-5兆欧，而且会携带挥发性有机物，洗完了反而留水渍。❗
问：超纯水设备多久保养一次？能不能不停机维护？
答：不停机维护？想得美。RO膜一般3~5年换一次，但化学清洗每季度必须做，不然压差飙升、产水量狂跌。EDI模块寿命大约5~8年，但得严格监测进水硬度和余氯。抛光混床树脂呢，理论上是半年到一年更换，实际很多厂半年就换，因为硅泄漏超标了。千万别省那点树脂钱，线上产品报废的损失是几十倍。✅
说到这，忽然想起一个啼笑皆非的事：有家新厂调试超纯水系统，出水TOC总是波动，查了三个月，最后发现是取样瓶的盖子含可塑剂，在超纯水里泡久了就释放。你看，连瓶盖都能坏你大事。这就是超纯水的世界——细节里藏着魔鬼，任何一点懈怠都得拿真金白银买单。
未来：更苛刻的需求，更聪明的系统
现在芯片奔着3纳米、2纳米去，缺陷容忍度近乎为零。超纯水指标已经卷到TOC<0.5ppb，溶解氧<1ppb，颗粒数趋近于零。于是有了热水超纯水（用于硅片清洗）、超临界态清洗等新花样。但我总觉得，未来突破口在线监测和数据智能——用AI预判水质波动，调动备用抛光床，避免传机。
💡这些年跟超纯水打交道，我最大的感触是：它不是设备供应商的生意，而是芯片良品的保险公司。你越敬畏它，它才能护住你的产线。
当然，以上这些都是掏心窝子的经验，可能跟教科书上冷冰冰的工艺流程不太一样。但正是这些磕绊、烧钱买来的教训，才让“超纯水”这三个字在工业人眼里格外有分量。
