说实话，导热油这东西，乍一听平淡无奇——不就是一种传递热量的介质嘛。可你要是真这么想，那大概率已经踩过坑了，或者正在踩坑的路上。我见过太多工厂，花大价钱上了全套自动化设备，结果三天两头因为导热油结焦、泵抽不动、炉管烧穿而跳停。老板拍桌子骂娘，操作工一脸无辜。根源在哪？十次有八次，是从选油到维护的全链条里，犯了最常识性的错误。
导热油不是消耗品——虽然它最终会报废——但它更像系统的血液。血液坏了，整个躯体都得崩溃。遗憾的是，多数人只盯着导热油锅炉的铭牌，却忘了给血液做体检。
选油的迷思：别被“耐温”数字忽悠了
去展会上走一圈，导热油厂家个个拍胸脯：我们的油能用350℃！400℃！你一听，哇，这么高，就它了。可回到车间，加热到280℃就开始冒烟，粘度飙升，热交换效率断崖式下跌。为什么？因为那个“最高使用温度”是在实验室绝氧条件下测的。现实中你的系统能绝氧吗？膨胀槽敞着口，高温一蒸，轻组分跑了，重组分缩合——结焦只是时间问题。
选油真正的硬指标，是热稳定性和抗氧化性。热稳定性强的油，在反复加热冷却循环里不容易裂解；抗氧化性好的，遇到微量空气也不至于立刻“黑化”。还有粘度，低温粘度太大的话，冷启动时泵根本打不动，电机烧了都没人知道原因。❗很多北方工厂冬天早上点炉，第一个小时电流超高，就是被粘稠的油给坑的。
问：是不是只要初开车时系统排干净水汽和轻组分，导热油就不会劣化？

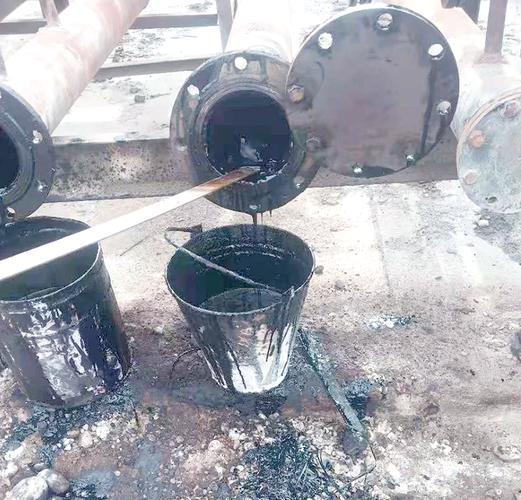

答：哪有那么简单。排尽水汽只是起步，劣化的元凶是高温。运行温度每增加10℃，油的裂解速率大概翻一倍。而且劣化产物会像胶水一样糊在管内壁，降低传热，形成局部过热——恶性循环。所以别觉得初期蒸煮脱过水就万事大吉，温度一超，该结焦还是结焦。
系统设计里那些要命的细节
很多事故的种子，在设计阶段就埋下了。我见过一套装置，膨胀槽放在室内角落，离用热点足足有八十米。结果管道压降太大，循环不畅，局部气锤，法兰垫片全给震漏了。还有的，高位槽排气口对着操作平台，工人巡检时被热蒸气烫伤——这都是血的教训。

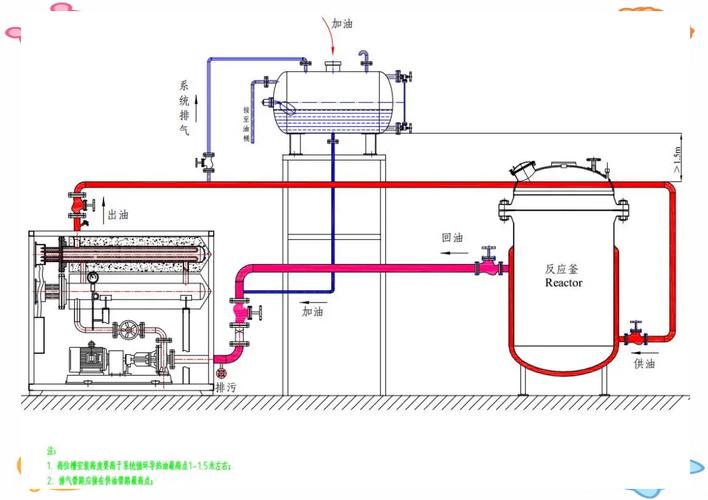

膨胀槽的位置绝对是核心。它必须高于系统中所有用热设备，并且尽可能靠近循环泵入口，这样才能有效容纳热膨胀并稳定泵前压力。💡一个小技巧：膨胀槽与系统连接管要带一点坡度，防止气体滞留形成“气塞”。气塞这玩意儿，轻则循环失效，重则引起水击，管子都能震裂了。
别忘了过滤器。油里难免有机械杂质和初期焦粒，装个Y型过滤器在泵前，孔径选40-60目，可以救泵一命。但滤网得定期拆洗，不然堵了更麻烦。有些操作工嫌麻烦，干脆把滤芯抽掉——好吧，省了小麻烦，惹来大修。
问：导热油系统需要设置旁路过滤吗？
答：强烈建议。尤其是大型系统，油量大，劣化产物逐渐累积。并联一套在线净油装置，既能过滤杂质又能脱除酸值，相当于给血液做透析。虽然初期多花点钱，但比起换一整套油的成本，划算得多。
运行中的魔鬼：劣化与维护的攻防战
油一旦投用，就开始走向劣化，只是快慢不同。我总结了一下，劣化就三个路子：热裂解、氧化、外来污染。热裂解产生小分子低沸物，导致闪点降低，危险性飙升；氧化生成有机酸和胶质，酸值升高腐蚀设备，胶质聚合成焦；外来污染比如水、粉尘、其他油品混入，加速变质。所以，定期取样分析是必须的，不是走形式。
关键指标看这几个：粘度（变化超过±15%要警惕）、残炭（超过1.5%必须处理）、酸值（大于0.5mgKOH/g就该考虑再生）、闪点（不能低于系统最高温度的1.4倍）。❗有一家化工厂，酸值都飙到2.0了还硬着头皮用，最后列管式换热器穿孔，油喷到明火上，整个导热油炉房烧塌了。别等出了事再懊恼。
日常操作里，控制升温速度尤其重要。冷炉启动，每小时升温别超过50℃，到120℃左右恒温脱水，再到200℃左右脱轻组分，之后才能升到工作温度。好多人图快，点火就猛烧，水汽瞬间汽化，体积膨胀上千倍，直接把膨胀槽顶开锅——真不是开玩笑。
另外，停炉降温也有讲究。突然停循环而炉膛余温还很高，管壁上的油膜瞬间过热裂解，碳化结焦。所以紧急停电时必须立即打开冷油置换或启动应急泵，让油流动起来，直到炉膛温度低于200℃。⚡这块儿的安全联锁，永远不要屏蔽。
最后说两句：导热油不是无限寿命的，但维护得当，用个五六年没问题。可别抱着“不坏不换”的心态，等闻到焦味再处理，可能整个系统管道都得做化学清洗，甚至报废。早点介入，定期专业分析，该再生再生，该更换更换，才是省钱之道。真的，血的教训够多了。
