就上个月的事。隔壁厂那台注塑机，突然就趴了。主泵直接烧死，拆开看——里头的配油盘划得跟狗啃过一样。原因？液压油太脏，黏度也不对。老板当场脸就绿了，换泵加停机，小十万没了。说实话，这种破事我见太多。液压油这玩意儿，平时不起眼，真出事就是大事。
黏度选不对，泵直接报废
黏度！这是个要命的参数。很多人只知道46号抗磨液压油用得广，就到处乱灌。系统设计压力、泵的类型、环境温度，全不管。冬天冷启动，油跟浆糊似的，吸空、气蚀，泵嗡嗡响。夏天高温，油稀得像水，内泄大得让你怀疑人生，系统没力，油温飙升。😡 跟你想的完全不一样吧？
一般叶片泵，黏度在25-32cSt最舒服；柱塞泵要求高，最好是16-25cSt；齿轮泵皮实点，但也别低于15cSt。但现场有几个真拿黏度计去测的？全凭手感——手捻一捻，觉得“差不多”。混着混着，就出大事。有个经验：环境温度每升10℃，黏度下降约一倍。 南方夏季车间动不动40度，你用VG46？油温到80度时黏度可能只剩6-8cSt，典型的边界润滑，磨损快得惊人。
问：夏天和冬天需要换不同黏度的液压油吗？
答：不一定换，但得看地域和设备。如果在东北没暖气的厂房，冬天-20℃启动，VG46肯定不行，最好换VG32甚至加加热器。而在广东的注塑车间，全年用VG68的大有人在，因为系统高温。不过话说回来，有些设备自带油冷机，能稳住油温，那就不用换。关键看工作油箱温度，保持在30-50℃最理想。别想当然。
油液清洁度，比你想的恶心多了

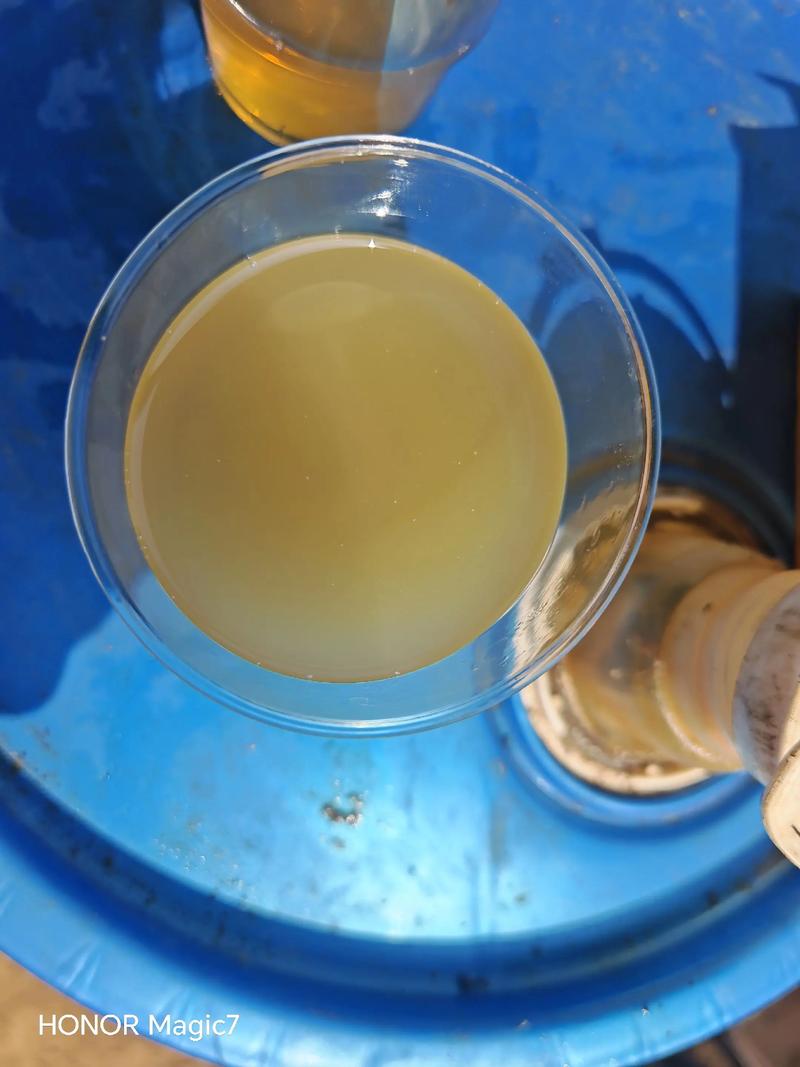

新买的油，晃一晃透亮，你就以为干净了？天真！ 新油出厂时清洁度大概在NAS 10级左右，里头啥都有——金属屑、纤维、水滴。而伺服阀要求至少NAS 7级，比例阀要NAS 8级。很多傻大胆直接把新油怼进去，阀芯三天两头卡死，还怪阀质量不好。💢
我见过最夸张的一个案例：某厂液压站，用了一年多从来没换过滤芯。拆开油箱底，一坨坨黑色油泥，还有蟑螂尸体。对，蟑螂。那家厂的油温常年70度以上，油液氧化物、胶质全析出来了。滤芯早堵成实心的了，油直接走旁通阀，等于没过滤。泵、阀、油缸，磨损颗粒在系统里循环，整个一液固态研磨剂。
所以，滤芯精度必须配好。一般柱塞泵系统，过滤器精度10μ绝对值是底线；伺服系统得3-5μ。而且回油过滤比吸油过滤靠谱，旁通阀指示器要常看。定期送油样去检测，看NAS等级。别省这个钱。
问：新油真的需要过滤吗？
答：需要！而且是必须。最好用移动式滤油车，把新油从桶里打到油箱时，串一个β值≥200的精密过滤器。有些讲究的厂，新油进站前要循环过滤2小时以上，直接干到NAS 6级再投入使用。这可不是多此一举，伺服阀对清洁度的敏感度超乎你想象，一个5μ的颗粒就能让阀芯卡滞。
那些年我见过的奇葩混用案例
混油这事儿，想起来就头疼。有一次，一个客户液压站缺油，随手拎了桶导轨油加进去。导轨油啊！里头有粘附剂和乳化剂，结果整个系统全是泡沫，溢流阀尖叫，泵差点炸了。最后放油清洗，整个系统大冲洗三遍才救回来。
更隐蔽的乱混：同是“抗磨液压油”，不同品牌的添加剂体系可能完全不兼容。有的用锌型，有的用无灰型，混一起添加剂互相反应，生成沉淀。油变浑浊、起胶，滤芯两天堵一次。😑 打开伺服阀一看，阀芯上糊了一层淡黄色的胶状物，刮都刮不动。
所以我的死规矩：绝对不要混用不同牌号的液压油！ 实在没法，也只能在迫不得已时少量补充，事后尽快全换。别听销售忽悠“兼容”，出事了他可不赔你泵。
实话：保养比选油更重要
总有人问，高端进口液压油有没有必要？说实话，设备要是保养一塌糊涂，用神仙油也白搭。勤换滤芯、定期排水、控制油温、保持油箱密闭——这四点做到了，大部分牌子的油都能安稳用个几年。但有几个厂能做到？不都是等到报警了才去瞅一眼。😤
想起早年跟德国设备，手册规定2000小时必须换油，国内老板硬是拖到8000小时，还不换滤芯。最后主泵磨损，花30万换个泵，还抱怨设备不行。真是没处说理去。对了，别忘了液压油的氧化安定性，高温下油寿命骤减，每升10℃，氧化速度翻倍。这点知识能省几十万。
行了，就说这么多。你设备里那箱油，有三年没换了吧？赶紧取样看看，别等趴窝了再拍大腿。❗
