干机加工快十年了，要说最让我头疼的——不是难啃的模具钢，是那桶看起来平平无奇的切削液。你信不信，就因为换了一种液，我崩过刀、废过活儿，还差点跟车间主任干仗……想起来都窝火！
选切削液，别只看价格
刚入行那时候，采购甩给我一桶半合成，说比之前的乳化液便宜不少。我觉得赚了，美滋滋换上。结果呢？钛合金铣削，刀具损耗直接翻倍，工件表面像狗啃的。后来才知道，那种液润滑性根本不够，极压添加剂约等于零。操蛋。
切削液这东西，不是越贵越好，但便宜的往往只有便宜一个优点。你得看材料、看工艺、看水质。比如铝件要防氧化，就得用全合成，清爽不粘；铸铁灰多，半合成的清洗性更靠谱；不锈钢难加工，含油量高的乳化液反而能护刀。别听销售吹得天花乱坠，他们自己可能都没摸过机床。
说实话，我现在备着三种液：一款半合成通用，一款全合成专门对付铝合金，还有一桶纯切削油给拉削螺纹用。费钱吗？确实。但比起断刀停机，这点钱算什么。
问：半合成和全合成到底怎么选？
答：看你最烦啥。全合成是水基的，冷却快，不发黏，适合高速切削，但润滑性差点意思，你要是老干重载粗加工，它可能扛不住。半合成含有一些矿物油，润滑防锈都好，就是容易长菌发臭。还有个懒人准则：水质硬用全合成，不容易析皂；水质软可以考虑半合成，性能均衡。但是——别信“通用型”三个字，那都是忽悠。
切削液发臭？90%是浓度没管好
夏天车间35度，切削液池子上面漂白沫，一闻酸爽得想吐。我叫来厂家，他说：“是不是没补原液，只加水了？”得，被说中了。工人图省事，浓度掉到2%都不管，厌氧菌狂欢……那味道，隔壁办公室都恶心。
浓度这玩意儿，宁可高一点，也别低。一般推荐5%-8%，但我实测发现，用到10%的乳化液反而更稳定，刀具寿命还长了。当然，太高也不行，浪费还刺激皮肤。我每天用折光仪滴一滴，三秒钟的事，不费劲。一个月花两分钟校准一下，就像给手机充电，养成习惯就好。
还有，别等臭了才加杀菌剂。那是救急，根子在维护。撇油器必须二十四小时开着——浮油是细菌的温床。我见过有家厂子，液槽里飘着一层液压油，那杀菌剂等于白加。
问：我的切削液两三天就臭了，加了杀菌剂也没用，咋整？

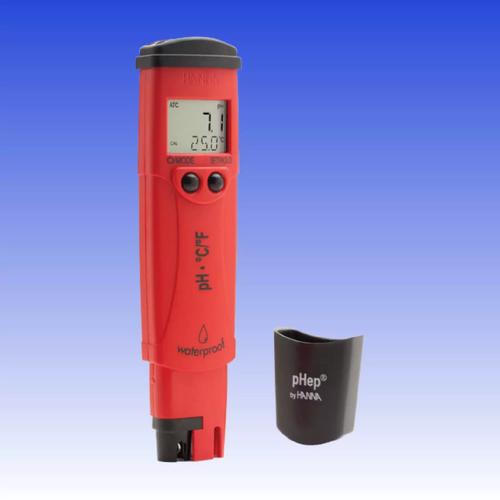

答：先测pH，8.5以上才是安全的。低了说明已经严重腐败，杀菌剂干不过那亿万个细菌。这种情况，建议你别犹豫——排空、彻底清洗液槽，管道里的老垢都得刷干净，不然就像留了种，新液进去三天照样完蛋。清洗时加点系统清洗剂，再不行就用杀菌剂泡一遍。另外查查有没有漏油，油碱分离，那东西会消耗杀菌成分。记住，切削液是活的，你得跟养鱼一样伺候它。
维护做不好，再贵的液也白搭
某次我出差一周，回来发现液池表面结了一层黑膜，就像稀释的柏油。那是“细菌菌落群”的遗体……吓人不？从那以后，我要求班组长每天巡检——看颜色、闻味道、摸手感。变灰了、有酸味、手感发涩，立刻排查。
过滤也不能省。铁屑永远滤不干净，它们会像刀片一样划伤工件表面。我改造了个磁性分离器，加上袋式过滤，三个月没换液，状态还和新的一样。还有个邪门技巧：加个小气泵，定时给液池充氧，好氧菌也能占个上风——当然，别太猛，气泡太多影响散热。
废液处理也是个坑。别直接倒下水道，环保查得严。我都是找有资质的回收公司，虽然一吨处理费大几百，但踏实。还有，换液别全换完，留个20%的老液做“种”，能帮新液快速建立微生态平衡——但前提是老液没坏透。
最后啰嗦一句：切削液不是神水，它只是个“辅助”。刀具参数、装夹刚度、机床精度，哪个都比它直接。可这些你都搞定了，再配上一池合适的切削液，那感觉……就像拧螺丝时套筒刚好滑进去，舒坦。行了，槽吐得差不多了，干活去。
