2026-07-25 23:22:13 作者：网编
分类：文章
干这行十几年，最怕听到的一句话就是——“管道又漏了”。
不是开玩笑。上个月刚处理完一个化工厂的夹套管线穿孔，甲方负责人脸都是绿的。介质是高温醋酸，管道选了316L，按说没问题，结果焊缝热影响区腐蚀得跟筛子似的。问题出在哪？焊材错了！ 用了普通的ER308焊丝，铬镍含量一降，耐蚀性直接崩盘。你说气不气？
很多人觉得管道嘛，无非就是些钢管法兰阀门，凑一起通个水通个气。错了，大错特错。工业管道这根神经，稍稍搭错一点，轻则停产，重则……你懂的，那是真会出人命的。
选材：别太相信所谓的“通用牌”
我先抛个观点：没有一种材料能包打天下。 304不锈钢够通用了吧？遇上氯离子稍微高点，点蚀坑能让你怀疑人生。去年有个食品厂项目，清洗管线用热水加含氯消毒剂，结果304管道半年就穿孔。后来全换成316L，成本翻了将近一倍，老板脸绿了好几天。
但316L就是万能药？❗ 错！含钼材料怕啥？怕高温强还原性介质。盐酸环境下你试试，316L照样跪。这时候就得考虑哈氏合金、甚至锆材。那个价格……反正采购看到报价手都抖。
所以选材这活儿，三要素死盯着：介质化学性质、温度、压力。 缺一个就是盲人摸象。特别是温度，很多腐蚀都是“温度一高，立马现原形”。

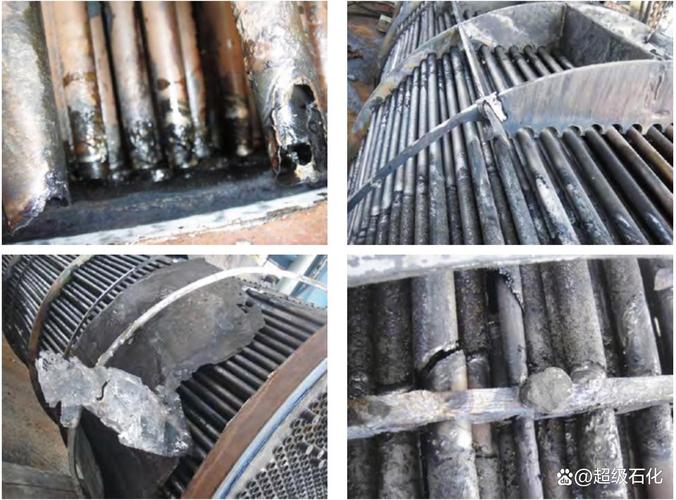

化工厂高温工业管道腐蚀案例
施工：那些说“差不多就行”的最后都哭了
现场施工是最大的变量。图纸画得再漂亮，工人一野蛮操作，完蛋。
说个真事。硫磺回收装置，大口径不锈钢管，设计要求氩弧焊打底，手弧焊填充。焊工图省事，背面没充氩保护。结果内焊缝氧化严重，像黑瘤子一样。开车没两天，硫化物应力腐蚀开裂，整个装置急停。损失？七位数起。
我经常跟新人说：管道安装，管支架是灵魂。 你别笑。一个支吊架位置偏了十公分，热位移一上来，管道可能憋着劲，焊缝、法兰处应力集中，早晚出事。有人硬抬杠：“我们以前都这么干，没出过问题。” 那他运气真好——或者还没到出问题的时候。
还有一点，管道清洗吹扫，简直是被遗忘的角落。酸洗钝化不到位，残留铁离子，分分钟诱发腐蚀；吹扫不干净，焊渣铁屑打进阀门密封面，内漏到你抓狂。这些细碎活，全看责任心。

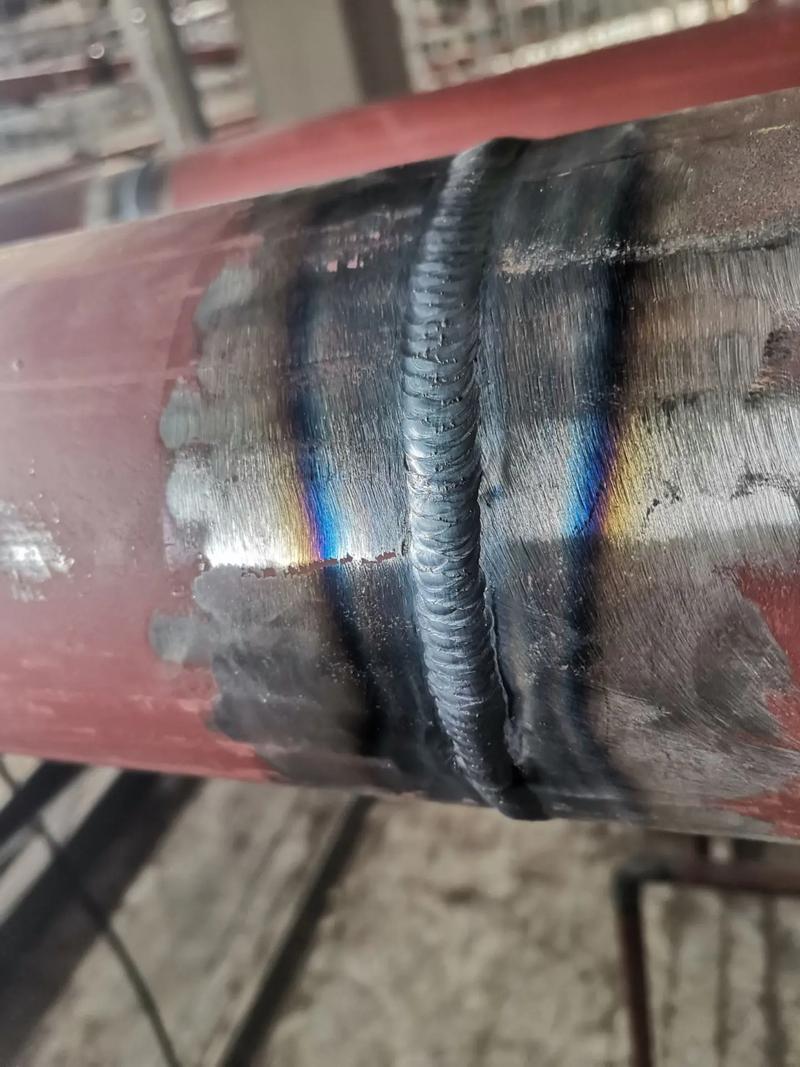

工业管道氩弧焊打底充氩保护施工
问：不锈钢管道就一定不生锈吗？
答：当然不是！不锈钢只是“不易生锈”，不是“绝对不生锈”。它依赖表面那层致密的富铬氧化膜。如果这层钝化膜被破坏——比如机械划伤、沾染碳钢粉尘、接触活性介质——就会发生局部腐蚀。沿海的户外管线，304不锈钢表面经常出现黄褐色锈斑，那就是氯离子搞的破坏。所以定期酸洗钝化维护，或者选316L以上，甚至双相钢，才扛得住。
问：工业管道试压，到底是水压好还是气压好？
答：原则很明确：能用液压绝不用气压。 水压相对安全，因为水不可压缩，万一爆破能量释放较慢。但气压试验一旦出事，那就是炸弹。必须做气压试验时，风险分析和应急预案必须到位，距离管控、分段升压、肥皂水检漏，一步不能少。我亲眼见过气压试验时法兰垫片冲脱，那声响，魂都吓飞。所以别嫌放水灌水麻烦，命要紧。
维护与检测：别等漏了再补救
管道系统最可怕的就是“静悄悄的老化”。尤其是埋地管线、穿墙套管、保温层下，看不见摸不着，腐蚀就在那暗地里下刀子。
💡 强烈建议：保温层下腐蚀（CUI）是头号隐形杀手。 很多工厂爆管一半起因是它。定期抽检，用红外热成像测厚、脉冲涡流检测，花钱不多，避免大修。可惜很多老板不听，觉得检测费白花——真等出了事，检修费后面加个零都不止。
还有那些利旧管道，更吓人。工厂改造为了省钱，旧管子接着用。壁厚剩多少？材质退化没有？残余应力咋样？一问三不知。说实话，利旧管道必须100%全面检测，哪怕检测费比管子还贵，也比出事强。
最后啰嗦一句：工业管道的本质安全，靠设计、靠材料、靠施工，更靠人。 图纸上的每一条线，现场的每一道焊口，都连着安全。别等事故教你懂规矩，那代价谁也付不起。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业管道里那些血泪教训：选材、施工、维护，一步错步步坑
文章链接：https://www.zystgy.cn/a/55657
