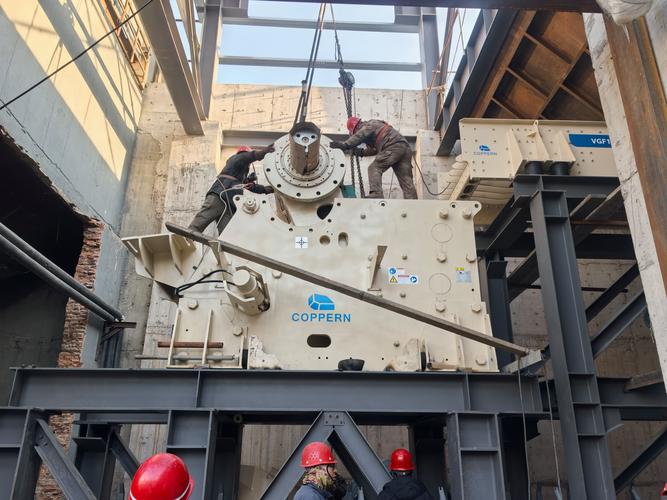

老张蹲在颚破机旁边，手里的扳手敲得叮当响，嘴里骂骂咧咧。这已经是本周第三次堵料了——凌晨三点，中控电话一响，他就知道准没好事。矿料湿，石粉黏，颚板间隙明明上周才调过，现在出料粒度又跑偏了。说实话，做粉碎这行二十年，这类事儿早该习惯了，可每次遇到还是火大。
工业粉碎，说到底就一个字：破。把大块搞成小块，把小块磨成粉。听起来粗笨，其实门道深了去了。你以为买台机器怼上去就完事？天真。
粉碎，不是越细越好
我见过太多人掉进“越细越好”的坑。一上来就追求微米级，结果呢？电费飙得比房价还快，产能掉得跟A股似的。过粉碎除了烧钱，还会惹出一堆麻烦：粉体团聚、流动性变差、后续分级难做。有次在河北一家陶瓷厂，他们非要把长石磨到800目做釉料，结果浆料黏得像芝麻糊，管道三天两头堵。我过去一看，测了个粒度分布——＜5μm的超细粉占了快40%，全是无效功。把分级机转速一降，放宽到200目为主，能耗直接腰斩，产量翻倍。老板高兴得给我塞了两条烟。
不过话说回来，有些物料就该往细里整，比如锂电池正极材料，磷酸铁锂要磨到D50=1.5μm，还得保持形貌，那又是另一个世界的故事了。
选型时，厂家绝不会告诉你的三个参数
你看样本册上的数据，处理量、进料粒度、出料粒度、装机功率……都挺漂亮。但那些数字是在石灰石含水0.5%、松散堆密度1.6的条件下测出来的。你的原料含水8%，还带着泥？呵呵。
第一，进料含水率。很多设备对水分极度敏感。比如锤式破碎机，含水一超10%，筛板就糊得像糍粑，锤头打滑，电机空转，整条线秒变废铁。第二，物料的磨蚀性。石英砂岩碰上下雨天，那酸爽——三个月换一套锤头不是梦。厂家说的Cr26锤头能用半年，是在破碎石灰石的前提下的。第三，闭路循环的负荷。你用振动筛回料，筛分效率一打折，循环负荷从200%窜到350%，破碎腔里全是合格料，新进料进不去，产量当然上不去。这些，销售合同上可从不写。
问：明明样本测试时产能达标，实际生产却掉一半，怎么回事？
答：样本测试用的是风干、筛除细粉的“干净料”，块度均匀。你的料呢？乱七八糟，粉子多、湿气重，破碎腔内提前形成料垫，冲击能被吸收，实际破碎次数减少。说白了，就像你用拳头打干沙袋和湿沙袋，发力感受完全不一样。做选型时要拿着真实工况的料去试机，别信厂家的“标准样”。
锤头一天换三次？你可能忽略了“微观应力”

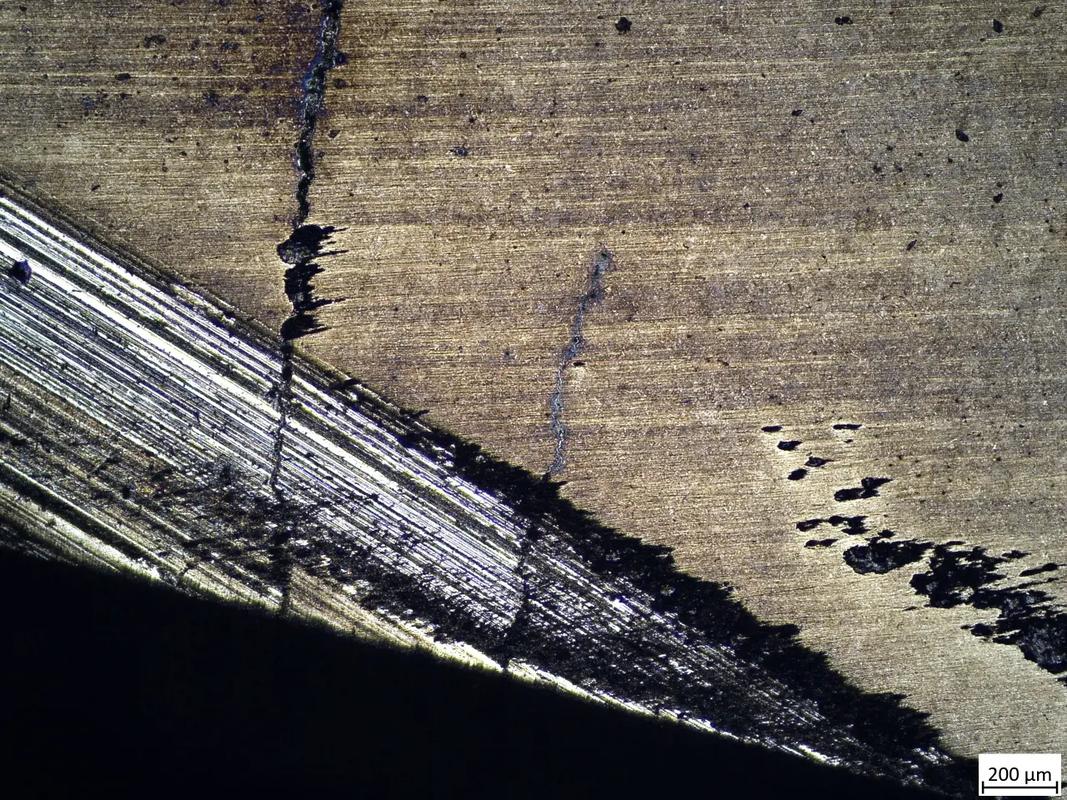

锤头磨损这事儿，我交过太多学费。以前傻傻以为越硬越好，堆焊、镶合金，结果动不动就从根部断裂。后来跟材料实验室的老哥聊了一次——他拿电镜照片给我看：磨损不是简单的刮削，是反复冲击下的亚表层疲劳剥落。也就是说，你硬度再高，韧性不够，微裂纹在晶界处悄悄扩展，某天“啪”一声齐根断。现在学乖了，高锰钢嘛，虽然初期硬度低，但它加工硬化啊，越砸越硬，而且芯部依然韧性十足。除非是磨蚀极低的环境，否则甭惦记那些花里胡哨的陶瓷复合了。
问：陶瓷内衬真的永不磨损吗？
答：想多了。陶瓷是耐磨，但脆性大。用来对付滑石、石墨这种低冲击的微粉还行，一旦混进块状硬质异物，或者有较大的冲击动能，“咣当”一声就碎一片。我见过一哥们，在气流粉碎机里衬了氧化铝陶瓷，结果不小心进了个螺丝帽，整条陶瓷环炸裂，修了三天。他当时那个脸色啊……真是一言难尽。
智能控制：让粉碎机“学会”自己调节
这几年，工业粉碎也赶上了IoT的风口。在线粒度仪往出料口一杵，实时反馈给PLC，变频器自动调转速、调给料。想法挺好。某次展会上，厂家演示得神乎其神：“AI算法，自适应控制！”结果一问细节，模型是用什么石料训练的？答曰“通用模型”。得，到现场一用，传感器被粉尘糊住，数据乱跳，系统整天报警。后来我们自己加了吹扫装置，又花了三个月拿真实生产数据重新训练模型，才算稳住。所以说，智能化是对的，但别指望即插即用——工业里的“智能”，都是经验喂出来的。
问：旧粉碎设备如何低成本实现粒度在线检测？

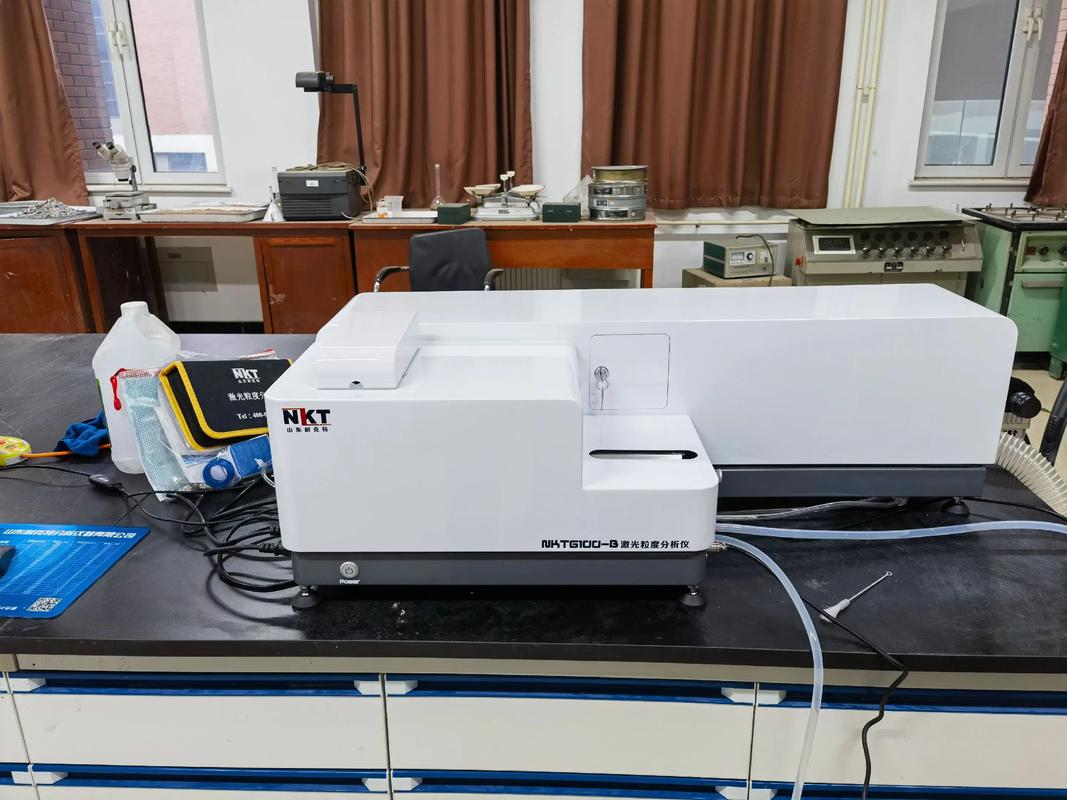

答：最省事的是旁路取样+激光粒度仪，定时从溜管自动取样、气送进分析柜，五分钟出一次结果。这套东西国产的现在也就十来万。还有就是筛分监测，在振筛出口加粉末流量计，通过筛上/筛下比反推粒度趋势，虽然粗糙但够用。关键不在硬件，在于你得找个人盯着趋势图，设定报警阈值。千万别装了就扔那儿，我见过太多工厂，仪表亮着屏、淌着灰，根本没人看。
说到底，工业粉碎是个“灰色”活儿——理论是白的，现场是黑的，搅和在一起就是灰。你得跟物料斗，跟设备斗，还得跟自己的经验偏见斗。没有一成不变的绝招，只有时刻盯紧粒度曲线的那份耐心。
