别被“膜分离”仨字忽悠了
很多刚入行的工程师一提膜分离，脑子里蹦出来的就是反渗透、超滤、纳滤——好像就那几样。说实话，这理解太粗糙。膜分离是个大家族，微滤、超滤、纳滤、反渗透只是按孔径排的序，真要细分，还能按膜材质（有机膜、无机陶瓷膜）、按组件形式（卷式、中空纤维、管式、平板），按驱动方式（压力驱动、浓度差驱动、电场驱动）…… 你让供应商推荐，他们开口就问你：原水什么水质？SS多少？含油不？温度多高？pH多少？问得你一愣一愣的。其实问得对，但很多甲方根本答不上来，最后稀里糊涂选型，能不堵？能不坏？想起去年在郑州一个电镀园区，原水重金属高，pH低，上来就用了卷式RO膜，结果运行才两周，膜面结垢硬得像水泥，脱盐率从99%掉到70%。拆开一看，膜面一层黄绿色鳞片状结晶。后来改成了耐酸纳滤膜，前端加了软化树脂，总算稳住了。这事儿说明啥？膜分离不是万能药，得对症下药。✅
膜分离的核心就是“选择性透过”，但实际工况千奇百怪，预处理不到位，膜再好也白搭。我见过最离谱的案例，是个屠宰场废水，直接上超滤，半个月后膜丝断了一半——毛发、油脂没隔干净，搅拌强度又大，硬生生把膜扯断了。预处理格栅间隙几厘米，你来搞笑的？❗

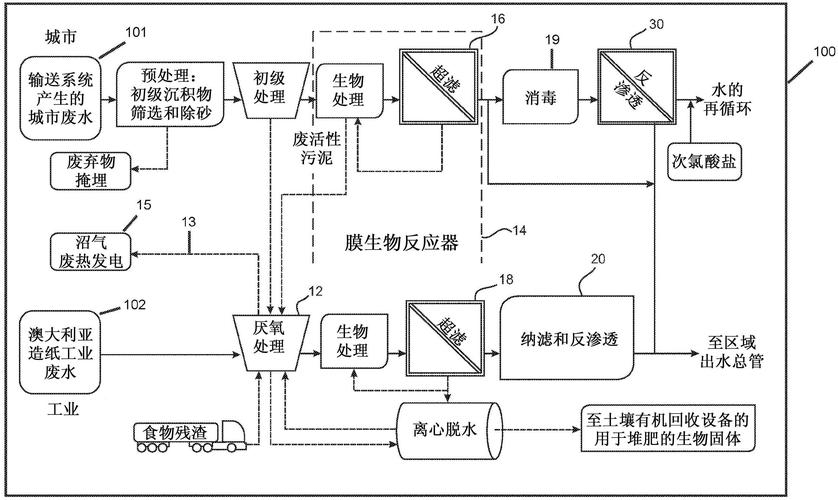

MBR到底香不香？
这几年MBR（膜生物反应器）特别火。市政污水厂升级、工业废水深度处理，都在上MBR。我也推过不少项目。但说句掏心窝子的话：MBR不是一劳永逸的玩意儿。它在活性污泥法后面加了个超滤膜池，出水SS低，浊度好，确实能省二沉池占地。但膜污染呢？运维成本呢？曝气能耗呢？很多业主前期测算得美滋滋，结果一算账，电费翻倍，膜化学清洗频率高，药剂费也上去了。

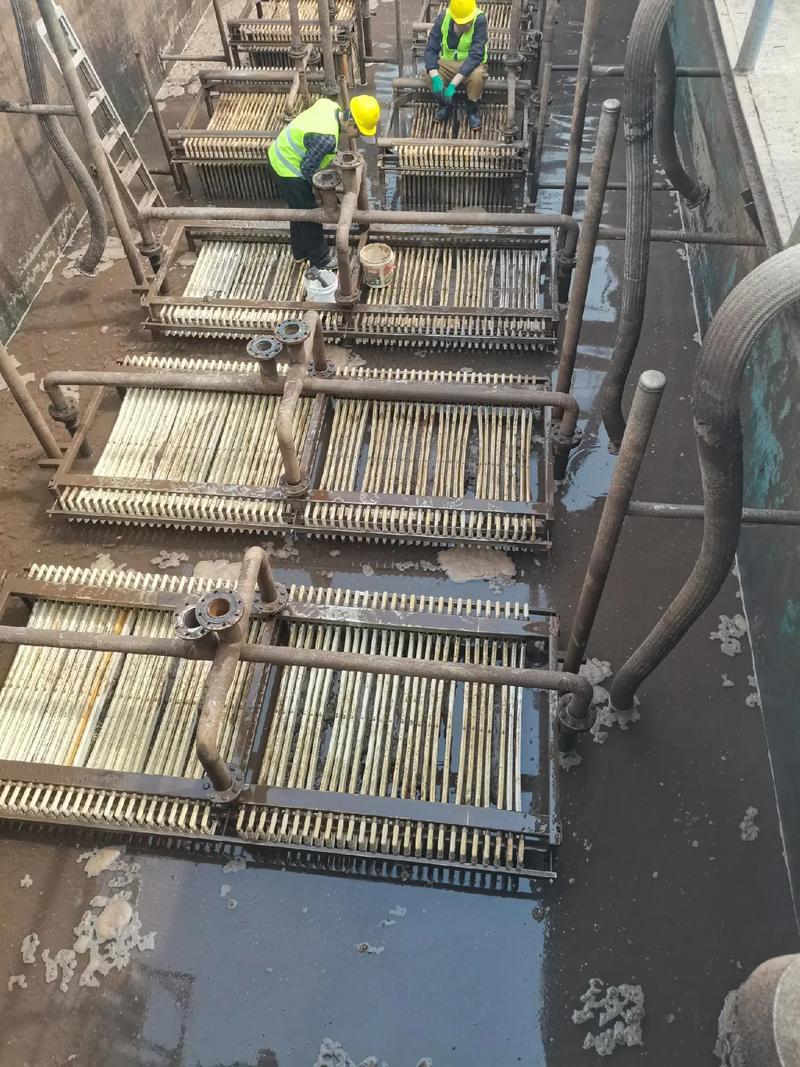

有个客户，生活污水处理，用了一体化MBR设备，三个月膜通量从25LMH掉到8LMH，为什么？污泥浓度控制不好，MLSS飙到15000mg/L，膜表面糊了一层泥饼，负压都快0.08MPa了还不洗。我看了直摇头。你以为MBR是懒人模式？它需要更精细的污泥浓度、曝气量、膜擦洗气强度控制。后来我们帮他调了PLC程序，设置了自动松弛和反冲洗周期，通量恢复了80%。所以，MBR很香，但得有人懂它。💡
问：膜分离系统最难搞的其实是预处理，那预处理到底该做到什么程度才算合格？
答：这个问题好，我经常被问。简单粗暴点说，对于卷式RO膜，SDI15最好小于3，浊度小于0.2NTU，余氯要测，温度最好不要超过35度。超滤进水要求低一些，但悬浮物建议小于50mg/L，含油的话必须除油到5mg/L以下，不然膜污染很快。最怕的是前道工艺波动，比如混凝沉淀跑泥，一股泥汤子直接冲进膜系统，那就惨了。我见过一个项目，预处理多介质过滤器反洗阀门坏了没及时修，结果反洗周期拉长，内部结块，产水浊度突然升高，RO膜压差一天涨1bar。预处理就像房子的地基，地基不稳，后面装修再豪华也住得提心吊胆。
问：陶瓷膜和有机膜，什么情况下选陶瓷膜？
答：有机膜便宜，所以用得多，但遇到高温（>45℃）、强酸强碱、高浓度有机溶剂、或者油分特别重的水，有机膜就怂了。陶瓷膜耐温可达150℃以上，pH耐受范围广，并且耐油耐溶剂，反洗恢复效果也好。记得有个做切削液回收的项目，原液温度60多，含油量3%，用有机超滤膜一个月就脆化了，换陶瓷膜后两年没出大问题，虽然初期投资高了一倍多，但算上换膜成本和停产损失，反而划算。还有生物制药的除菌过滤，有时必须用陶瓷膜，因为能蒸汽灭菌。不过陶瓷膜脆，怕撞击，装填密度低，设备占地大，这些问题也得掂量。✅
那些年我们踩过的膜分离坑
我刚开始做膜分离那会儿，觉得这东西就是物理过滤嘛，多简单。结果第一个项目就给了个下马威——印染废水脱色，用了纳滤膜，色度去除是不错，但浓水怎么处理？色度浓缩了10倍，回到前端调节池，整个系统颜色越积越深，最后废水根本没法达标排放。浓水循环成了死结。后来只能额外加高级氧化把浓水处理掉，成本高得老板骂娘。所以啊，膜分离不仅是过滤问题，更是物料平衡和全流程统筹问题，不考虑浓水去向，迟早会炸。还有个常见坑：设计通量选太高。膜厂家给的参数都是在标准测试条件下的清水通量，实际废水得打折上折。有些人为了省膜面积，把通量设得老高，结果运行压力大，污染快，清洗频繁，膜寿命缩短。我一般建议，工业废水超滤通量保守选40-60LMH，MBR膜通量设计值10-15LMH长期运行，RO膜通量15-20LMH左右。别贪那点表面积，膜多花点钱，总比三天两头停摆强。
膜清洗也需讲科学。碱洗、酸洗、表面活性剂，顺序不能乱。常见的是先碱洗除有机物，再酸洗除无机垢，温度得够，时间得泡足。有些现场就循环半小时，那能洗掉啥？还有的用错药剂，把膜给泡坏了。有一次他们用高浓度次氯酸钠泡了超过24小时，结果聚酰胺膜被氧化了，脱盐率直接报废。❗
说了这么多，就是想表达：膜分离技术确实先进，但它是个系统工程，不是单纯的硬件堆砌。从废水特性分析、预处理工艺选择、膜类型与结构确定、操作条件优化，到浓水处置、化学清洗与维护，环环相扣。我们工业水处理行当，最怕的就是“我以为”和“供应商说没问题”。自己得懂，至少得会问问题。
💡最后分享一个小经验：如果你接到一个棘手的膜分离项目，别急着出方案，先搞到真实水样，做几个小时的烧杯级过滤实验，测一下不同膜材质、孔径下的通量衰减和产水水质。就算条件有限，也至少做个膜片浸润实验，看看有没有溶胀或者化学腐蚀。这比单纯看手册管用一百倍。现场工况才是唯一的真理。
