幸福是因为工具强大了不止一个维度。可怜是……太依赖软件，反而忘了图纸的根本目的：让加工师傅一眼看懂，甚至不用给你打电话。我见过太多用SolidWorks出图，结果螺纹标注成M10×1.5-6H/6g，车间直接懵圈——你这内螺纹还是外螺纹？😂
CAD不是唯一答案？这些软件让我又爱又恨

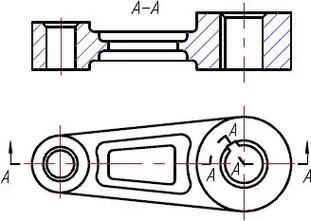

说实话，AutoCAD在二维详图里还是王。但三维模型往二维投影的时候——那个剖面线自动填充，经常把加强筋给剖了，还得手动抑制。我带的实习生，第一次用Inventor出工程图，看着满屏乱跑的尺寸线，差点哭出来。这不是软件的错，是经验断层。
后来发现用CREO的“注释特征”功能可以半自动标注，但那个界面……真的反人类，全是图标没有文字，新手上手直接劝退。再说说NX的PMI（产品制造信息），在三维模型上直接标注，看起来很炫，可以输出到检测设备，但国内供应商大多还是要PDF二维图，PMI导出的图纸乱七八糟，标注扎堆，还得手动整理，效率不升反降。
问：我们小厂用AutoCAD十几年了，有必要升级到三维软件出图吗？
答：如果你的产品只是板件、简单轴类，二维完全够用，甚至更快。三维的优势在于复杂装配干涉检查、BOM自动生成，以及后期改图时的关联更新。但三维出图的学习成本是真的高，一个剖切线定义能折腾半天。我的建议：保持二维为主，三维用于关键复杂件，慢慢过渡，别一刀切。全员培训三维，老板以为买套软件就行，结果三个月过去，设计部还在扯怎么对齐视图……这是我们公司的真事儿，后来恢复二维又重新招了老工程师。

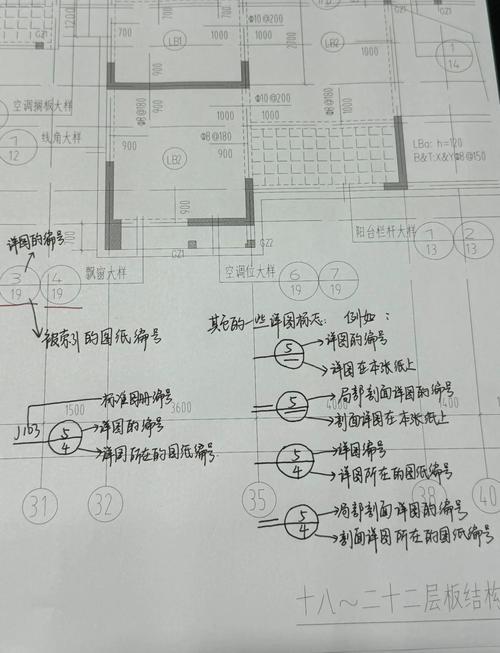

标准化还是画地为牢？图纸标注的细节之战
我参与过德国客户的项目审查，他们对图纸标准苛刻到什么程度？一个位置度公差，必须标注基准模拟体，而且基准顺序不能错。国内很多图纸的尺寸链封闭闭环，自己还不知道。一看就是没经过正规培训，全凭软件自动标注。
✅ 一个血泪经验：尺寸标注前，先定义功能基准面，否则测量会出大乱子。我曾经设计一个焊接框架，图省事用了三坐标原点为基准，结果车间焊接变形，所有孔位全偏，最后报废一批。如果当时用两个定位销孔作基准，变形也能被吸收一部分。
问：工程图上哪些标注容易被忽略却特别要命？
答：表面粗糙度符号的默认值（很多人不改，实际Ra 3.2和6.3成本差很多）、焊接符号的基层和焊接方法、还有未注线性公差和角度公差的通用标准（比如GB/T 1804-m级）。最坑的是镀后尺寸，螺纹镀后怎么保证？必须在技术要求里写明镀前镀后，否则供应商直接镀完，螺纹拧不上，一堆退货。
另外，图纸的修订历史一定要维护好。我用过PDM系统，但很多人还是直接改，不留记录。曾经碰到一批零件，因为尺寸改了没通知模具厂，模具开出来不对，十几万打水漂。老板摔桌子骂娘，我默默画了个圈……⭕ 从此强制所有图纸必须走ECO（工程变更指令）。

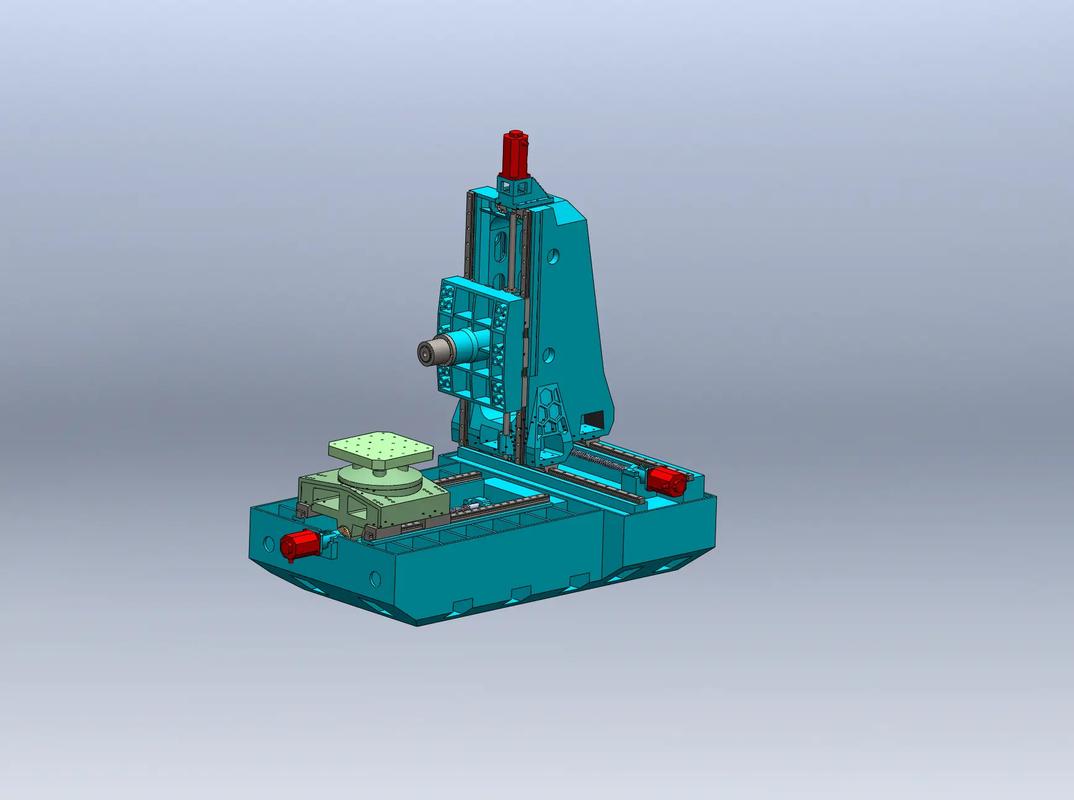

从二维到三维，模型转换的头痛与解药
STP、IGS、X_T……这些格式转来转去，破面、缺特征、颜色丢失，简直是家常便饭。有一回我把SolidWorks模型转成STP给客户，人家用NX打开，装配体里的螺孔全变成了圆柱面，差点闹出质量事故。后来发现转PDF的同时附带轻量化的3D PDF，客户可以在Adobe里旋转查看，避免破面问题，还能保真标注。虽然功能有限，但应急足够。
❗ 注意：如果要用CAM编程，模型最好导出为Parasolid (X_T)格式，比STP更不易出错，尤其曲线曲面多的模型。IGS已是古董，尽量别用，扭曲变形太常见。
问：我们公司图纸要发给多个供应商，但每个软件版本不同，如何确保对方正确打开？
答：最佳实践是发一份PDF用于预览和签字确认，一份通用格式（STEP AP214含颜色）用于生产。同时附一个文本文件，注明软件来源、版本、几何比例（mm还是inch）。如果还有问题，出个工程图截图，圈出关键尺寸，让对方人工核对。别迷信自动转换，及时沟通比什么都重要。我们曾经因为单位制式不同，一个零件做大了25.4倍，直接报废一批料，从那以后所有项目启动前必须确认单位设定。
最后想吐槽：现在学生学完“机械制图”，出来连实物齿轮都找不到模数在哪。软件可以一键生成齿轮模型，但要是参数输错呢？基础不牢，地动山摇。工业绘图，说到底，是用线条对话，别让工具替你做决定。
