前几天刚调试完一个液压站，差点把人逼疯。不是啥高大上的故障，就是一根回油管，位置差了两厘米，结果整个油箱开锅了。泡沫溢得到处都是，油温直接飙到80℃。拆了重装，折腾到半夜。这让我想起刚入行时师傅说的：液压设计，三分计算，七分布局。那时候还不信。
说实话，很多科班出身的工程师，上手就抱着《液压传动》算压力、算流量，公式列得比谁都漂亮。可一到现场，问题全出在你根本想不到的地方。比如——管夹间距大了点，管子直接振断；吸油口忘了装滤网，柱塞泵拉伤；油箱隔板高度少了两公分，回油带气泡进吸油腔……这些破事儿，书本上可不会告诉你。
💡 管路布局那点血泪史

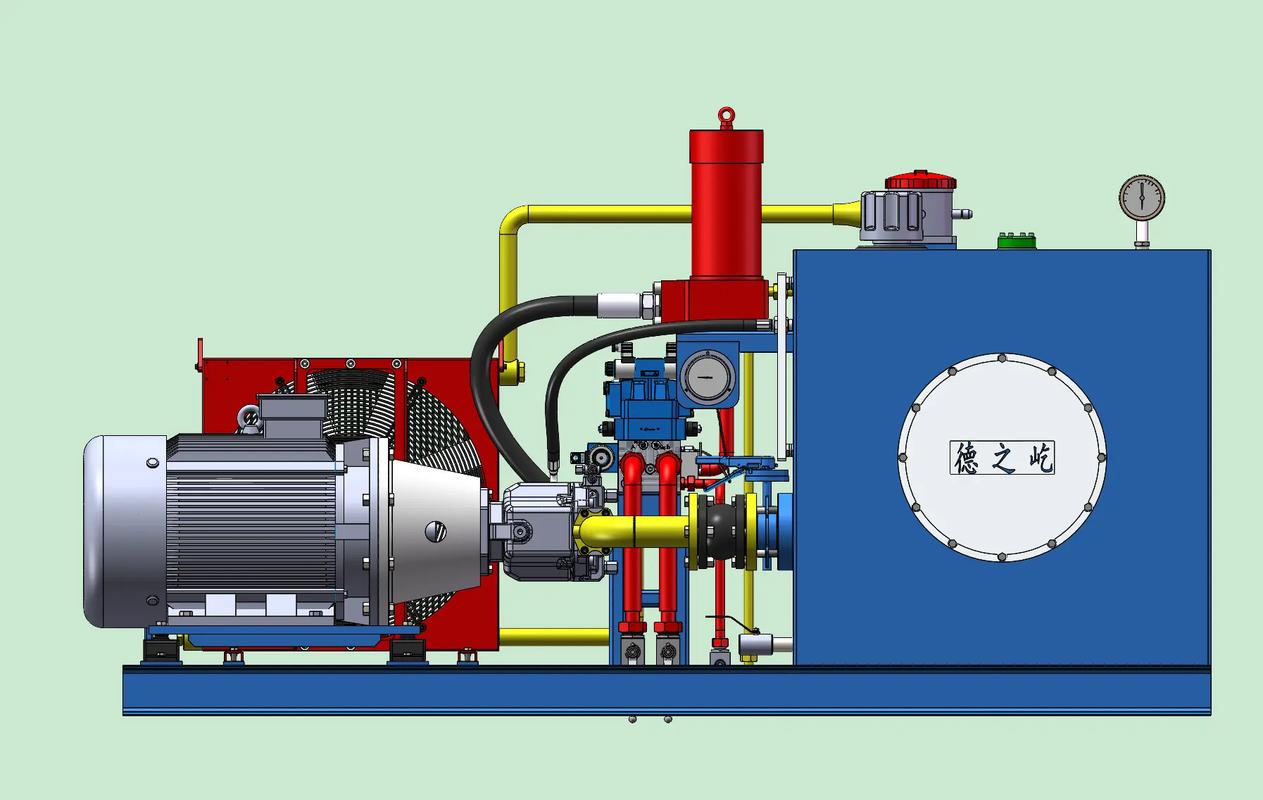

液压管路设计，最容易被忽视。可你知道吗？系统噪声、振动、局部发热，至少一半跟它有关。别迷信“管路不在设计范围”这种鬼话。我们来理几个铁律。
高压软管不能拧。弯曲半径必须大于外径的9倍？那是静态。如果是动态弯曲，至少12倍，还得考虑防扭转。现场见过一根A10V泵的出口管，空间受限，硬别了个弯。结果呢？内胶层剥离，铁屑堵了电液比例阀，整套系统报废。损失十几万。
还有吸油管——务！必！短！且粗。流速要控制在1m/s以下。见过一个集装油箱，吸油管伸出七八米，还用了个3/4寸管。启动没半小时，泵就开始怪叫，气蚀损伤。后来改成2寸管，紧挨着泵，安静得像电动车。
管夹不能省。钢管直线段，间距表参考样本？拉倒吧。实际振动大的地方，加密到一半都不为过。我在船用锚机上吃过亏：按照手册设管夹，结果液压锤打得整条船都在抖。后来每米三个管夹，甚至用了抗震管夹，才消停。
✅ 一个小技巧：所有管路装完，一定要打循环清洗。清洁度至少NAS 8级。但清洗完别直接连执行元件，先用冲洗板替代。有些愣头青直接连上油缸，清洗出来的铁屑全冲进去，缸筒拉伤，维修费够买辆小车。
⚙️ 油箱设计——不是越大越好
提到油箱，很多人张口就来：选泵排量的5倍。真是这样吗？那是老黄历了。现在的系统，有散热器，有蓄能器，油箱更多是沉淀和排气。我见过一个行走设备，油箱只比泵排量大两倍，照样跑得欢。关键是结构设计。

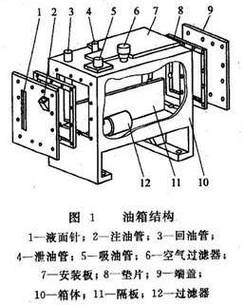

油箱内部，必须设置垂直隔板，分成吸油区和回油区。隔板高度有讲究——离油箱顶要留出足够空间，让气泡逸出。离油箱底至少留50mm，让底部油能循环沉淀。可别做成全高隔板，那样底部死油区永远换不到。
回油管口要切成45°斜面，冲着箱壁，远离吸油口。还得伸到最低液面以下。不然回油冲击液面，带进去的空气够你受的。
💡 一个被严重忽略的点：油箱磁铁。不是放块磁铁就叫完事了。要放在回油区底部，易于清理的位置。而且磁铁必须能吊出来清理，不然等换油时发现磁铁上裹满铁粉，你抠都抠不下来。
问：油箱容量到底怎么选？
答：别死记硬背公式。考虑系统的开式闭式、是否带独立循环泵、散热方式。开式系统，油箱容量可按泵流量的3-5倍；闭式系统，主要考虑补油，油箱可以小很多。如果是移动设备，还得考虑倾斜时的吸油安全性。我习惯先算系统总油量，再乘以1.2的系数，然后校核最小液面下吸油口是否安全。这样更靠谱。
🔧 元件选型不想掉坑就记住这几条
选泵。高压系统别老盯着柱塞泵。如果有预算，看看内啮合齿轮泵，噪音低，寿命长。A10VSO这类变量泵，排量选择不是看最大流量，而是看恒功率范围。被吐糟过多次：有人选250排量，结果功率超了，电机烧得冒烟。变量泵要算功率拐点，留足安全系数。别相信样本上的额定值，那是实验室数据。
别忘了泄油口。好多设计师画原理图，外控外泄的泵、阀，泄油口直接并回回油管。天哪！回油管背压高，泄油不通畅，轴封就给你颜色看。泄油管必须单独回油箱，末端在液面以上。
阀的选型。比例阀和伺服阀的过滤要求天差地别。我习惯所有比例系统都配10μ绝对精度的高压过滤器，且带压差发讯器。伺服用5μ。有人为了省钱用普通滤油器，半年后阀芯卡死，维修费够买十年滤芯。
问：液压锁和平衡阀怎么选？
答：这问题值钱。竖直负载，还带惯性，必须用平衡阀，不可以用单液压锁。液压锁只是无泄漏密封，但不具有限速功能。一旦管道破裂，负载直接砸下来。平衡阀是动态平衡，可以平稳下降。还有，平衡阀一定要选全平衡式的，不然开启压力高得离谱，系统压力跟着飙升。
🎯 最后的口诀
干了十几年液压，总结一套不成熟的小建议：
- 原理上，越简单越可靠。能用一个换向阀实现的，别用四个插装阀加一堆逻辑。看似高级，故障点指数上升。
- 布局上，留足检修空间。紧挨着侧壁装个电机泵组，将来换油封能让你骂娘。
- 测试上，任何更改都要上机实测。仿真软件是参考，不是圣经。油的粘度、温度、清洁度，模型永远模拟不全。
- 心态上，敬畏每根管子。液压设计没有黑科技，只有抠细节的匠人。
对了，最后啰嗦一句。系统做完，样本参数要存档，但更重要的——把发现的问题和临时解决方案记下来。下次迭代，或者新人接手，这会是最值钱的东西。
