记得刚入行那会儿，带我的师父老周叼着烟，眯眼说了一句：“电气设计这活儿，三分靠计算，七分靠经验，剩下九十分别踩坑。”当时觉得是玩笑。现在回头一看——真他妈有道理。
选型不纠结？不存在的！

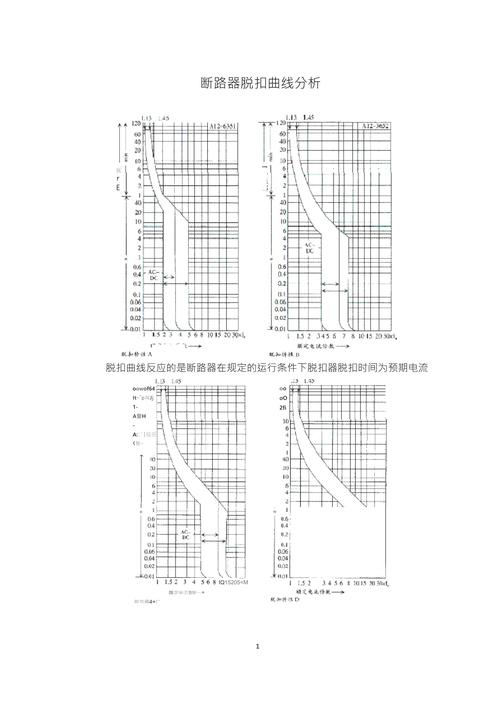

选断路器，选电缆，选PLC……每次选型都像在菜市场挑肉。看参数？厂家给的曲线图从来不能全信。有一次选了某牌子的微断，样本上说分断能力 6kA，结果现场短路一打，直接烧糊。厂家来人，支支吾吾说“工况特殊”——特殊你个头！后来学乖了，关键回路断路器我打死也要放大一级，哪怕预算多那么一点。那些专做盘厂的老师傅都懂，保护协调表必须对着看，脱扣曲线要交叉比对，差一个百分点都可能出大事。
电缆呢？更绝。有个项目，桥架里塞了 30 根 185 的电缆，设计图上算的载流量都够，结果夏天负载一上来，桥架表面能煎鸡蛋。查原因：修正系数没考虑多层敷设！GB/T 16895 表格里的系数从来不是装饰品。现在我做设计，桥架填充率控制在 40% 以内，载流量还额外打个 0.8 的系数——别问我为什么，问就是“实践经验”。
PLC 和 DCS 那点破事
到底用 PLC 还是 DCS？刚入行的爱纠结，老鸟直接看点数。但点数也不是唯一标准。有次水厂项目，几百个点，纯逻辑控制，没几条 PID 回路。拍板用了 DCS，结果甲方运维电工天天骂，说界面操作太复杂，不如普通触摸屏+PLC 来得直接。后来改造，整个电气设计重新规划，把就地控制回路独立出来，只让 DCS 做监视和联锁。教训：控制系统的电气设计必须匹配运维人员水平，别以为自己画的图高大上——现场电工只会拿螺丝刀和万用表，你给他一堆 DCS 软逻辑，他骂娘都有节奏感。

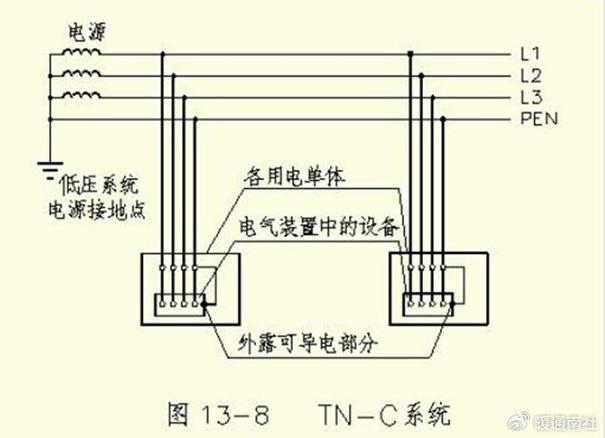

说实话，PLC 的地线处理才是魔鬼细节。对接地电阻要求严到什么程度？一个注塑车间，因为 PLC 机柜和动力柜共用了接地排，变频器一启动，模拟量信号全漂了。查了三天，最后发现接地线上测出 2 伏的压差。2 伏！ 够让 4-20mA 信号飞起。从那以后，我画图必标注：信号地和保护地分开，模拟量屏蔽层单端接地，绝对不准在两端都接。
💡 小提示：PLC 通讯线别跟动力线走一个线槽，哪怕屏蔽再好，干扰依然会通过分布电容串进去。距离至少 30 厘米。

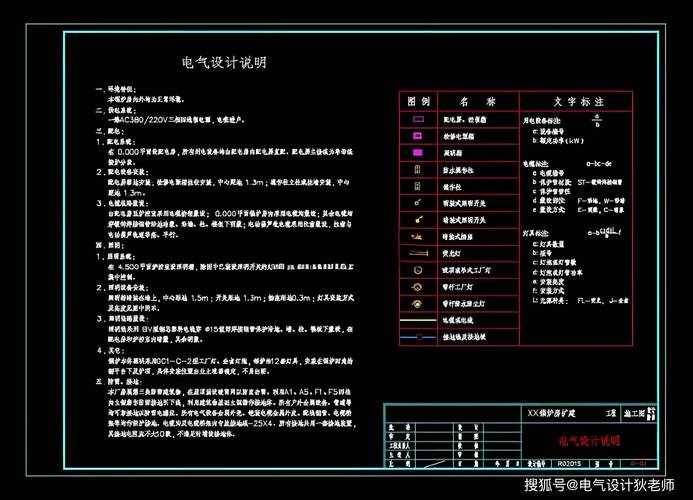

电气设计的文档——比图纸更催命
好多年轻工程师只盯着原理图和接线图，觉得那是核心。错啦！电气设计真正的灵魂是技术文档。别的不说，一份 负荷计算书 要是写得乱七八糟，后面所有选型都站不住脚。我见过一份设计院出的计算书，需要系数取 0.7，同时系数又取 0.8，最后变压器负载率才 40%——老板看了想杀人。后来我一律用 Excel 自己编公式，照明、动力、空调分项列清楚，需要系数根据实际工艺流程取，宁可保守一点，也绝不为了省铜铁让变压器过载。
说到这里必须聊聊那些年审图的痛。审图老师傅都是魔鬼，专抠你没有标注的“技术数据表”。我现在出图，单线图上不单单有符号，还要附上设备参数表，断路器整定值、电缆截面、长度、电压降全标上。虽然累，但甲方真要查，我直接把图甩他脸上——这就是专业底气。
下面切入两个行业内特别纠结的问题，用 QA 甩干货。
你问我答，全是掏心窝子的话
问：住宅电气设计，现在全屋智能越来越多，配电箱回路该怎么预留才不落伍？
答：这问题问到点子上了。普通三室两厅，很多设计师就给照明一路、插座两路、空调三路，总共 6-8 个回路。够吗？完全不够。 我的建议是：每个房间至少预留一个智能控制回路（KNX 或 RS485 总线），用 2.5 平方毫米线，单独接进配电箱的弱电分箱。 强电侧，厨房大功率设备必须单独回路，烤箱、洗碗机、垃圾处理器一个都不能少。还有，总进线开关别再用普通隔离开关，上带漏电保护的电磁式 RCD，动作电流 300mA，兼做防火保护。 对了，别忘了在配电箱里留个 12V 直流电源的安装位，以后智能网关、路由器都要电。这些细节，你图纸上不画，装修电工绝对给你省掉，以后业主骂的可是设计师。
问：工厂扩建，原有的变压器容量不够，但增容手续太麻烦，电气设计上有没有取巧的办法？
答：取巧？说得轻巧，不过如果只是短时峰值不够，确实有招——加动态无功补偿，或者上储能。不是开玩笑，现在锂电储能成本下来不少，在变压器低压侧并一套 200kWh 的系统，用电峰谷差价能赚回来，还能缓解过载。但这是“走偏门”，正规电气设计还是得老老实实做负荷分析。我发现很多工厂的变压器不是真不够，是负荷分配不均。把电焊机（冲击负荷）和数控机床（敏感负荷）分开变压器供电，或者用集中补偿+就地补偿的方式，把功率因数提到 0.95 以上，变压器有效出力能多抠出 15%。这还不够？那只有考虑部分设备改用直流母线，比如变频器共直流母线系统，能减少很多无功损耗。但千万注意，储能系统接入要单独做保护配合，别烧了变压器。
❗ 切记：储能电池不能随便放车间，消防问题能让你吃不了兜着走。
好了，深夜敲这么多字，胳膊都酸了。
说实话，电气设计这行越干越胆小。不是真胆小，是见得多了，知道每一根线背后都可能藏着幺蛾子。图纸上多画一笔，现场可能就少一个故障；现在偷懒忽略的细节，迟早变成半夜三点叫你起来接电话的噩梦。所以，别嫌啰嗦，把保护做足，把接地弄扎实，把文档写详细——这才是咱们电气工程师的安身立命之本。对吧？
