2026-07-22 01:52:06 作者：网编
分类：文章
上礼拜，车间的小王差点把新买的里氏硬度计给砸了。
就因为他测了一批模具钢，读数跳得跟心电图似的——同一个工件，打三个点能差出15个硬度值。采购单上明明写着‘重复性≤±6HLD’，到现场怎么就拉胯了？后来我过去一看，嚯，他拿着D型冲击装置怼在了一块巴掌大的薄板上，下面还没任何支撑……这不扯吗。
里氏硬度计错误使用现场示范
说实话，很多人对硬度计的理解，还停留在‘摁一下出个数’的阶段。甚至有些干了十来年的老质检，也说不清洛氏和维氏到底差别在哪，只是看图纸上标了HRC就上洛氏，标了HV就上维氏。但硬度测量这件事，从来不是孤零零一台机器的事儿。
你买的是硬度计，还是买了个‘原理’？
先泼盆冷水：硬度不是材料的基本物理量。它不像密度、熔点，有绝对定义。你测出来的那个数值，是特定条件下材料抵抗永久变形的能力——说白了，是个‘相对值’。所以不同的测试方法，出来的数字根本没法直接比。布氏硬度HBW和洛氏硬度HRC之间，虽然有对照表，但那玩意儿是经验拟合的，碰到异种材料、薄层、涂层，误差大的离奇。我见过最离谱的一次，同一个渗氮零件，洛氏打出来说硬度合格，维氏一测直接暴露基体软了——因为洛氏压头大，刺穿了硬化层。
所以选硬度计的第一步，不是看精度、量程，而是先搞明白你的材料、你的工艺、你的验收标准到底在要求什么。可惜啊，很多人都是先买了机器，发现不好使，才回头翻标准。
三大主流硬度计：到底该翻谁的牌子？
别被市面上眼花缭乱的型号唬住。工厂里真正天天打交道的，无非就三类：洛氏、布氏、维氏。里氏、肖氏这些算是便携分支。聊点实在的。
✅ 洛氏硬度计：快，是真的快。压一下直接读数，HRC标尺在淬火钢上几乎成了行业暗号。但它娇贵。压头是金刚石圆锥，崩个尖儿你就哭吧——一个原装压头大几千。而且对试样表面粗糙度要求高，你拿个铸件毛坯去测，第一个点下去，压头可能就废了。另外，洛氏测量的是压痕深度，所以工件必须稳如泰山，任何晃动都会让数据飘。

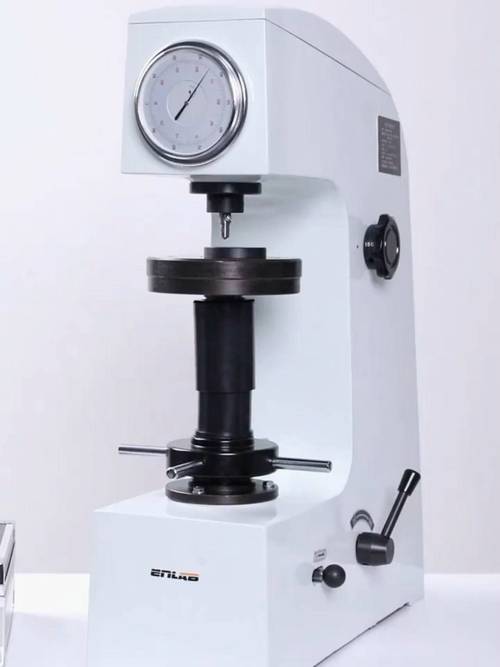

洛氏硬度计金刚石压头显微镜特写
❗ 布氏硬度计：最古老，也最皮实。一个硬质合金球砸下去，测压痕直径。压痕大，代表性好，特别适合铸铁、铸钢这种组织不均匀的材料。但问题是——慢。压完之后你还得拿个读数显微镜趴在工件上量，眼睛都要看瞎了。而且压头直径有10mm、5mm、2.5mm几种，选错了就闹笑话。我遇到过一个供应商，拿10mm球压3mm厚的板材，背面直接鼓包，还告诉我‘材料太软’……
💡 维氏硬度计：显微镜里的艺术家。它用正四棱锥金刚石压头，载荷可以从几克到几十公斤。压痕是正方形，对角线一量，公式一算，完事。优点是精度高、适用范围变态宽——从牙科陶瓷的脆性到淬硬钢的梯度，甚至能测单颗晶粒。缺点嘛，制样要求变态高，表面得抛成镜面。一台全自动维氏，配上图像分析软件，报价能顶一辆国产小轿车。
问：我们厂主要做调质螺栓，现在想自己把控质量，选洛氏还是布氏好？
答：看直径。小规格螺栓，比如M10以下，洛氏HRC常用，但要切样、磨平，注意脱碳层。大螺栓，尤其要求芯部硬度时，我建议用布氏。因为布氏压痕大，能把材料偏析的影响平均掉，更代表整体性能。不过，如果螺栓表面有脱碳或增碳，布氏压痕也可能会‘误判’，这时得配合维氏打梯度硬度。还有个省钱招：买一台数显布氏，带自动转塔和CCD测量，能省去人工读数，效率翻倍——虽然前期投入肉疼，但三个月省下的人工费和报废品就回本了。
问：现场大工件没法取样，只能用便携里氏，但数据总对不上，是什么鬼？
答：里氏硬度计的原理是测冲击回弹速度。这就决定了它死穴：质量效应、表面粗糙度、曲率半径。你的工件够不够厚？一般要求质量大于5kg，厚度大于12mm。太薄或太轻，必须耦合支撑或使用特殊支撑环。表面粗糙度Ra大于2μm？赶紧打磨一下。还有，别忘了校准！很多人拿来就用默认曲线，但里氏是间接测量，必须用与被测材料匹配的标块校准。更坑的是，标块要定期送检，有些厂买了三年没校过——那测出来的数，跟算命差不多。
那些年，我们交过的智商税
聊点走心的。我入行时也迷信进口大牌，觉得德国货、日本货肯定稳。后来发现，很多钱花在了关税和信仰上。国产的试验机，只要舍得用料、传感器稳、光栅尺精度够，用起来并不差。反而是服务——这点我想吐槽很久了。进口硬度计的售后，报修之后先给你发个几十页的英文排故文档，让你自查。查不出来？等工程师来，一周起步。这期间生产线停着，每分钟都是成本。
还有那些花哨的功能：蓝牙打印、云传输、自动统计CPK……听着香，真用起来，一半时间在找信号、连WiFi、更新固件。硬度计的本质，是稳定、准确地传递一个压痕值。其他都是锦上添花，别本末倒置。

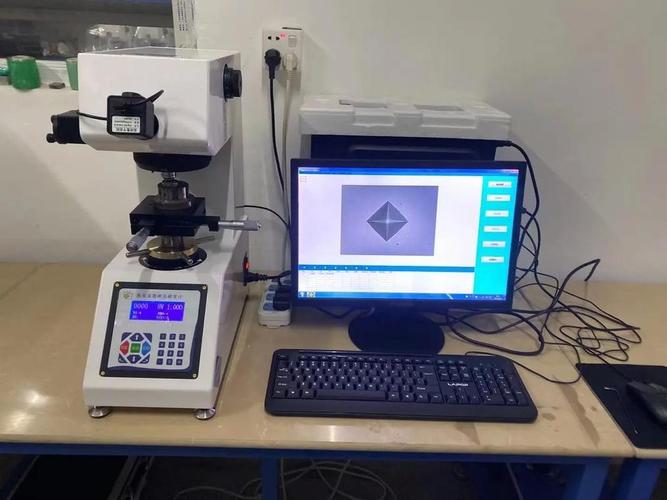

硬度计操作员打硬度时检测数据跳变场景
有一回我帮一个冲压厂调试，他们抱怨模具寿命短。我把模具不同区域打了维氏硬度，发现刀口附近硬度比基体低了200HV。后来查明是电火花加工产生的白亮层没去干净，表面变质层软的跟面条似的。这要是没硬度计，根本抓不到这个鬼。你看，工具没变，换的是思路——硬度就突然成了解决问题的钥匙。
最后说个玄学的事：测量环境。你以为实验室条件就行？湿度对某些硬度计有影响吗？有。静电对洛氏表盘有干扰吗？偶尔抽风。电源谐波影响加载电机吗？我遇到过半夜测的数据比白天好，最后查出来是隔壁冲压机一开，电压波动干扰了力传感器。这些小概率事件，一旦碰上，查到你怀疑人生。
所以，别再把硬度计当傻瓜相机了。它是你手里的一把尺，想知道尺子准不准、怎么用、能量什么，就得先理解它背后的材料故事。下次采购前，别只盯着彩页上那个±0.5%的精度指标，带块自己的样件去实测，带上真实工况的脏零件，去模拟最恶劣的测量情形。那一刻机器露馅的速度，比销售承诺管用一百倍。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：硬度计选购的血泪教训：别被参数蒙了，现场这几点才致命
文章链接：https://www.zystgy.cn/a/55395
