真不是吓唬你，一台冲击试验机要是买错了，后面做试验能让你怀疑人生。数据飘忽不定，检定过不了，甚至——啪，摆锤飞出来。不是耸人听闻，我在车间见过。
别总盯着夏比，先搞清你要测什么

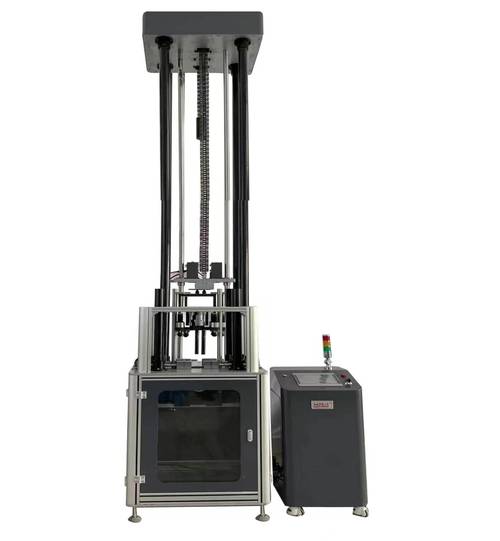

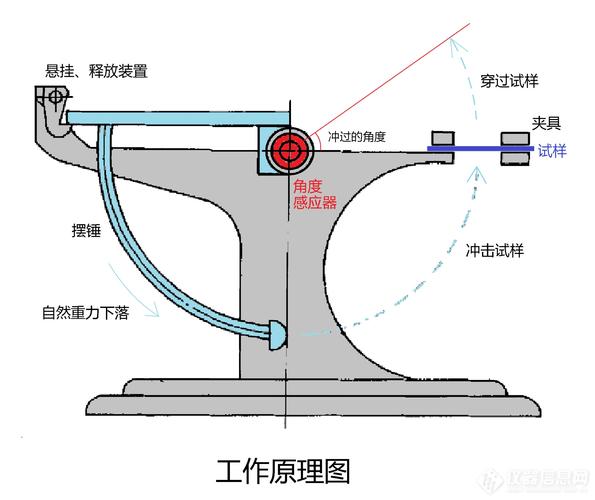

很多人上来就问：“夏比冲击试验机多少钱？” 说实话，这问题没法直接答。冲击试验机是个泛称，下面分支多了去了。摆锤冲击试验机里就分简支梁（夏比）和悬臂梁（艾氏），还有落锤冲击试验机、仪器化冲击试验机……
你得先看自己的试样。是做金属材料的冲击韧性？塑料？还是复合材料？ 标准不一样，机器差远了。比如金属通常用夏比V型或U型缺口，遵循GB/T 229，那你就得找具备对应能量级别的摆锤机。塑料呢？ 落锤或悬臂梁居多，ISO 179、180要盯紧。
选购时那些被忽略的致命细节
能量选够了，量程对了，你以为就万事大吉？ 天真！
钳口，这个小东西能毁掉一批数据。 我吃过亏。当初买设备时没仔细核对钳口规格，结果试样装上去总有微小晃动。冲击吸收能量忽高忽低，重复性差得离谱。后来换了一套定制钳座，问题立刻消失。所以务必确认钳口与试样尺寸匹配，圆试样、方试样、大厚度试样都得考虑到。
还有自动送样装置，千万别觉得是花架子。大批量测试时，没有它，操作员得在低温槽和主机之间来回跑，累不说，试样取出到冲击的时间间隔很难控制。夏比试验要求5秒内完成，超时温度回升，结果作废。因此强烈建议，如果你的每日试样量超过50个，一定配上自动送样——这钱省不得！

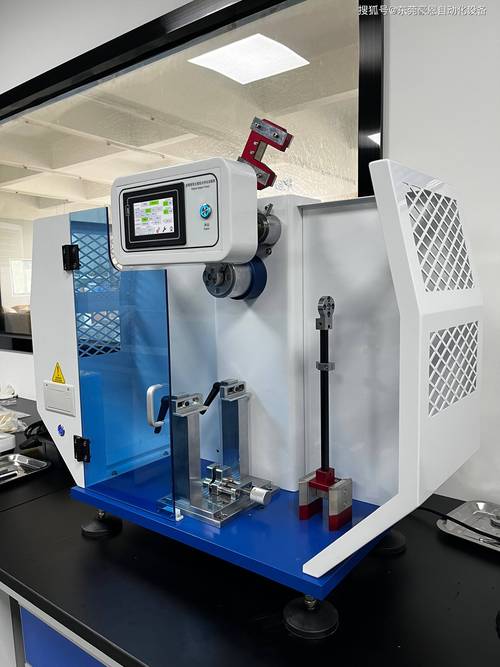

仪器化冲击？你或许用得上
传统试验机只给一个总吸收能量，就是那个KV或KU值。但金属断裂过程很复杂，裂纹萌生和扩展的能量完全不是一回事。仪器化冲击试验机能画出力-位移曲线，把断裂能量拆解得明明白白。这对材料研发特别关键。💡不过要提醒，仪器化系统的传感器响应速度必须够快，不然会漏掉峰值，我们校准过一个国产老型号，上升沿都捕捉不全，曲线失真。
问：仪器化冲击试验机的传感器到底该选哪种？ 市面上有压电式和应变式。
答：如果预算允许，优先考虑压电式，固有频率高，响应快，适合冲击这种瞬态事件。应变式有时便宜，但频响窄，容易产生振铃。另外注意信号调理和采样率，至少1 MHz以上才能保证力值上升沿不被削峰。

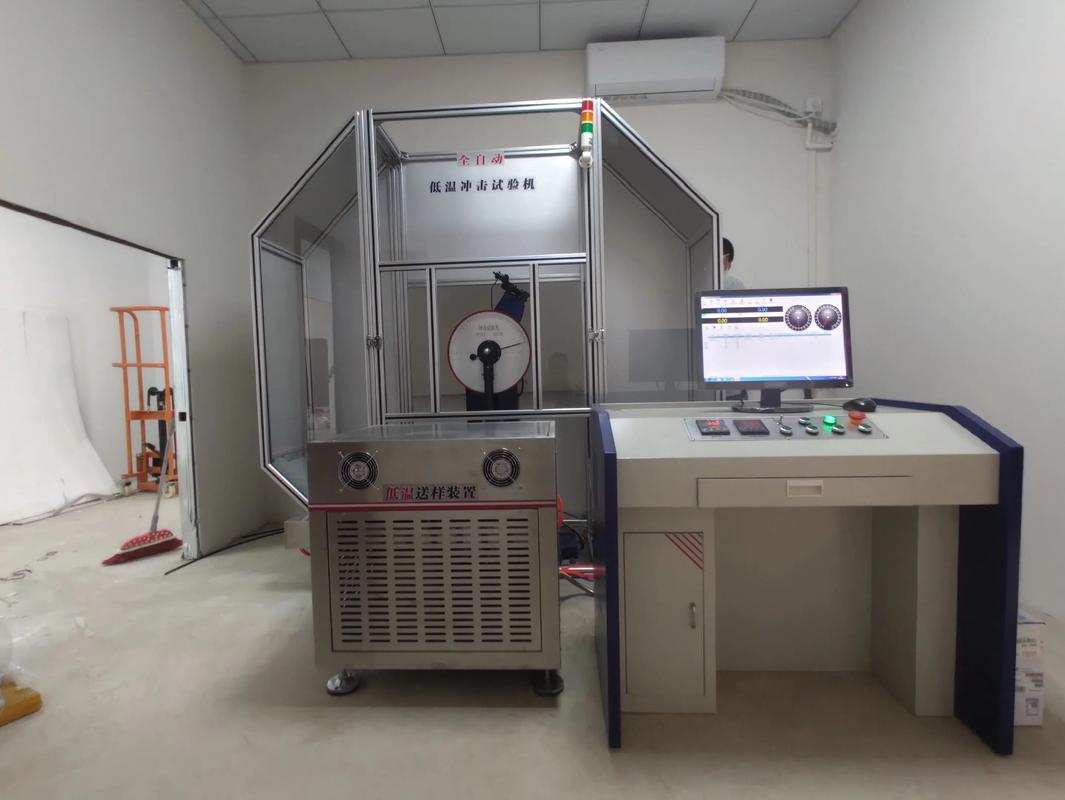

低温冲击，千万别在保温上省成本
做过-40℃夏比冲击的都知道，低温槽的稳定性和均匀性是关键。某些厂家会配一个简易泡沫槽，倒入液氮或酒精，温度梯度大得惊人。试样放到指定温度后，等你夹出来、转移到冲击机，中间几秒的温差就能让结果跳变十几焦耳。
正确姿势：制冷系统要闭环控制，槽内搅拌要充分，最好带温度巡检功能，实时记录。而且试样转移机构要有对中定位，保证从槽里出来瞬间摆锤就能打击。我们目前用的那台，转移时间控制在0.8秒以内，数据很稳。
问：日常使用中如何快速判断冲击试验机的状态是否正常？
答：用标准试样验证。每批测试前，拿几根已知吸收能量的标样（比如V型缺口标准棒）打一下，如果测值在标称值±5%以内，OK；如果偏了，先检查底座水平和地脚螺栓松动，再校准摆锤。很多问题出在安装基础上，机器晃动能吃掉不少能量。
我的一点私人体会
玩冲击机这么多年，最深的感受是：它看着粗犷，实则娇贵。灰尘、振动、润滑不良都会悄悄影响数据。我们的保养周期是每天擦拭摆锤、每周检查钳口磨损、每月校验一次传感器——还不是过度保养，是没办法。❗还有一次，操作员图快，未待摆锤完全静止就上试样，差点酿成事故，必须严格遵循安全规程。
总之，冲击试验机不是一笔简单的采购，它牵扯到标准、试样、环境、人员培训的完整链条。别再傻傻看个报价就下单了，多去现场试机，带着自己的试样去打几个数，比什么广告都真实。
