干了快二十年机械，跟工业齿轮打了半辈子交道。说实话，每次看到设计图纸上那些小小的齿轮参数，心里还是会咯噔一下——不是怕算不明白，是怕又碰上那种拍脑袋选材、最后变形得一塌糊涂的烂摊子。❗
记得十年前吧，接手一个减速机齿轮改型项目，原用40Cr调质，客户非要降本，换45钢不热处理直接干。我当场就拍了桌子……结果呢？装机跑了不到200小时，齿面压溃、噪声大得跟拖拉机似的。从那以后，我逢人便说：工业齿轮这玩意儿，材料是骨头，热处理是灵魂，省什么都别省这道工序。
💡 选材：20CrMnTi凭什么成了“万能胶”？
现在翻开国内齿轮厂的材料清单，20CrMnTi绝对霸榜。渗碳淬火后表面硬度58-62HRC，心部韧性又好，切削加工性也还行——但！是！别以为它没毛病。这材料对渗碳温度、碳势极其敏感，稍不注意就出网状碳化物或者内氧化，磨齿时叫你欲哭无泪。我有个同事，前年做风电增速箱齿轮，图方便用了常规20CrMnTi，结果低温冲击功差一大截，最后全部报废。后来换了20CrMnMo才搞定。所以说，选材得看服役条件：冲击大用高镍合金钢，高速轻载有时粉末冶金齿轮反而更划算。别一根筋。

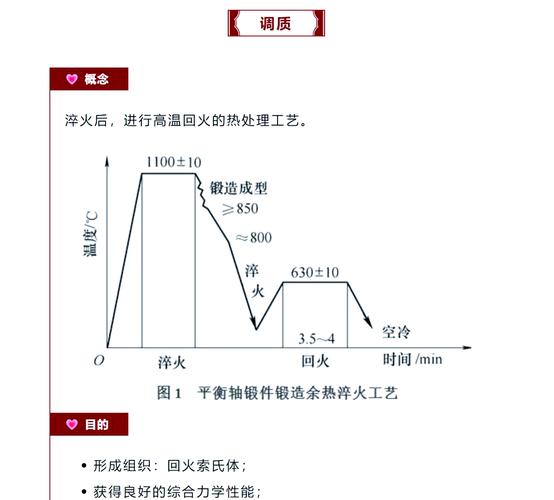

对了，调质齿轮还在用么？当然用，开式传动、低速重载的场合，45钢、40Cr调质处理依然能打，成本低，加工也省心。不过现在讲究“硬化齿面”的趋势不可逆，硬齿面齿轮寿命能提高三五倍，账谁都会算。
🔧 磨齿：被忽视的精度“杀手”
说到硬齿面，就绕不开磨齿。上周去一家外协厂看他们新到的数控蜗杆砂轮磨齿机，精度稳定在ISO 5级，羡慕得我直咂嘴。但回头一想，设备好不等于产品好。砂轮修整频率、冷却液浓度、余量分配……哪个环节出了岔子，齿形齿向就歪了。比如常见的“鬼像”——齿面波浪纹，多半是砂轮平衡没调好或者进给太快。
还记得我亲手干砸的一批齿轮吗？DIN 6级，线速度要求不高，按理说好做。但那阵子赶工期，磨削余量留了0.15mm单边，渗碳淬火后变形超差，磨到尺寸时渗碳层都磨没了，硬度掉到HRC55以下……最后全数报废，老板那眼神，我这辈子忘不了。💔 后来学乖了，变形预测和留磨量一定要结合热处理数据，靠经验猜十有八九得栽。
这里插一句：齿轮精度等级到底怎么选？新入行的工程师总爱照搬标准，其实关键看线速度。ISO 6级适用中低速（<15m/s），再快就得5级甚至4级，否则噪声振动让人崩溃。另外，如果配对齿圈需要修形，那精度等级还得再提一级。
问：齿轮精度等级选6级还是5级，成本差多少？
答：差不多翻倍。5级齿轮通常得用磨齿机精磨，工装检测也更耗时。除非线速度超20m/s或者噪声要求极严，否则6级够用。别被图纸上的高符号唬住，问问自己：真的需要那么高？
问：渗碳淬火后齿形变形太大，有没有绝招？
答：绝招谈不上，但可以三个方向使劲：一是优化预备热处理，让组织均匀；二是设计工装补偿变形，比如预变形夹具；三是合理留磨量，通常单边0.15-0.25mm，薄壁件还得再大些。智能热处理仿真软件也能帮上忙，提前模拟变形趋势，但别全信，实操总有意想不到的偏差。
这几年粉末冶金齿轮、塑料齿轮也冒出来了，用在办公设备、汽车调节器上不错，但重工业领域暂时还撼不动钢铁齿轮的地位。不过谁知道呢？那天看到一家厂用碳纤维增强复合材料做齿轮，寿命实测比钢还高，就是贵得吓人。材料革新这事，咱们只能边走边看。✅
最后唠叨一句：搞工业齿轮，图纸上那些齿数模数只是起点，真正见功夫的，是热处理变形控制、磨齿精度保持和装配时的啮合斑调整。这些细节，教科书不写，全靠在车间里摸爬滚打才能悟出来。所以啊，多下车间，多摸油污，比看一百篇论文都强。
（对了，下次有空写写齿轮断齿分析，那故事更精彩……）
