联轴器选型别再拍脑袋了——从打脸经历说起

说实话，我入行那会儿，在联轴器上栽的跟头，现在想起来脸都疼。那时候刚接手一个搅拌机改造项目，电机75kW，减速机速比挺大，看着原厂配的弹性联轴器挺粗壮，心想照抄呗。扭矩算过，安全系数给了2.0，够保守了。结果呢？三个月不到，弹性体稀碎，停机换了两回。车间主任叼着烟，斜眼看我：“你这选的啥玩意儿？”那时候我才明白，选联轴器这事儿，扭矩只是最最基础的一张入场券。

后来我养成了个习惯——每次拿到新项目，一定先问三个问题：启停频繁吗？有没有正反转？轴向力到底多大？你别小看这三问，它们直接决定了你到底该用膜片、梅花、还是干脆上刚性。不夸张地说，80%的早期失效，都跟没问清楚这三点有关。

就拿那次搅拌机来说，后来拆开一看，不对中量竟然有0.8mm！那台老设备的底座早就变形了，安装师傅直接用垫片垫高电机，拿钢直尺比划两下就紧固地脚螺栓。😡 弹性体在反复挤压下发热、老化、最终碎成渣。换成膜片联轴器后，虽然成本上去了一点，但膜片组的柔韧性天生能补偿一定的角向和轴向偏差，至今跑得稳稳当当。不过话说回来，膜片也不是万能药——它怕冲击，尤其频繁正反转的场合，膜片根部容易疲劳开裂，我就在皮带输送机双驱动上吃过亏。

所以你看，联轴器这玩意儿，看着就是个铁疙瘩，实则是个系统工程。下面我想结合自己跳过的坑，把选型、安装、维护的血泪经验掰开揉碎跟你聊聊。

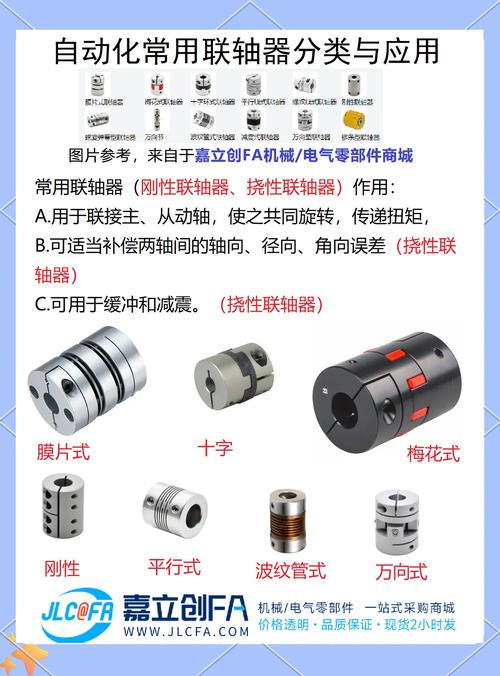

常见联轴器类型，别再只认得“弹性”俩字

很多刚入行的朋友一选型，嘴里就念叨“弹性联轴器”。仿佛带“弹性”就能包治百病。其实弹性联轴器是个大家族，光市面上常见的就分：梅花联轴器、星形联轴器、轮胎联轴器、弹性柱销联轴器……每种对应的工况差异巨大。

✅ 梅花联轴器，中间那个梅花形弹性体，有聚氨酯的、有尼龙的。聚氨酯硬度可调，吸振不错，适合一般泵、风机类，但耐温一般不超过80℃，否则很快硬化。我曾经在烘干线传动上用过，三个月弹性体就变脆断裂，后来换成氟橡胶材质的才稳住。

✅ 膜片联轴器，全金属，靠不锈钢膜片组的弹性变形传递扭矩。精度高、免润滑，能补偿较大的不对中，但价格偏贵。高速离心压缩机、汽轮机这些高价值设备上几乎是标配。不过注意，膜片对轴向力敏感，如果电机有轴向窜动，必须选带轴向限位的结构。

✅ 万向联轴器，这货就猛了，能扛大角度偏差，轧钢机、汽车传动轴都在用。但有个致命缺点——瞬时角速度波动，如果你要求严格的同步性，比如印刷机、数控转台，万万不能用单节万向节，只能靠双节加中间轴来消除波动。

✅ 刚性联轴器，就是个实心套筒或法兰，完全没补偿能力。很多人觉得它最简单最耐用，其实它最挑安装精度。只要两轴对中稍有偏差，就会产生巨大的附加弯矩，轴承寿命直接跳水。刚性联轴器只适合那种两轴本身就非常精密、而且不产生相对位移的场合，比如某些测试台架的连接。

💡 还有种特殊场合用的安全联轴器，扭矩过载时自动打滑或剪切断销，保护设备。有次在建材立磨的选粉机传动上，就因为没装安全联轴器，减速机被里面掉落的金属异物卡死，齿轮直接崩碎，损失几十万。老板脸都绿了。

选型核心参数——扭矩只是起点

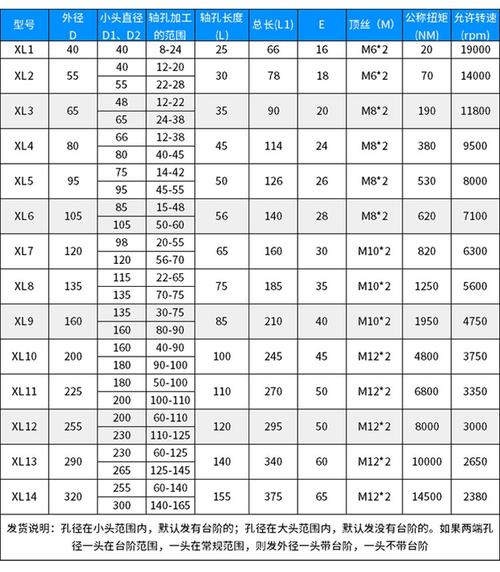

新手最爱问：“多大的电机配多大的联轴器？”这个问题本身就错了。联轴器选型不是看电机功率，是看实际工作扭矩，而且要考虑载荷特性。电机名牌上的额定扭矩，在频繁启停或冲击工况下会被放大好几倍。我们一般会用服务系数Ks来修正，例如：皮带输送机平稳运行，Ks取1.5；搅拌机、刮泥机，有轻微冲击，取1.8~2.0；破碎机、往复泵，强烈冲击，取2.5以上。注意，这些系数都是经验值，每个厂家样本可能不同，但大风向下选大不选小，除非你对工况特别有把握——反正我不敢再拍脑袋了。

除了扭矩，下面这几个参数必须抠死：

• 最大允许转速：高速下离心力可能导致弹性体爆裂或膜片变形。超过3000rpm一定要咨询厂家。
• 角向、径向、轴向补偿能力：这三个偏差是联轴器的命。安装时就要预留补偿空间，不能硬掰。
• 环境温度、介质：有无油雾、酸雾、粉尘？油雾会腐蚀橡胶，粉尘会加速磨损，这时候全金属膜片或鼓形齿联轴器可能更合适。
• 轴孔尺寸及配合公差：别小看，我遇到过轴孔大了0.05mm，键槽受力不均，键槽滚了，整根轴报废。

说到这里，必须答个常被问的问题。

答：没有一刀切的公式，但可以记住一个基准：平稳工况下，联轴器公称扭矩≥电机额定扭矩×1.5；有轻微冲击，≥×2.0；严重冲击，≥×2.5~3.0。更严谨的话，要计算驱动机的峰值扭矩和系统的转动惯量。比如直接启动的鼠笼电机，启动扭矩可能达到额定的2~3倍，如果联轴器扭矩刚够额定，启动时就容易打滑或断裂。曾经有台碎石机，电机是110kW，额定扭矩约700Nm，启动峰值扭矩2100Nm，结果图便宜选了公称扭矩1600Nm的弹性柱销联轴器，没两个月柱销全切断了。换了个额定扭矩4000Nm的才消停。记住，瞬时扭矩才是杀手。

安装与对中的那些“骚操作”

联轴器失效，一半是选型问题，另一半绝对是安装问题。我见过最离谱的，是用大锤把联轴器敲到轴上的，结果联轴器内孔椭圆，同心度直接毁了。还有的老师傅，靠眼睛“瞄”一下就说对中了，激光对中仪放那儿吃灰。你以为省了时间？轴承换得勤、联轴器坏得快，全还回去了。

对中，核心是控制径向偏差和角向偏差。不同联轴器要求不一样：刚性联轴器，径向偏差最好控制在0.02mm以内，角向在0.02°；弹性联轴器宽松些，径向0.1mm，角向0.5°一般可以；膜片联轴器径向0.05mm，角向0.2°算是比较高要求。务必用百分表或激光仪打表，双表法测径向跳动和端面跳动，两个方向都测，在90°、270°位置都读一遍。电机地脚螺栓紧固后，还得复测，因为紧固过程会带来位移。

有一次调试离心风机，振动超标。测下来发现联轴器两端面张口达0.15mm，角向偏差超出允许值两倍多。后来用垫片重新调整电机底座，控制到0.03mm以内，振动值从11mm/s降到2.3mm/s。效果立竿见影！❗ 所以，别嫌对中麻烦，它就是联轴器长寿命的命门。

答：碰到这种情况，先别急着拆。第一步，检查所有螺栓是否按扭矩拧紧，膜片联轴器的高强度螺栓扭矩有严格要求，松或过紧都导致膜片受力不均。第二步，重新测量对中，看径向、角向偏差是否在要求范围内，注意热态偏差——有些风机工作温度高，冷态对中要预留偏移量。第三步，如果对中没问题，怀疑动平衡。膜片联轴器在出厂前一般做过动平衡，但如果运输中膜片变形或螺栓位置装错，平衡就被破坏。可以用动平衡仪在轴上测，必要时加重或去重。第四步，检查轴向间隙。膜片组不应受到持续的轴向拉伸或压缩，轴端应有适当的自由间隙。第五步，摸一下两端轴承座，如果一侧温度明显高,可能是轴承本身问题，或者是联轴器产生的附加轴向力过大，这时候要核对电机磁中心与联轴器轴向限位是否配合好。记住，振动原因往往是综合的，要逐项排除。

说到底，联轴器这行当，书本理论和现场经验缺一不可。有时翻遍样本都解释不了的现象，老师傅一句话点透——因为底座刚度不够，因为环境温差太大，因为蒸汽清洗时水进去了…… 这些都是坐在办公室选型时想不到的。所以我现在除了算参数，一定去现场看，拿手摸一下底座，问问操作工有没有异常响声。就这些碎碎念的细节，帮我避开了好几个大雷。

好吧，就聊这么多。如果你也碰到过什么奇葩的联轴器故障，欢迎来拍砖交流。这行当，就是靠踩坑才能记住啊。
