搞了二十年设备维护，最怕什么？不是买不到好货，而是——明明选的是C3精度、双螺母预压的滚珠丝杠，装机半年，定位误差就飙到0.1mm。原因？说出来你可能不信，80%的“精度衰减”都是我们亲手造成的。对，自己作的。
那次我盯着激光干涉仪的数据，后背发凉。反向间隙居然有0.08mm。新丝杠啊，才跑了不到1000小时。拆下来一看，螺杆滚道磨损并不严重，但预压螺母已经松了。很明显，预压消失。更讽刺的是，这丝杠还是我亲自选的型号，参数绝对没问题。问题出在哪儿？
预压，被忽视的寿命杀手
滚珠丝杠的预压，说白了就是让滚珠和滚道之间一直紧绷着，消除反向间隙。有预压，刚性才好，定位才准。但预压不是越大越好。很多人迷信“高预压等于高刚性”——❌大错特错。预压过大会产生过大的内部摩擦扭矩，结果就是：发热、咬死、或者像我这台，滚道表面疲劳剥落，预压迅速消失。
更坑的是，某些丝杠厂家为了标称“零间隙”，出厂时预压调得异常大。你拿到手，盘动扭矩重得要死，问他们，答复是：“磨合一下就好了。”刚开始没事？等磨合期一过，磨损了，间隙哗啦一下就出来了。这就好比新鞋故意买小半码，指望穿松它——脚废了鞋也没松。对吧？
正确的预压应该是多少？ 根据工况确定。一般轻载高速场合选轻预压（2%~3%额定动负荷），重载低速可以到5%~7%。关键是要实测动态扭矩，别光看样本。我现在的习惯是：新丝杠到货，先上扭矩测试台，跑合一阵再测空载扭矩，必须符合样本给出的范围，偏差10%直接退货。别不好意思，这是保障精度的底线。
问：那已经出现预压不足的丝杠，能补救吗？
答：看结构。双螺母垫片预压的，可以加厚垫片重新调整，但这需要经验和台架，不是随便拧几下螺母就行的。位移式预压的结构更麻烦，基本只能返厂。所以我强烈建议——如果你的设备值钱，买丝杠时直接要求厂家提供可调预压的设计。贵是贵点，但后期省了太多扯皮和停机损失。💡对了，还有一个怪招：有些老师傅会故意在丝杠磨损后，把钢球换成大一微米的，恢复预压。这法子我试过，短期有效，但会改变滚道接触角，长期风险大，慎用。
润滑：别以为黄油就万事大吉
另一个让我交过智商税的是润滑。早些年觉得，丝杠嘛，不就是加黄油？结果一台高速雕铣机，Z轴丝杠半年不到就出现异响。拆检发现，滚珠与返向器之间已经磨出坑了。分析结论是：润滑失效。原因是高速下，普通锂基脂被离心力甩掉，油膜破裂。而正确的做法应该是用丝杠专用高速润滑脂，或者用微量润滑油雾。
讲真，现在很多丝杠都带端部密封，以为能防尘，但润滑剂的选择比密封还重要。特别是带预压的丝杠，滚珠与滚道是点接触，应力极大。没有合适的润滑膜，什么精度都白搭。
问：丝杠到底用油润滑还是脂润滑？
答：一般原则：高速用油，低速用脂。 DmN值（丝杠轴径×转速）超过60000就尽量用油，可以用循环油或油气润滑。低速或者有污染风险的环境用脂，但要用含极压添加剂的合成脂。还有一个小细节，很多人忽略：丝杠的安装方向。垂直安装的丝杠，加脂间隔要缩短一半，因为润滑脂容易往下流，顶部缺脂。你可以自己看看设备手册，是不是经常漏注这一点。
P级标称，就是个童话
说到精度，不得不吐槽现在的“精度等级”。你买P2级丝杠，厂家给的报告是激光检测仪出的，完美。但你装到自己机床上，误差就放大。为什么？温度影响。丝杠热伸长导致的定位误差，比丝杠本身的制造误差大得多。数控系统里的螺距补偿，是在恒温条件下测的，实际车间冬夏差十几度，补偿值根本不准。所以，高端机床为什么用中空冷却丝杠？不是炫技，是不得已。
问：那我们买不起中空冷却的，怎么处理？
答：只能靠预拉伸。普通的做法是把丝杠一端固定，另一端预拉，拉伸量根据材料的线膨胀系数和工作温升计算。这个拉伸量要精确，多了丝杠弯曲，少了没效果。我一般会做实验，让机床连续跑几个小时，用激光干涉仪复测，修正拉伸量。很费时，但比退货重做强。所以，买滚珠丝杠时，如果供应商能提供热特性曲线，那真是谢天谢地——可惜国内大部分供方连这个都没有。
选型时，别被样本参数骗了

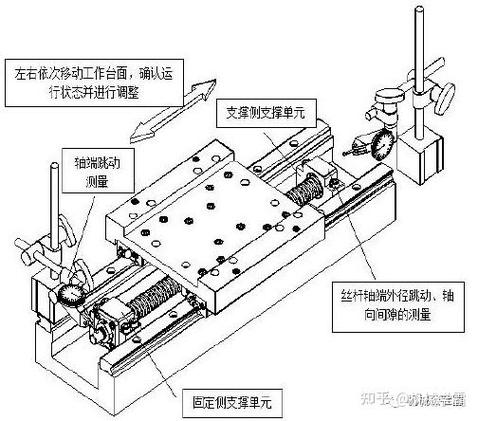

说点得罪人的话。样本上的额定动负荷？那是实验室数值。实际使用时，安装面精度、温度、速度系数都会影响寿命。我见过最离谱的案例，一台龙门铣，因地基沉降导致丝杠安装座扭曲，丝杠承受径向力，三个月就出现疲劳剥落。样本会告诉你，滚珠丝杠不能承受径向力，但现场有几人真正把安装同心度调到5微米以内的？
所以选型不能只看负荷。要关注丝杠系统的整体刚度，包括轴承座、螺母座、联轴器。必要的时候做模态分析。还有，长行程的丝杠要校核临界转速，别让它发生共振。这些不是理论教条，是我赔过钱买来的教训。

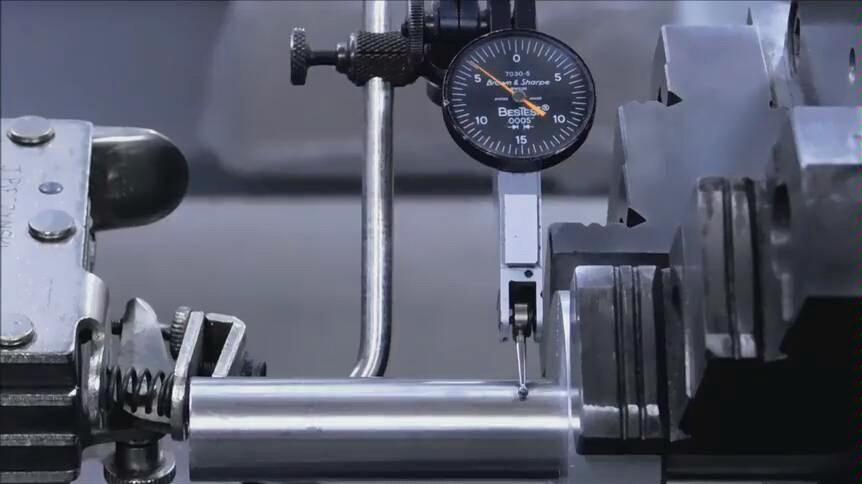

最后唠叨一句：买滚珠丝杠，不要默认供应商懂你的工况。你要把自己变成半个专家。拿着扭矩扳手、千分表去验收，比什么都实在。机械这行，数据不会骗人，但人可能会。❗
