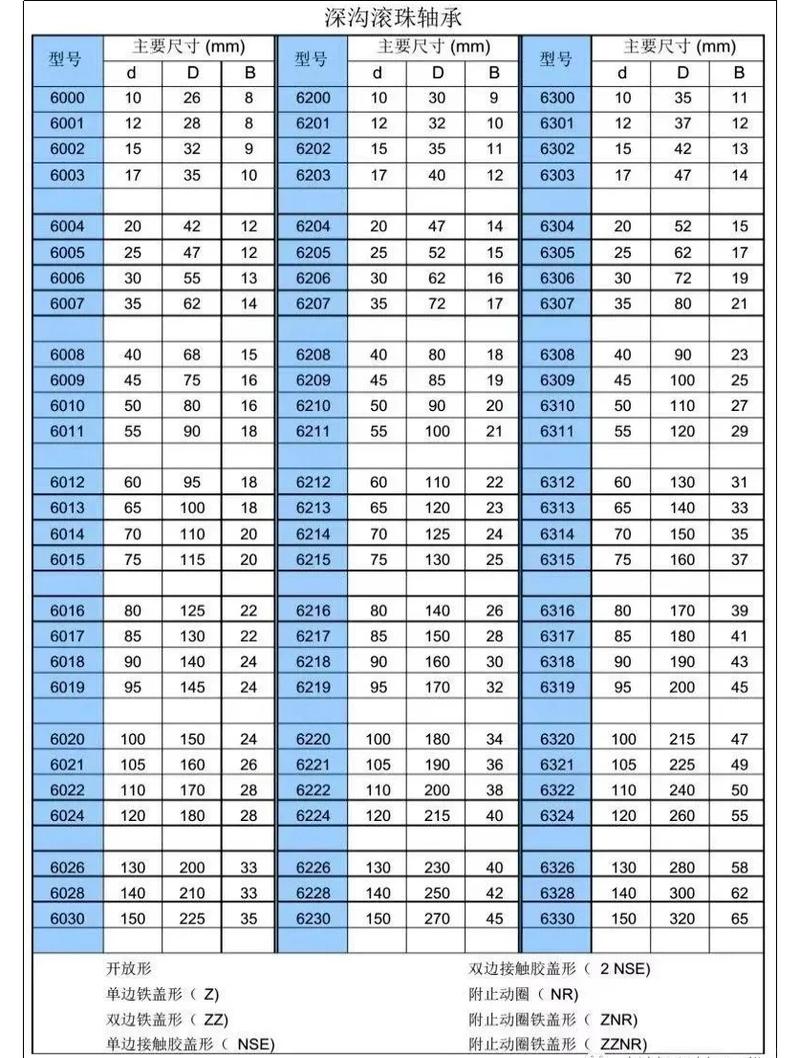

轴承选型：别被样本参数骗了
我碰到过一个案例：振动筛轴承，按样本算寿命应该20年，结果3个月就剥落。拆开一看，润滑脂全干了，滚道压痕密布。为什么？冲击载荷没考虑，当量动载荷算小了，而且润滑剂选错——二硫化钼脂在高温下结焦，反而成了研磨膏。
问：手册上算出来的寿命很长，为什么实际几个月就坏？ 答：因为样本是理想条件，实际工况复杂多了。比如你的设备有振动、倾斜，甚至只是安装时敲了内圈，寿命就可能打对折。我习惯把计算寿命再乘个0.5甚至0.3，再结合现场经验。还有，别忘查润滑修正系数a23——很多手册放在角落，容易漏。
关键点：一定要问清楚用户的真实载荷谱、环境温度和污染等级。这些参数样本给不了你，得靠现场摸底。
润滑的秘密：不是越多越好
我见过最夸张的，工人拿着黄油枪往密封轴承里硬怼，直到油脂从密封盖挤出来——还觉得这样才保险。没错，轴承完蛋得更快。润滑过量，搅拌发热，温度飙升，油脂氧化变稀流失，然后就是干磨。
普通轴承，填脂量一般是内部空间的1/3到1/2。高速轴承更少，可能1/4就够。用什么脂也讲究。记得检查基础油粘度：转速系数DN值高，就要选低粘度。有些厂图省事，全厂统一一种脂——简直是灾难。比如电机轴承和重载输送辊轴承，咋能一样？
问：轴承到底加多少润滑脂合适？有简单判断方法吗？ 答：有个经验公式：填充量(g)=0.005×轴承外径(mm)×轴承宽度(mm)，差不多就是1/3空间。高速场合再减半。初期跑合后，注意温度，如果比环境高30-40℃还往上窜，可能就是脂多了或选型不对。不过话说回来，最好还是听轴承厂的推荐，他们有图表。
还有个槽点：密封轴承“免维护”是相对的！以为盖了密封盖就能一劳永逸——醒醒吧。粉尘大的地方，照样会进去。定期补脂或清洗重新加脂，别懒。
安装与拆卸：暴力敲击=谋杀
你知道轴承60%的早期失效都源于安装不当吗？触目惊心。有些师傅拿起铜棒就砸，内圈划伤了都不知道。特别是圆锥滚子轴承，游隙调不好，不是太紧发热烧死，就是太松晃动损伤。

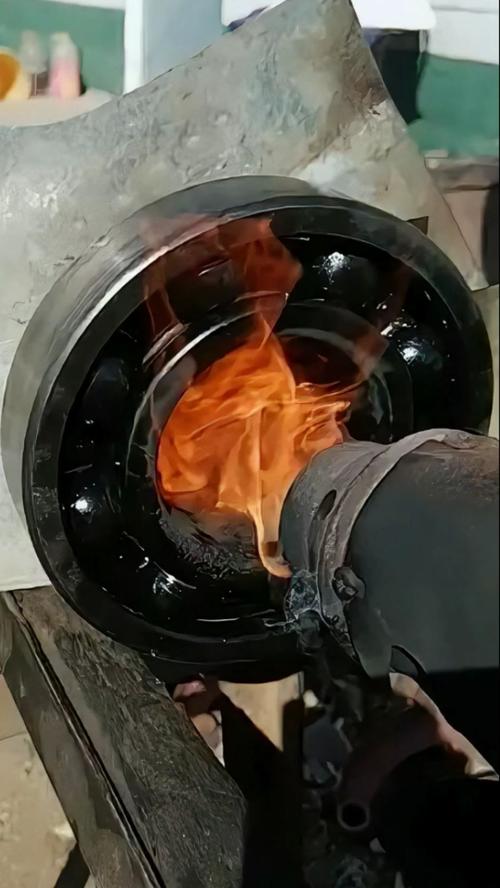

热装是基础操作。买个感应加热器，几千块钱，省下的停机费不知多少倍。我见过用气割焰烧轴的——局部过热，材料金相都变了，轴弯了不说，轴承内圈卡死拉不出来。还有用锤子砸套筒的，保持架变形，滚动体别死，一转就尖叫。说实话，这些做法跟钱有仇。
拆卸也一样。液压拉马、注油法，工具到位，事半功倍。有些重型轴承，内圈过盈量大，硬拉会拉伤轴颈。用高压油泵往锥形孔注油，轴套胀开，轻松拔出——这些技术不难，就是得学。
记录也很重要。每次更换轴承，记下运转小时数、损坏形态，慢慢你就能摸出规律。比如发现都是外圈转动磨损，可能是轴承座精度差；都是内圈微动腐蚀，可能是配合太松。这些经验，样本教不了你，全是踩坑踩出来的。
别总怪轴承，先反思自己咋用的
说实话，工业轴承这玩意儿，技术透明得很。但要把故障率降下来，靠的是细节——选型时多问一句、安装时多测一微米、润滑时多查一次表。有时候，故障分析会让人火大：“轴承抱死烧坏了”——拆开一看，里面全是铁屑。原来焊修时不清理，焊渣落进轴承座。这种低级错误，却频繁发生。
还有一次，食品厂输送带轴承损坏，拆开发现黄褐色黏稠物，不是润滑脂，是糖浆！工人用热水冲洗设备，密封失效进水，糖分稠化，轴承直接卡死。环境啊环境，选封盖式轴承或者加密封圈就能解决的事。
好了，就说这么多。记住一点：轴承是精密零件，不是锤子。你对它好，它才不撂挑子。
