说实话，第一次接触封口机，我差点把手指头烫熟。那时候刚入行，在一家食品厂做设备维护，看着老师傅三两下调好温度，袋子一过，完美密封——轮到我上手，温度调高了，袋子直接熔断，粘在加热条上冒黑烟。老板脸都绿了。从那以后，我就跟封口机杠上了，这一杠就是十年。
封口机到底怎么工作的？原理其实不复杂

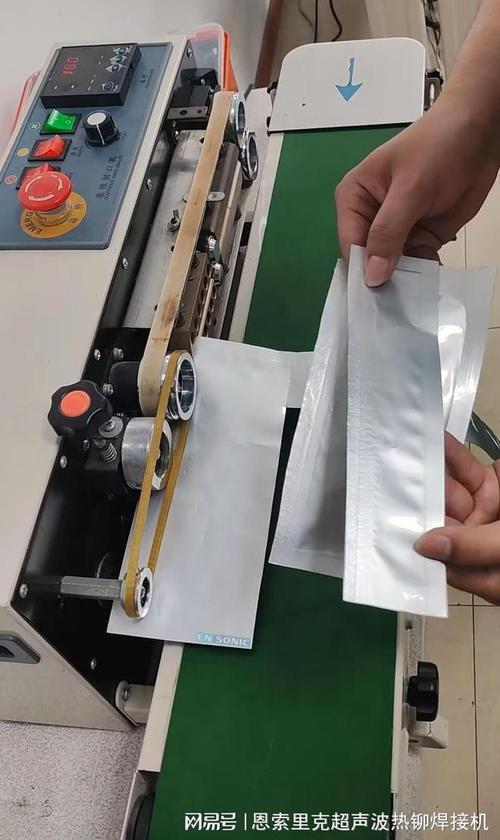

简单讲，就是通过加热把包材熔化，然后加压让它粘合。但这里面门道可多了。热封合方式就有恒温式、脉冲式、超声波式……我最早接触的是那种电热丝加热的恒温热封口机，温度设定好，加热条持续发热，袋子一放，踏板一踩，合上几秒就完事。这种机器便宜，几千块，但缺点也明显——温度控制很粗糙，稍微厚一点的复合袋就搞不定。后来换成脉冲式的，电流瞬间加热，封口强度高，适合铝箔袋、蒸煮袋这类，但调试要求也高，搞不好就切不断或者烫穿。再高端一点就是超声波封口机，不用直接加热，靠高频振动把分子摩擦热封合，适合液体包装，因为不怕水渍、油污，封口牢固还不产生污染——就是贵，一台动不动十来万。😒
还有个气动封口机，靠压缩空气驱动压合，速度快，适合流水线。不过话说回来，选哪种，得看你包啥东西。我见过很多小厂，明明封个简单的PE袋，非要上脉冲式，结果操作工不会调，封出来全是皱褶，废品率飙升。这就涉及到选型的第一大坑——盲目追求高端。
选封口机，先搞清你的“敌人”是什么
这里的“敌人”，指的是你的包材。塑料、铝箔、复合膜……不同材质熔点天差地别。PE大约110-130℃，PP就要160-170℃，PET更离谱，上到250℃。如果你用恒温机封PET，等着闻烧焦味吧。所以，一定要先确认你的包材材质和厚度，再决定封口机类型和温度范围。我建议——✅ 先用样品去设备厂家实测，别光看参数。有些厂家标得天花乱坠，实际一测，温度波动±10℃，根本没法用。
另外，封口宽度和长度也不能忽略。有一次我们给客户做方案，对方要求封口宽度10mm，但没注意到他们袋子边缘有折边，结果常规压合轮根本吃不住，最后只好加装导向板才解决。这种小细节，教科书和宣传册上从来不写！
维护与调试：这些小毛病能逼疯你

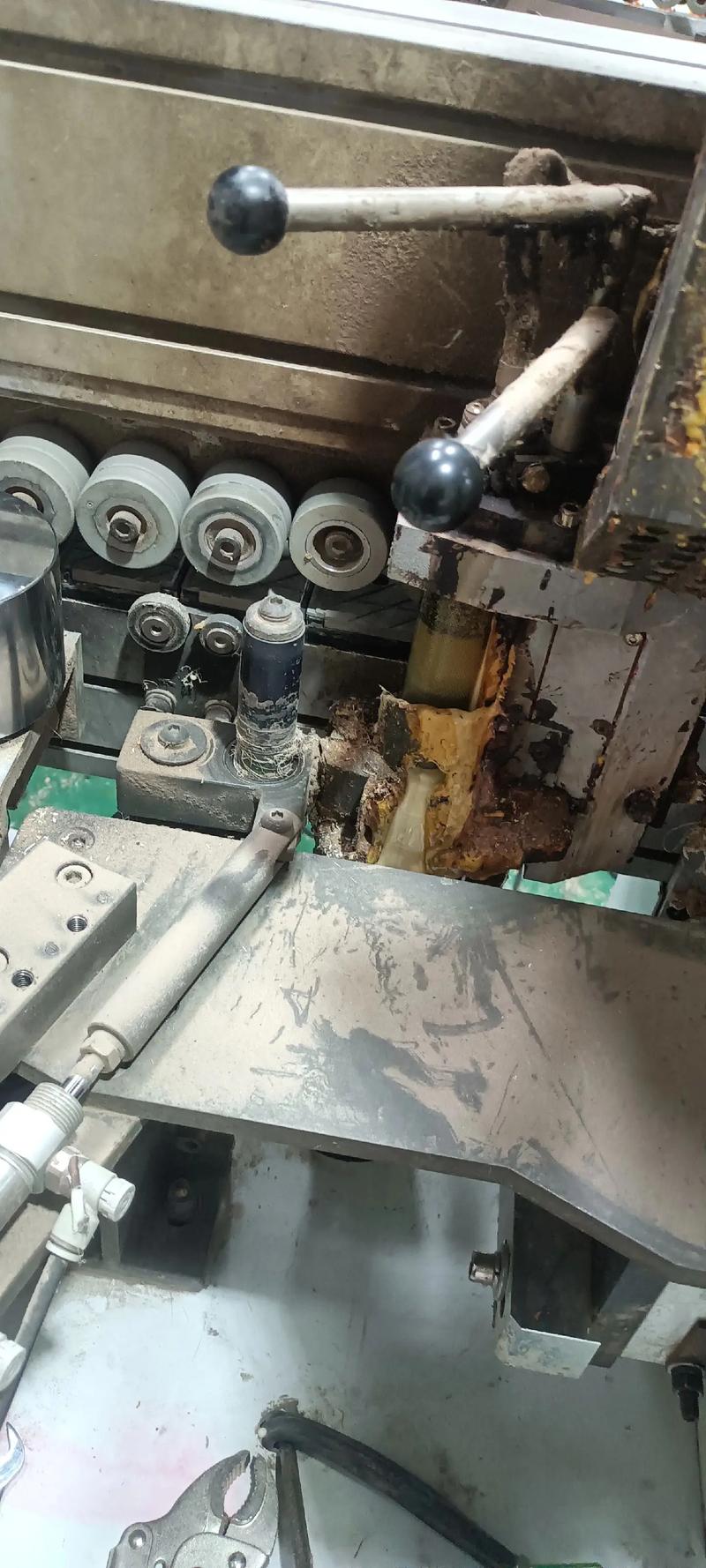

封口机用久了，毛病一堆。最经典的就是封口不平整——起皱、气泡、断续密封。这多半是压力不均或者加热条老化。我修过一台连续封口机，封出来总是歪歪扭扭，拆开一看，牵引硅胶轮磨成了椭圆形，导致速度时快时慢。换个轮子就解决了，但查问题花了一整天。所以，定期检查易损件是必须的，别等出故障再弄。
还有个更头疼的：封口不牢固。尤其真空封口机常见，抽了真空，袋子一缩，封口处应力大，容易漏气。这时你要检查封口温度是否足够、封合时间够不够长、冷却是否到位。我习惯用手撕法测试——封好冷却后，横撕竖撕，看撕裂路径是否在封口外，还是从封口处剥离。💡 如果从封口处剥离，说明没熔合好，大概率温度不够；如果撕裂时部分材料拉丝，可能是温度过高。
这里顺便回答几个经常被问到的问题：
问：我的封口机封完后袋子总是卷边，怎么办？
答：卷边一般是因为上下加热条温度不均匀，或者压力偏向一侧。你可以用感温试纸检查加热条各点的温度，差值不应超过5℃。如果温度均匀，就调整压力弹簧，让压合面平行。还不行的话，查看冷却风扇是否正常工作，有时过热也会导致塑料变形卷曲。
问：自动封口机和半自动封口机，我该选哪种？
答：这看你的产量。如果一天封几千个袋子，人工踩脚踏踩到怀疑人生，肯定上自动封口机或连续封口机。我们给一个零食厂做的方案，原来用4台半自动机，4个工人三班倒，换成一套皮带式连续封口机加理袋机构，现在3个人管两条线，产能翻倍。但如果你是小批量多品种，半自动更灵活。自动机调一次参数要半天，万一临时换规格，麻烦死。
那些年我用过的奇葩封口机
行业里有几款封口机，真的让人又爱又恨。比如某牌的手压式封口机，一百多块，家庭用还行，但居然有小型作坊拿来封化工原料袋，结果加热条三个月就腐蚀穿，差点出安全事故——所以工业用途千万别贪便宜。还有那种“万能”封口机，号称什么材料都能封，实际上一台机子配几种压合模，切换起来费劲，精度还差，最后发现不如买几台专用便宜机。🤦
最坑的还是二手封口机——很多改装过，温控器不准，线路老化。我帮朋友看过一台，买回来封口机冒火花，拆开是内部接线用普通电线，根本不是耐高温线。所以买二手一定要会验。
最后说个题外话
封口机这东西，看着简单，但涉及到热力学、材料学、机械传动，想用好真得花心思。我见过太多企业，设备投资几百万，却舍不得请个懂行的调试人员，结果生产线趴窝，损失更大。别等出了问题再问，平时多看、多摸、多试，经验自然就有了。记住：你糊弄机器，机器就会糊弄你的产品。
好了，今天就扯这么多。如果还有问题，欢迎留言交流——虽然我不一定有时间回。😏
