2026-07-18 08:39:45 作者：网编
分类：文章
那天半夜，我被一个电话吵醒。电话那头，操机的小王声音都在抖：“师傅，锥度又割废了！上下差 0.1mm，客户明天就要货……”我叹了口气，这已经是本月第三次了。线切割这玩意儿，说难不难，可一旦碰上锥度、变锥、上下异形，简直能把人逼疯。书本上的理论一套一套，但真到机床上，全是细节上的魔鬼。
如果你还没被锥度折磨过，要么你刚入行，要么你运气实在太好。不过话说回来，玩线切割的，谁没交过学费？
锥度，怎么就那么难伺候？
线切割的原理其实简单：一根钼丝或铜丝，通上高频脉冲，对着工件“滋滋”放电，腐蚀出形状。可一旦要切斜度，UV 轴一动，事情就复杂了。线不再是垂直上下，而是斜着走。这时候，放电间隙、电极丝损耗、工作液冲淋、导轮抖动……所有微小的变量都会被放大。
线切割锥度切割UV轴偏移示意图
我见过太多人，把参数表背得滚瓜烂熟，可一上机就傻眼。比如切个 5 度的锥度，上下平面尺寸差了一截。书本说调整火花间隙补偿就行，但实际你会发现，丝振、导轮磨损、甚至水的冲力都能让精度飞走。有次我切一个 30 度斜顶，用了三卷丝试参数，最后才发现——导轮里面的轴承已经松了。换一组导轮，所有问题消失。擦！
那些书本不写的参数玄学
那些书本不写的参数玄学
说实话，我当年学线切割，师傅第一句话就是：“忘掉书本里的标准参数。”机床不同，丝的状态不同，甚至天气湿度不同，结果都不一样。下面说几个我拿废料堆出来的经验，看看你中过几条。
1. 锥度切一半，丝断了。 不止是张力问题。斜切时，丝与导轮接触位置改变，磨损加剧。我的习惯：切锥度前，手动检查导轮槽，用百分表打一下跳动。超过 0.005mm 直接换。别省那几个钱。
2. 上下异形编程，路径莫名奇异。 有些控制系统算法老旧，处理上下异形时会把圆弧拟合成一堆小直线，导致表面粗糙。千万别迷信自动编程，必须手动微调过渡点。有一次我切一个上圆下方的零件，自动路径让丝在方角处停顿了 0.1 秒，结果切出一个深痕。后来我在代码里插了个圆弧过渡，世界安静了。
3. 工作液冲淋，角度越大，越易断丝。 斜切时，火花放电区容易缺液，产生拉弧。我的怪招：用一个额外的细管，对准切口上部冲油，或者提高喷流压力。有人说这违背“沉浸式”原则，但实用啊。
问：我切的锥度总是上大下小，该怎么处理？
答：这个问题，十个新人九个遇。首先，检查导轮。导轮磨损会让丝的位置偏移，直接导致锥度误差。其次，确认你设置的电极丝直径与放电间隙是否匹配真实值。比如你用 0.18mm 的丝，编程时假设间隙 0.10mm，但实际因为损耗，间隙可能只有 0.08mm。上大下小，往往是因为上导轮离工件更远，误差被放大。最简单的验证方法：切个四方锥度测试块，测量上下口尺寸，反推实际间隙，再补偿。另外，别忘了检查 UV 轴回零精度，很多老机床回零有机械误差，要用千分表实测。
问：切变锥度（渐变角度）时，表面总有波纹，怎么办？
答：变锥度意味着 UV 轴在连续运动，对机床刚性要求极高。波纹多半来自机械振动。你可以先从程序下手，降低进给速度，尤其是角度变化快的区段。如果还不行，检查丝的张紧装置。恒张力控制在变锥度时特别关键，张力波动会让丝像琴弦一样抖。有些旧机床的张力轮是机械式的，反应慢，建议改成磁粉式或伺服闭环张力系统。另外，工作液过滤干净吗？别说我唠叨，很多波纹其实就是微小颗粒的二次放电造成的。最后，试试降低脉冲能量，用多段加工：粗割留量，精修两次以上，最后一次用极小的电流。信我，慢工出细活。
我的那些翻车现场与救命绝招
刚入行那会儿，我狂妄得很，觉得线切割不就是个二维轮廓？结果第一次切锥度就打脸。那是一套模具滑块，要求 8 度斜面，割出来试模时根本装不进。检查发现，锥度面有严重的腰鼓形，中间凹进去 0.03mm。当时想破头，后来发现是导轮支架刚性不足，丝在中间段受力后偏移。最后在支架上加了个加劲肋，才搞定。
现在，我养成习惯：但凡新机床或刚修过，必须做一个“锥度马拉松测试”——连续切 10 个同样的锥度件，测量一致性和表面质量。这能快速暴露机床的热变形、丝损耗趋势。数据不会骗人，很多时候你以为调好了，跑两个零件又漂了。
还有一次，切个精密电极，要求清角极小的锥度。我试了多种切割路径，最后发现，用“变频进给”并配合“拐角减速”策略，能显著减少塌角。具体就是在拐角处降低放电能量和进给速度，让丝在角部多“磨”一会儿。这招是我从慢走丝上偷来的，用在快走丝上居然也有效。
说到这里，真想吐槽一下那些机床厂家的参数表，虚得不行。他们给出的最佳速度，是实验室条件下的，实际加工工件材质不均、装夹有应力、丝用了半天后，完全两码事。所以，别死守参数，拿废料试出你自己的数据库。

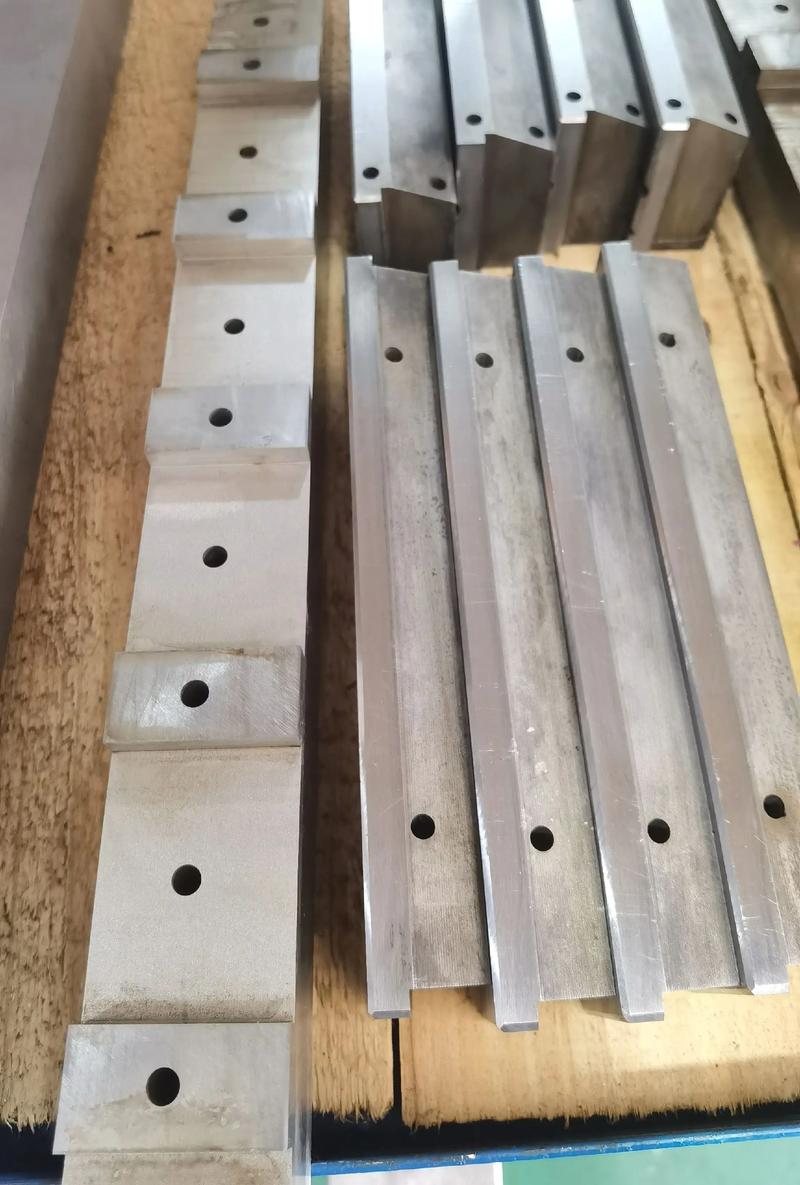

线切割锥度加工样件表面质量对比
最后，我得啰嗦一句安全。锥度切割时，丝倾斜后，上机头和下机头动作范围变大，很容易撞到夹具或工件凸台。编程时，一定做空跑模拟，看 UV 轴行程有没有干涉。我就撞过一次，把上导轮座都撞歪了，几千大洋没了。惨。
线切割这行，越干越胆小。但也正是这些磨人的细节，让我觉得它有趣。当你终于让机床听话，切出镜面般光滑的锥度面时，那种成就感——啧，值了。如果你也有切锥度的独门秘技，欢迎留言交流，一起少走弯路。
总之，记住三件事：导轮常查，间隙试切，路径模拟。能做到这三点，起码能避开 80% 的坑。剩下 20%？靠命。😆
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：线切割：锥度切割总翻车？这些邪门经验书本上绝对没有
文章链接：https://www.zystgy.cn/a/55123
