后来自己上手，才明白那话不是吓唬人。火花四溅，工作液溅到手上能烫出泡，电极动不动就烧糊……但也就是这玩意儿，救了我无数次急。比如那个凌晨三点，客户堵在门口要样品，CNC干不了的交错窄槽，全靠电火花硬生生打出来。✅
放电？不，是“雷劈”出来的精度

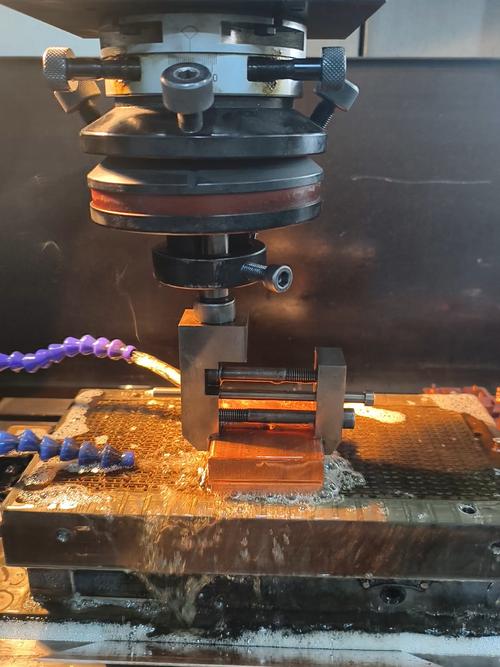

都说电火花加工靠放电——其实不对。严格讲是局部、瞬时的热熔化。脉冲电压把工作液击穿，瞬间产生上万度高温，金属直接气化或者熔化甩出去。每秒几万次这种微型“雷击”，工件表面就一层层被剥掉。重点不在电压高，而在脉冲能量控制。你要是傻乎乎调大电流，效率是上去了，表面粗糙度能让你哭出来——跟月球表面似的。
我刚入行那会儿就犯过这错误。急着赶工期，把粗加工参数往死了加，结果电极损耗率飙升，打完一件活儿，电极自己短了半毫米。客户验收时拿卡尺一量——差了0.3！老板当场脸都绿了。❗所以说，放电参数这东西，是门手艺活。脉宽、峰值电流、休止时间，三者要像调鸡尾酒一样去找平衡。别人给你个标准参数表没用，因为每台机床的刚性、工作液流动状态都不一样。
电极选铜还是石墨？别争了，听我的
这是个能吵翻天的话题。我见过坚持只用紫铜的老顽固，也见过把石墨吹上天的销售。实话实说，各有各的坑。

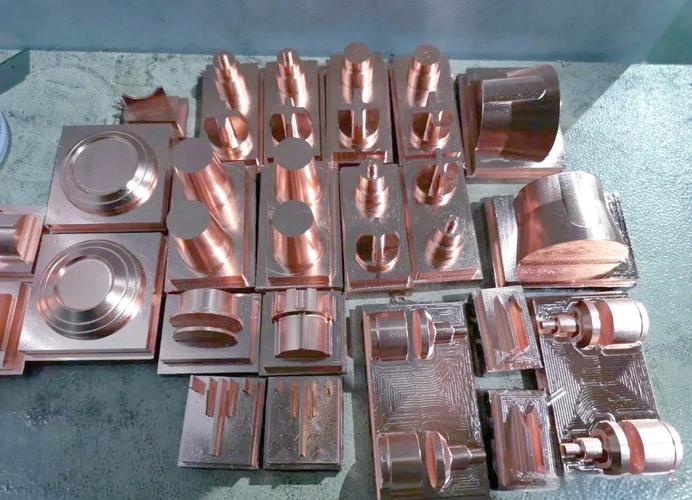

紫铜电极导电好、损耗小，加工出来的表面细腻，但——非常难加工成复杂形状，又软又黏，铣削时刀具磨损快得离谱。石墨倒是容易切削，耐高温，但粉尘大得要命，机床导轨被石墨粉研磨得寿命狂减。记得有一次我用石墨打深窄筋，电极没损耗多少，但机床丝杆“嘎吱”叫得人心慌，拆开一看全是黑泥……💡我现在的策略是：批量小、形状简单用紫铜；大批量、复杂形状上石墨，但机床防护必须做到位。
哦对了，还有一种钨铜合金，专治各种硬骨头，比如硬质合金模具，那东西用紫铜根本打不动。不过价格嘛……反正老板心疼的时候我就装没看见。
线切割不是万能，但离了它真不行

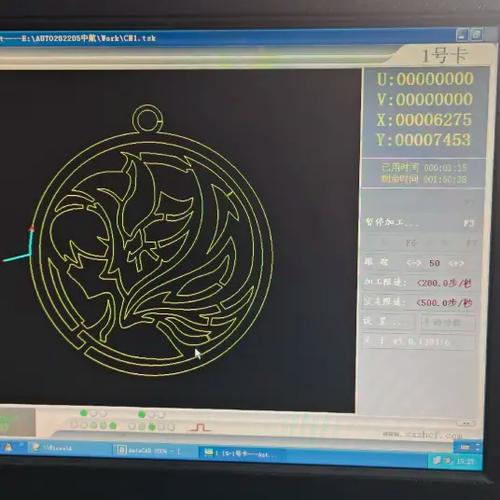

电火花加工里，线切割的名气最大。一根移动的钼丝或铜丝当电极，切通孔、切异形，精度能做到±0.005mm以内。但是——你有没有遇到过断丝？
有一次我加工一块400mm厚的不锈钢，丝走到一半，“啪”断了。重新穿丝、抽废液、定位……整整浪费半天。原因只是工作液脏了，放电不集中，局部高温烧断了丝。所以老手都知道，线切割的效率和质量，七分靠工作液。过滤芯该换就得换，别省那个钱。
问：电火花线切割能不能割铝件？听说会腐蚀。
答：能，但要小心。铝的熔点低，放电时容易产生大量微细铝屑，黏在导丝嘴上导致短路。我通常会把电流降低20%，并且加大冲刷流量。还有，不能长时间停机，否则丝会被腐蚀断——这点教材上不写，全是我用断丝堆出来的经验。
问：为什么我加工出来的表面有时有裂纹？
答：那叫“微观裂纹”，罪魁祸首是脉冲能量过大或者冷却不充分。高温过后急冷，表面形成热应力层。解决方法很简单：减少单脉冲能量，或者进行多段精加工，最后一刀电流要小到几乎看不到火花。再不行就上混粉工作液，可以改善表面完整性。
选设备？先搞清楚你要伺候什么材料
市场上电火花机从几万到几百万的都有。我不是吓人，有些人贪便宜买了不知名牌子的“经济型”机床，结果精度靠运气，售后靠吼。❗记住一句话：机床的机械精度比电气系统更重要。主轴垂直度差一丝，你打出来的孔就是歪的，伺服再灵敏也白搭。
还有个坑：盲目追高速化。有些厂家宣传“镜面电火花”，听着高级，实际对操作员要求极高。你给一个新手，他能在触摸屏上戳半天调不出参数，最后乖乖用传统工艺。所以，买设备前先评估自己团队的能力，别让机器成了摆设。
至于那种带自动换电极、自动定位的高端货……说实话，大厂必备，小作坊慎碰。一是贵，二是坏了修不起。我有次帮朋友看一台二手进口火花机，液压系统漏油，拆开发现密封圈老化，国内根本找不到配件，最后找车床自己车了个尼龙圈顶替——能用，就是每次开机都担心漏。这种刺激，不是谁都受得了。
问：电火花加工和激光切割比，哪个更适合薄板？
答：薄板果断激光。电火花慢得像蜗牛，成本还高。但一到厚板、或者需要高精度异形盲孔、硬脆材料，电火花就是爷。激光切厚板锥度大，切面质量差，电火花能给你漂亮的垂直壁。别想着用一种工艺通吃，那是外行想法。
说到底，电火花加工是个“寂寞的工种”——机床在那滋滋响，你一站就是半天，盯着放电状态，听着声音是否均匀，闻着有没有糊味。干久了，靠耳朵都能诊断故障。比如放电声突然变闷，多半是排屑不畅；如果听到清脆的“啪啪”声，那是电弧放电，赶紧停机，不然工件和电极一块儿烧。
这些年，我也带过不少徒弟。最怕他们上来就问：“师傅，这个参数怎么设？” 参数是死的，工艺是活的。我宁愿他们先搞懂电腐蚀到底是怎么发生的，理解能量分配，明白极性效应——比如正极性加工和负极性加工的应用场景完全不同。搞模具的用负极性居多，因为能减少电极损耗；打硬质合金就得反着来。
还有一个容易被忽略的点：工作液的“老嫩”。新液太稠，放电稳定但排屑困难；老液太脏，绝缘性下降容易拉弧。老司机都是新旧混合用，就像熬汤得兑冷热水。这些歪门邪道，书上不会有，但干过五年以上的，肯定都暗笑点头。
最后吐个槽：现在网上总有人吹“电火花加工要被淘汰了”。纯属外行扯淡。你去看看航空发动机的涡轮叶片冷却孔，不用电火花怎么加工？激光吗？笑死，那得把叶片烧穿。再比如精密连接器模具、微型齿轮，这些硬骨头还得靠放电加工一点一点啃。只要制造业还需要复杂形状的高硬度零件，电火花就一直有饭吃。💡
当然，前提是你别把它当成粗活工具。善待参数，勤换耗材，这台机器能陪你十几年。我厂里那台93年的日本沙迪克，到现在精度还能打，除了噪音大点，比某些新机还靠谱。所以，别光看参数表，去听听它工作的声音，那才是机器的灵魂。
