上周那批尼龙件又打废了。一炉子东西歪歪扭扭粘在底板上，抠都抠不下来。旁边的小王心疼得直咂嘴——材料钱、机时钱，外加半天功夫。我反倒想开了，这几年被3D打印折腾得还少吗？习惯就好。
速度与成本的幻觉
很多客户一上来就问：这东西3D打印多快？多便宜？我每次都得耐心解释——快慢是相对的。单件打样，确实比开模快得多，但你要是想着批量生产……算了吧。去年接了个急单，200个ABS小壳体，客户说模具来不及，全用FDM打。我们三台机器连轴转了整三天，后处理又花了两天，最后成本摊下来，一个零件将近80块。开模的话，单个成本不到5块。客户脸都绿了。
但这不代表3D打印没戏。某些场景下它简直是救星。比如那个做医疗器械的朋友，有个植入物需要多孔结构促进骨长入——传统机加工根本做不出来，粉末床熔融技术却能轻松实现。而且拓扑优化后的轻量化支架，强度完全满足要求，减重超过40%！这种时候就值了。对吧？
问：都说3D打印能节省模具成本，实际做个小批量零件划不划算？
答：看批量。我们内部算过一笔账，对于一般的工程塑料零件，如果批量在50件以下，3D打印（尤其是SLS）综合成本常低于简易模具。但要注意，这不是绝对的——如果零件结构特别简单，CNC加工可能更便宜；如果零件需要螺纹、高精度孔，3D打印后再攻丝、铰孔，成本又上去了。所以一定得具体分析，别被忽悠。
材料那些事儿——不光是塑料
一说到材料，我就想吐槽。好些人以为3D打印就是玩塑料，树脂啊尼龙啊，其实现在金属打印已经相当成熟了。不锈钢、钛合金、铝合金、钴铬合金……还有陶瓷、甚至混凝土。不过材料有多牛，缺陷就有多隐蔽。
记得第一次用钛合金粉末床熔融，打印一批航空支架。外观漂亮得很，荧光渗透检测也过了，结果X光下发现一堆内部疏松——位置偏偏在受力关键区。后来才弄明白，预热温度没控制好，加上扫描策略不合理，导致热应力积聚。那批货直接报废，十几万打水漂。❗
更别提粉末的处理了。钛粉易燃易爆，筛分回收时我们都提心吊胆。安全措施一点不敢马虎——氮气保护、防爆吸尘器、接地线……每次换粉就像进了拆弹现场。但有些打印机厂家把这些风险轻描淡写，实在不该。
问：金属3D打印件可以直接当最终零件用吗？
答：可以，但通常需要后处理。比如刚刚说的航空航天零件，必须热等静压（HIP）来闭合内部缺陷，然后机加工关键表面、做表面处理。有些装饰件可能喷砂、抛个光就行。直接打印态的表面粗糙度一般在Ra 8-12微米，有摩擦要求的零件肯定要再加工。还有残余应力问题，需要热处理消除。所以别被“净成型”这个词迷惑，后处理链条长着呢。
精度陷阱与后处理噩梦
精度！精度！多少人栽在这上面。去年有个做机器人的客户，图纸要求±0.05mm，他以为光固化（SLA）随随便便就能达到。结果打出来装配干涉，跑来质问。我让他调出设备精度报告——定位精度±0.1mm，层厚0.1mm，怎么可能保证0.05？光敏树脂还有收缩率呢。💡
其实每种工艺精度范围不同：FDM一般±0.3-0.5mm，SLA能到±0.1-0.2mm，SLS也类似，金属粉末床熔融可以做到±0.05-0.1mm，但受制于层厚和支撑。而且尺寸越大的零件，累积误差越夸张。我曾经打过一个600mm长的尼龙件，对角线偏差直接飙到1.2mm——最后只能分割打印再粘接，费死劲。

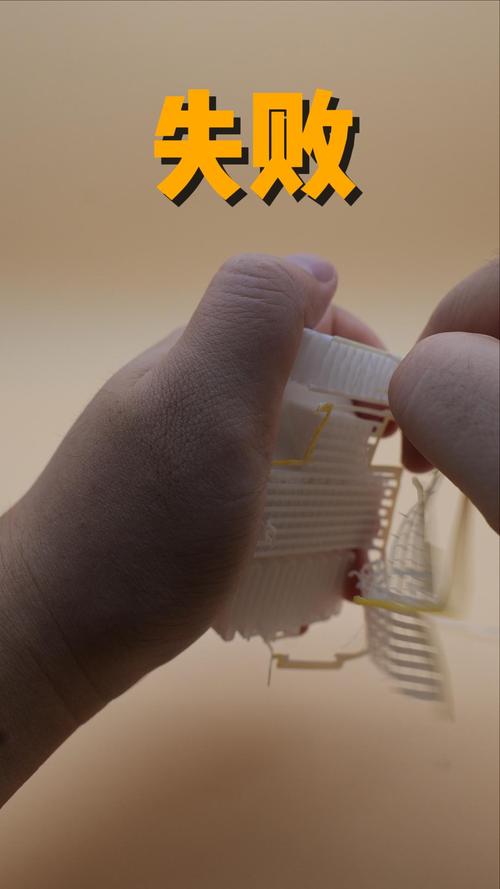

后处理呢？简直是噩梦。FDM要拆支撑、打磨、填补、上腻子、喷漆；SLA要清洗、去支撑、二次固化、打磨；金属件更狠——线切割、去支撑、热处理、喷砂、机加工……每一步都可能弄废零件。有次操作工手滑，抛磨时把个薄壁件蹭穿了，几百块钱瞬间蒸发。每次车间里嗷一声，我心就一紧。
但话说回来，有些后处理工艺创新挺不错。化学蒸汽抛光（Vapor Smoothing）让尼龙表面光滑得摸不出层纹；超声波震动去应力，省了来回热处理时间。这些技术要是普及开来，能省不少事。
别以为3D打印省人工，实际后处理环节用人比传统制造还多。说它是“无人工厂”的人，肯定没亲自干过后处理。我们车间四个人专职干后处理，三班倒，比打印机还忙。
但它确实在某些地方牛得不行
吐槽了这么多，并不是说3D打印不行。它有它的舞台，而且这几年进步神速。比如定制化医疗器械，患者CT数据直接导入，生成个性化手术导板、植入物，一周内就能交付。传统做法？根本不可能。再比如航天发动机里的燃油喷嘴，复杂内流道一次成型，性能提升20%，重量还轻了。这种颠覆式案例，让人不得不服。
我们公司最近也尝到了甜头。一个液压阀块，原本是多个钻孔交叉的传统设计，容易泄漏。重新设计成空间弯曲流道，用铝粉打印，流阻降了30%，密封性能好了一大截。客户追加了每年500套的订单——虽然还是得后处理，但值了。
还有个意外收获：打印废品可以回收。比如FDM的PLA废料，粉碎后重新拉丝又打样，虽然强度会降一点，打些非功能件没问题。金属粉末筛分后添加新粉再用，利用率超过95%。总算没那么罪恶感。
不过要想真正替代传统制造，还有很长的路。速度、成本、可靠性、标准化……缺一不可。我现在面对客户，第一句话就是：“别急着下决定，我打样先，你试试看。” 经验就是这么攒出来的，坑踩多了，自然知道哪儿能走哪儿会摔。
写这么多，不是为了劝退谁。3D打印这行，每天都有新进展，材料、工艺、软件都在迭代。你要是准备入局，或者已经入局，欢迎一起吃苦——哦不，一起探索。✅
