做了十多年工控，说起PLC通讯——我就头疼。真的，那种半夜被叫去现场，因为通讯中断导致全线停机的绝望，经历过一次就终身难忘。
不是危言耸听。你以为照着手册接几根线、配几个参数就搞定？天真。
1. 串口通讯：RS485不是插上就能用
很早以前，我用西门子S7-200 Smart走Modbus RTU，读取一个变频器的频率。按手册写好程序，下载进去，一上电——通讯正常！挺高兴。结果第二天早上，操作工打电话说，触摸屏数值乱跳，有时候直接变0。
现场排查的惨痛经历：我先查程序，梯形图翻来覆去看，没毛病。又怀疑是干扰，把电机线全拔了，还不行。最后拿示波器一测RS485的A/B线——波形烂得像狗啃的一样。原因？（此处插入图片占位符）

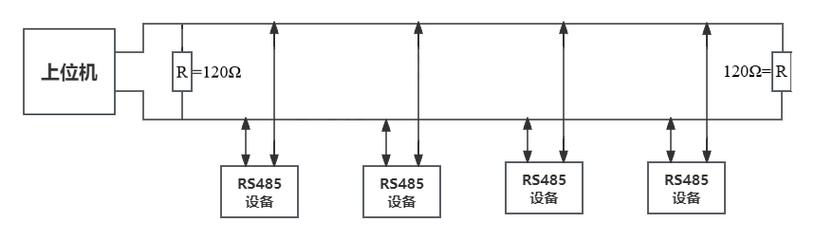

PLC Modbus RS485终端电阻接线示意图
终端电阻没接。 就这么简单？对，就这么简单。那玩意儿在现场的线槽里不知道被谁拆了。接上120Ω电阻，波形瞬间漂亮，通讯稳如老狗。所以，我现在养成习惯：凡是485通讯，三样东西必查——终端电阻、偏置电阻、接地。缺一不可。
问：Modbus通讯时好时坏，可能是什么原因？
答：从硬件层面，先量电压，A/B之间差压低于200mV就有问题；再查接地，很多现场都是浮地，或者跟强电共地，这会导致共模干扰。软件层面，轮询间隔不能太密，有的从站反应慢，你发太快它直接死机；另外，很多PLC的Modbus库函数有bug——对，厂家写的库也不靠谱——需要手动加超时处理和重试机制。还有一次，一个欧姆龙的CP1H跟第三方仪表通讯，死活读不上来，最后发现是仪表把地址偏移量搞错了：标准Modbus的40001对应地址0，那仪表偏要从40001开始……这种破事，没遇过的人想破头都想不出来。
2. 工业以太网：Profinet的“掉站”噩梦
后来项目升级，全换西门子1500系列，走Profinet。心想，以太网总该比485省心吧？结果第一个项目就给我颜色看。
现象很诡异：设备运行过程中，某个ET200SP从站突然报通讯丢失，CPU直接停机。故障不是一直有，有时几天一次，有时一天几次。
于是开始漫长排查：
- 网线？换超五类屏蔽线，带金属头的。
- 拓扑？检查了GSD文件，没错；拓扑配置也下了。
- 交换机？换了个西门子SCALANCE，没用。
快疯了。一个周末，我蹲在电柜旁边，盯着诊断缓冲区看——最后发现一个规律：每次掉站，都发生在附近一个大变频器启动之后。干扰！又是干扰！但这回不是485那种小打小闹。我把变频器的进线出线全部套磁环，把通讯线与动力线分走不同线槽，甚至把ET200SP的供电加了个隔离变压器……终于消停了。
（此处插入图片占位符）
Profinet网络拓扑与屏蔽接地最佳实践示意图
💡 血的教训：Profinet号称实时，但它对EMC极其敏感。屏蔽层必须大面积接地，网线不要跟变频器电缆并行走线，最好用西门子自家的PROFIBUS/Profinet专用电缆。
问：西门子PLC与第三方设备走Profinet，设备老断线，怎么排查？
答：先看硬件：第三方设备拿到GSD文件没有？版本对不对？有时候供应商给的GSD是旧版，跟TIA Portal版本不兼容。然后看诊断：在线时在拓扑视图里，看该设备是红色还是绿色，红色代表物理连接有问题，黄绿色闪烁代表组态不一致。还有，第三方设备大多不支持MRP环网冗余，如果你把它接到环网里，那肯定出问题。最后，想办法用Wireshark抓包，看看建立连接时握手报文正不正常——很多设备其实就是内嵌了一个EtherNet/IP转Profinet的网关，响应慢，超时时间要调大。
3. 这些协议到底怎么选？
3. 这些协议到底怎么选？
说实话，没有银弹。简单、设备分散、数据量小，Modbus RTU/TCP够用，省钱。老一点的设备还支持Profibus，但我已经不建议在新项目里用了，西门子自己都在慢慢弃。现在主流就Profinet和EtherNet/IP，前者在西门子系里自然是首选，后者是欧美系Rockwell的地盘。如果你做非标自动化，客户啥PLC都有，那就上OPC UA——对，忘了提，这玩意儿现在几乎成了跨平台通讯的标配，西门子1500自带OPC UA服务器功能，直接用UA Expert就能连上，省老鼻子心了。
但是！一个真实的槽点：我去年用一块1215C的CPU，想走OPC UA，结果发现固件版本V4.2以下的居然要单独买授权。西门子，真有你的。❗
最后说点个人感触：通讯这玩意儿，理论知识是一回事，现场经验是另一回事。你看再多的文档，都不如去现场被电几次、被骂几次来得深刻。现在我看项目方案，凡是涉及通讯的，一定要先拿到实物联调一天，否则我不敢保证工期。
好了，吐完槽，下次再聊聊PLC选型那些事儿——有时候选错一个型号，够你后悔三年。
