工业显微镜：为了一块电路板，我差点和它拜把子-中远盛泰工业

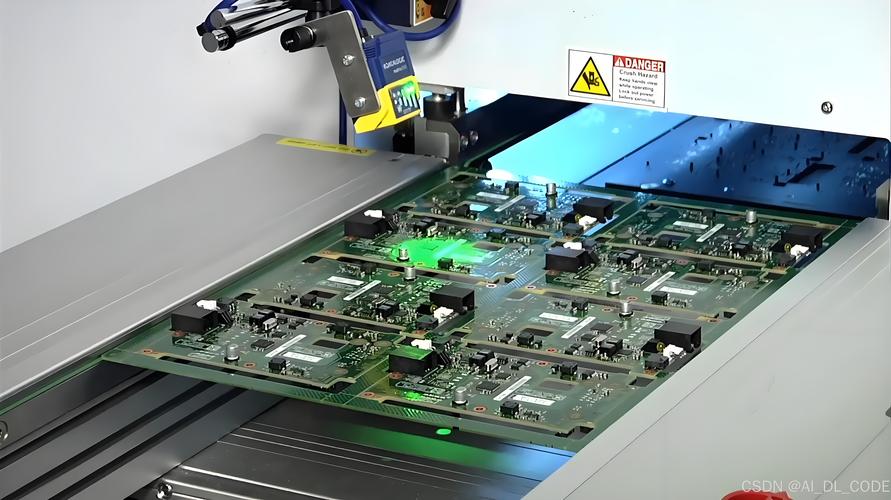

我在SMT车间那三年，眼睛最亲密的伴侣就是那台工业显微镜。不是夸张。是真亲。每天凑近目镜十几个小时，焊点、引脚、锡膏残留⋯⋯什么叫看吐了？我懂。但同时也懂，没有它，一次BGA虚焊就能让整条线停摆——那损失，老板的脸能拧出墨汁来。工业显微镜，就是质检员手里那把又爱又恨的刀。

选型：不看样品就付钱？你心真大

说实话，刚进厂的时候，我觉得这玩意儿不就是个放大镜吗？后来被主管训了整整一小时。他说：“你拿个放大镜给我看QFN引脚共面性试试？”立马闭嘴。放大镜最多10倍，景深浅得像纸片，而工业显微镜，特别是体视显微镜，20倍到50倍，工作距离大，立体感强，看焊点就像看小山丘，有没有爬坡、塌陷，一目了然。 但也不是所有工业显微镜都适合电子检测。有次采购拿回一台金相显微镜，倒置的，说是能看金属组织也能看PCB。结果一试，完蛋——样品得倒扣，电路板怎么摆？焦距短得要命，物镜差点戳进板子。💡这就是外行瞎买的典型坑。工业显微镜分很多种，你要看宏观缺陷，体视显微镜是首选；要看金相组织、镀层厚度，那才是金相显微镜的活儿。混淆了，就是浪费钱。

那么，到底怎么选型？我给你列个清单： – 看大型PCB：选单筒体视显微镜，工作距离200mm以上，配0.5X物镜。 – 看0402封装、微小焊点：双筒立体，连续变倍，7X~45X够用。 – 拍照记录：必须配三目，接CCD，这时候软件很重要——能测量尺寸，标注重影，不然报告没法写。 – 照明：环形LED是基础，但有时需要斜射光，才能看清印刷锡膏的坍塌。我曾在暗房里用一把可调角度的手电筒替代，效果出乎意料好，就是手酸。问：工业显微镜和学校生物显微镜能混用吗？答：千万别！生物显微镜透射光看切片，薄薄一层。工业显微镜看实物，需要反射光，而且景深要求高。你把电路板放生物镜下，能看到的只有黑糊糊一片——因为光透不过去！我以前带徒弟，第一个规矩就是分清“上照光”和“下照光”。

照明的魔法：偏振片、环形灯，还有一支手电筒

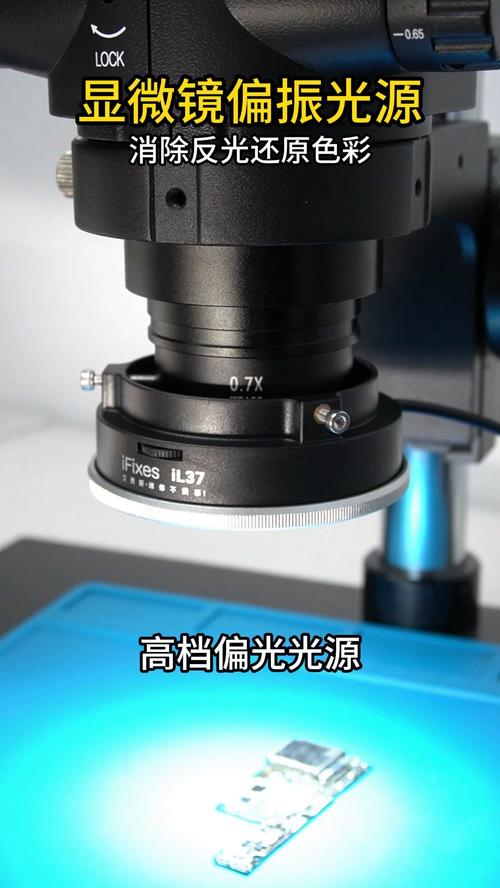

说到照明，想起那个差点报废的真相。我们一批板子，用AOI检测过了，但是上电测试总有5%不稳定。最后我用工业显微镜，加了一片偏振片，把反光消掉，才隐约看到BGA焊球内部有微小裂纹。那是冷焊！ 不用偏振片，根本发现不了。为这事，我专门跟供应商要了张偏振片。所以啊，选配件别小气。

保养和静电细节，不然就等着哭吧

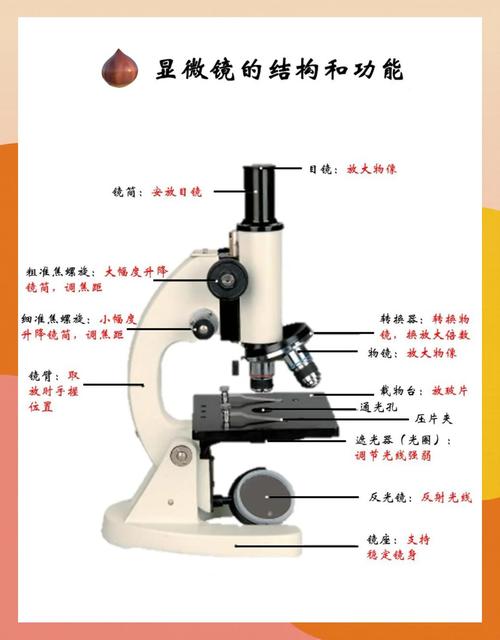

问：保养到底有多重要？是不是擦擦镜片就行？答：擦镜片是基本功，但最要命的是调焦机构。车间环境差，无处不在的锡膏粉尘，会跑进齿轮。时间长了，调焦打滑。解决办法？每班结束用气吹除尘，导轨加专用润滑脂。别用WD-40，会腐蚀镜筒。我刚入行时偷懒，一个月没清理，结果调焦手轮卡死，拆修花了2000块——记了十年。还有静电的坑。工业显微镜台板通常是金属，冬天干燥，人身上的静电通过手传到样品，啪一下，芯片击穿。我桌上永远放一根接地线，手腕带夹一下，不费事。有时候，一些新手不在意，报废了昂贵的FPGA，哭都来不及。

从质检到失效分析，工业显微镜的进阶

如果说电子质检是防守，那研发和失效分析就是进攻。我后来转到实验室，专门用高倍金相显微镜看切片。切割、镶嵌、磨抛、腐蚀，一道道工序，就是为了在金相显微镜下看晶粒、看IMC层。那个世界，黑白的，但充满了信息。 焊点疲劳，裂纹沿着INTERMETALLIC层扩散，如果不是用1000倍油镜观察，根本不知道问题在温度循环。这种体验，让我从讨厌显微镜，变成敬畏它。现在市场上工业显微镜牌子很多，莱卡、蔡司、奥林巴斯、迈昂⋯⋯国产品牌这几年也起来了。不过，我的经验：先明确需求，再考虑售后。很多厂商说能放大200倍，但你实际用到150倍就虚了，色差大，边缘畸变。别信宣传册，带你的样品去试，实地看看。 如果销售不让试，转身就走。最后，聊聊人的感受。工业显微镜操作，颈椎病和腱鞘炎常见病。调节目距、瞳距，让双眼合像，长时间不累。工作台高度要能调，椅子带腰托。这些细节，决定了你能干十年还是两年。我见过太多质检员年纪轻轻就视疲劳，所以，对自己好一点。
