干了十几年焊接，最怕听到俩字——返修。特别是那种藏在焊缝里头的裂纹、未熔合，外表看着光鲜，一上超声波立马现原形。说实话，无损检测这行当，玩的就是心跳。
超声波焊缝探伤到底有多玄乎？

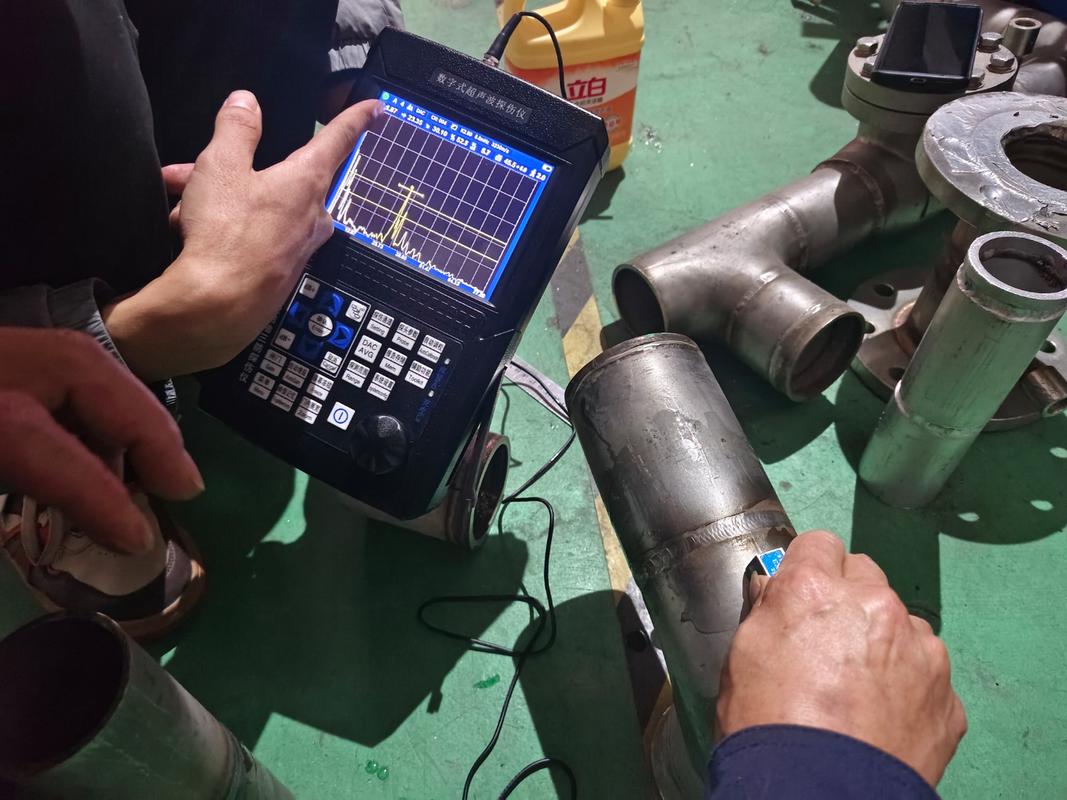

去年有个项目，厚壁不锈钢管道，焊完看着贼漂亮。结果超声波检测仪刚扫过去，屏幕上‘刺啦’跳出一个尖锐的缺陷波——高度超过判定线，位置就在根部。所有人都愣住了。刨开一看，一条5mm深的未焊透，像条蜈蚣趴在焊缝中间。要是没发现，高压一上，后果…
超声波检测的原理不复杂：探头激发的声脉冲透进焊缝，遇到缺陷就反射回来，仪器把回波显示成波形。可实际操作起来，鬼知道声束在焊缝里拐了几个弯。焊缝的晶粒结构、探头角度、耦合剂状态，甚至环境温度，都会影响结果。有时候，一个形状回波会让你误判，有时候，缺陷信号微弱得让你怀疑人生。
不过话说回来，纵然有这么些麻烦，超声波检测依然是焊缝检测的主力。为啥？便宜、灵活、对面积型缺陷敏感！尤其对于厚板，射线检测底片上一大片白，根本看不清，超声波却能准确定位。但射线检测也并非一无是处——它对体积型缺陷（比如气孔、夹渣）特别直观，二者往往是互补的。只是现场条件一恶劣，射线防护就成大问题了。我们有个项目在新疆戈壁，风沙大得吓人，洗片质量完全没法保证，最后还是全靠超声波。
那些年，我们一起追过的假信号
新手最怕什么？假信号，俗称‘鬼波’。我第一次独立操作时，在一条完美的对接焊缝上发现了‘缺陷波’，深度精确到毫米，长度也量出来了。结果老师傅过来，用沾了油的手指在探头前方轻轻一抹——波没了。原来只是表面粗糙引起的反射。当时那个尴尬…❗
✨这些年我整理了一份私人的‘假波排除清单’：
- 焊缝余高反射：探头沿焊缝平行移动时，回波有规律地平缓移动，调节一下增益，立刻就现形。
- 台阶反射：厚板与薄板对接时，背面台阶会引起强反射。这时候需要换个角度，或者用双晶探头。
- 耦合剂残留：干耦合的纤维素如果涂太厚，干燥后会收缩，产生微小的空隙反射。这时候擦干净重来就好。

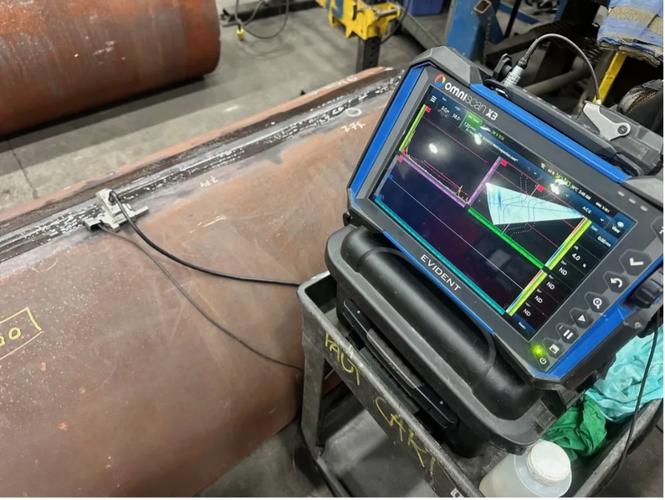

说到假信号，不得不提相控阵技术。这几年相控阵超声（PAUT）越来越普及，一个探头里几十个晶片，电子扫描、实时成像，假信号判断起来容易多了。但贵啊！一台好点的相控阵设备，价格能买一辆不错的轿车。不过对于复杂结构，比如角焊缝、T型接头，常规探头很难覆盖，相控阵的优势就出来了。我们最近在核电站的支撑件检测中，就用了相控阵+编码器，记录下整个扫查过程的S扫视图，缺陷无处遁形。
💡这里要提一嘴：无论技术多先进，校验标准试块仍是根本。每个标准试块上的横通孔、槽深都是刻在骨子里的尺子。我见过太多次，仪器参数调得花里胡哨，结果试块验证时灵敏度完全不达标，白忙活。
QA问答：你肯定憋了一肚子问题
问：超声波检测对焊工的技术要求高吗？我是不是随便培训几天就能上岗？
答：别！千万别！哪怕你有极强的理工背景，最少也要在老师傅后面跟半年。这活儿不是简单按几个键，你不仅得读懂波形，还得对焊接工艺、材料特性、甚至冶金缺陷成因有了解。比如我考TOFD（衍射时差法）资格证的时候，光缺陷图谱就背了上百张。现实中，一个冷裂纹的波形和一个热裂纹的波形，相位差和包络线都有细微区别，需要大量经验判断。没有速成，只有多磨。
问：你们检测时最怕遇到什么缺陷？发现了又该怎么处理？
答：最怕遇到裂纹，而且是那种不断扩展的延迟裂纹。它有可能在焊后几小时甚至几天后才出现，这时候常规检测往往已经结束。所以很多重要结构要求焊后24小时再检测。一旦发现裂纹，不是简单挖掉重焊就行，必须要做工艺评定，找到根本原因：是预热不够？还是焊材氢含量太高？有时候需要整个焊口全部切除，那损失…但没办法，安全第一。✅
最后说个行业小秘密：优秀的无损检测人员，其实是半个焊接工艺师。我们不光要发现问题，还得给焊工提出改善建议。比如连续在某个焊工的活儿里发现气孔，我们就会提醒他注意防风措施或者焊条烘干。这种协作，才是工业品质的底线。
所以，无损检测的魅力就在于，你用声波、射线、磁场这些看不见的手，去触摸金属内部的灵魂。每一次准确的判读，都是对安全的庄严承诺。即使技术再发达，那份在人机交互中磨炼出的经验直觉，永远不会过时。
