干了十五年检测，最烦那些把超声波说得神乎其神的新人。什么“一探就知天下事”——扯淡。探头一放，波形乱跳，满屏都是草，你倒是给我分个缺陷看看？真正靠谱的检测，靠的是经验，是手感，是对声束那条看不见的路径的想象力。
焊缝里的秘密

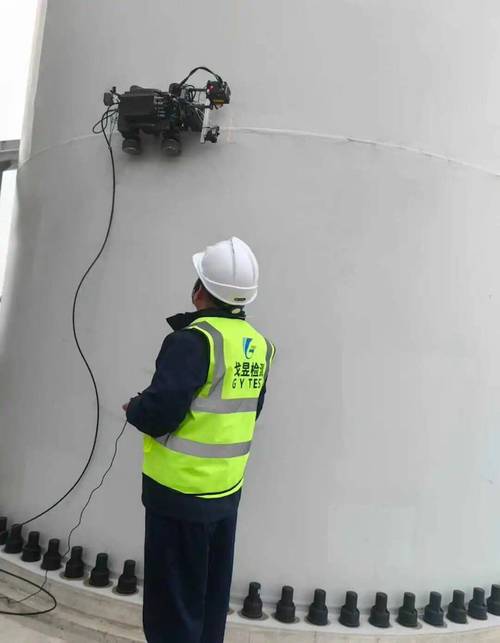

说实话，超声波检测在焊缝上最见功力。尤其那种多层多道焊，组织粗大，声束一进去就跟进了迷宫似的。去年我们接了一批风电塔筒，Q345E材质，埋弧焊，设计倒是常规，但业主非要100% UT检测，而且记录要全。
开始还挺顺利，直到有一道环缝，A扫波形上总在深度32mm附近出现一个小波，波高不高，也就20%左右，但位置稳定。我徒弟说可能是层间反射，毕竟焊道那么多。我让他换个角度探头试试——70°斜探头，果然那个波消失了，但在更高的灵敏度下冒出来另一个更微弱的信号。这就有意思了。经验告诉我，这不像是结构反射，更像是一个倾斜的未熔合。后来打磨验证，果然在坡口面上找到了一条细长的未熔合，焊材没完全润湿母材，就薄薄一层，但严苛的标准下必须返修。
❗ 学超声波的人总爱纠结理论：横波声速、斯涅尔定律、近场区计算。不是说不重要，但到了现场，根本没时间给你列公式。最重要的是建立声束模型——你脑子里得有那条声束线的走向，它碰到焊缝根部、坡口面、热影响区分别会怎么折射、反射。这才是灵魂。

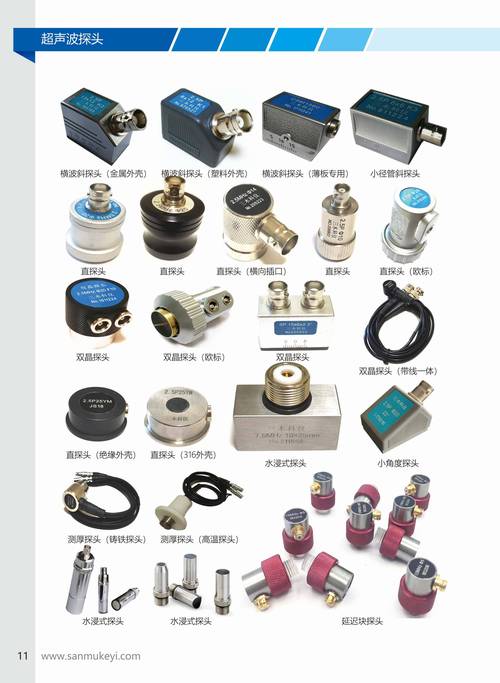

探头选择那些事儿
选探头就像相亲，参数一堆，但关键就那么两三个。频率怎么定？有人背书：频率越高，分辨率越好，但衰减越大。全对，但等于废话。你得看具体活儿。
问：都说薄板用高频，多薄算薄？6mm板子用5MHz探头行吗？
答：6mm就算薄了。如果你用的是单晶直探头测厚，5MHz没问题，分辨率足够。但如果是焊缝斜探头检测，6mm板焊缝一般选用5MHz或更高频的短脉冲探头，因为薄板需要更好的近表面分辨力，否则缺陷会淹没在始波里。不过说实话，现在很多数字机有窄脉冲、高阻尼功能，配合小晶片尺寸（比如6mm），你甚至可以用10MHz去检2mm的薄板对接焊缝，那个分辨力简直爽——当然衰减也大，穿透力就弱了，得权衡。
再一个，晶片尺寸。大晶片能量足、指向性好，适合穿透力要求高的场合；小晶片灵活，能贴近焊缝，对薄板或曲率大的工件友好。我自己的习惯：常规焊缝检测，直径9mm、5MHz的探头是万金油，能应付大部分情况。
💡对了，别忽略耦合剂。高温工件上，甘油、硅脂，甚至拿高压黄油当耦合剂我都试过。有一回夏天测露天储罐，太阳暴晒，钢板烫手，普通耦合剂瞬间干，波形飘得没法看。后来急了，拿洗洁精兑水往上面浇，居然勉强能测，但那会儿真是骂娘的心都有。

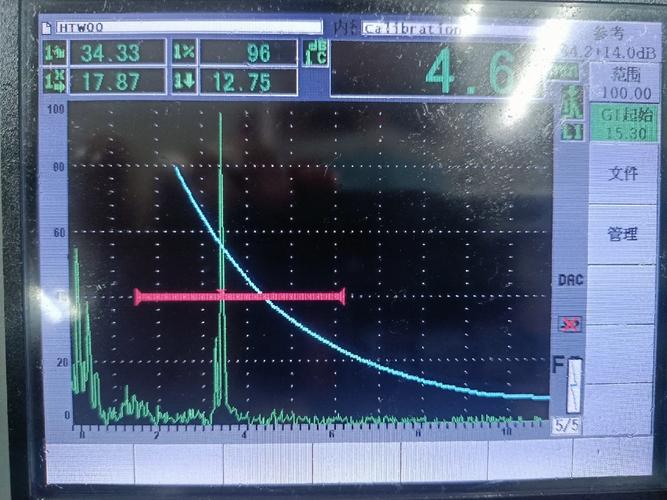

A扫波形其实会说话
新手盯着屏幕，满眼锯齿，不知道看啥。老手一眼扫过去，就知道这焊缝是好是坏。区别在哪儿？对动态波形的感知。你得记住，缺陷是三维的，而A扫只是一维信号。所以必须移动探头，看波形的变化规律——此起彼伏、陡起陡落、游走漂移，全是线索。
举个例子：气孔，波形通常尖锐，左右移动探头时，波峰会迅速增高又迅速消失，像一颗钉子。而裂纹就狡猾得多：它往往呈现多个杂乱波峰，随探头移动，一串波形起伏不定，如果裂纹倾斜，还可能找不到最高波——因为反射波不直接指向探头。最难缠的是未焊透，只要位置在根部，波又高又宽，还伴有很强的底面反射波减弱甚至消失，这时候别高兴，赶紧标记，十有八九是个大麻烦。
问：为什么有时候底波忽然没了，但工件应该是完好的？
答：底波消失不一定有缺陷。可能的原因一箩筐：耦合不良、表面太粗糙、探头和工件不匹配、甚至是粗晶散射把能量耗光了。比如不锈钢焊缝，柱状晶粗大，声束进去就像闯进荆棘丛，底波微弱甚至完全收不到，这叫高衰减材料。这时候别硬来，换低频探头，或者改用双晶探头，实在不行换方法，比如射线。我年轻时不信邪，拿普通探头测奥氏体不锈钢，波形一团糟，差点误判成严重缺陷，糗大了。
现场检测踩过的坑
书本上的超声波检测，总是理想状态：光滑表面、标准试块、室温环境。现场呢？全是反着的。
有一回在石化厂，检测一条在役管道焊缝，表面全是锈，打磨要求达到Ra≤6.3μm，但工人偷懒，拿钢丝刷蹭了蹭了事。探头放上去，耦合剂推成波浪状，满屏都是耦合干扰。怎么办？硬着头皮调高闸门电平，人为忽略微小信号，只捕捉明显缺陷波。虽然侥幸过关，但事后自己都心虚，因为近表面缺陷很可能漏检。所以搞现场的一定要坚持表面条件，这是原则，不能妥协。
还有温度。标准规定探头工作温度范围，但我们经常在零下几度到零上几百度干活。低温还好，高温时探头里的压电晶片可能退极化，灵敏度直线下降。我们专门备了一批高温探头，贵得离谱，但确实管用。普通探头加延迟块也能凑合，就是波形稳定性差些。
❗最后吐槽一下某些所谓的“超声波检测报告”模板——满篇百分比、定位尺寸，就是不写探头型号、仪器设置、灵敏度基准。这不叫报告，这是猜谜。一份靠谱的报告，必须让另一个检测员能复现你的检测。所以检测工艺卡要详细到参数级别，而且现场要严格执行，别糊弄。
超声波检测是个手艺活，它需要知识，更需要一种“声束感”。就像开车的路感、打球的球感，你得和那看不见的超声波建立一种直觉的联系。这没什么捷径，多练，多错，多反思。共勉。
