这事儿，得从根上聊起。
控温精度，不是仪表显示那么简单
很多人以为控温精度就是仪表显示的那个值——大错特错。仪表只是控制系统的一个终端，真正的精度取决于传感器、执行器和炉膛流体力学的一整套配合。举个例子：你的热电偶装在炉顶，而工件在底部，炉膛上下温差可能早超过10℃，但仪表依然“稳如老狗”地显示你设定的温度。

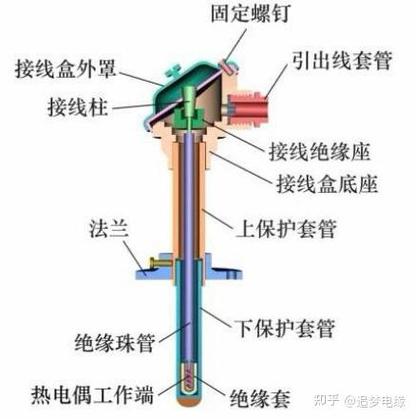

有一次调试一台台车炉，厂家标的精度±5℃，实测空炉九点测温偏差到了±22℃！查了半天，发现热电偶插入深度不够，只进了炉膛不到5cm，被测点还在炉壁的低温区。而PID参数又是出厂默认的，根本没针对实际炉型做自整定。后来把偶头探到有效工作区，重做了PID自整定，偏差才压到±8℃——还是没到标称值，但已经能用了。
说到PID，很多操作工只知道“自动”挡，从不去看输出百分比。其实输出限幅和积分时间这两个参数，直接决定了冲温幅度和稳定时间。有一台淬火炉，客户抱怨老是冲温15℃再回落，周期被拉长。我一看，输出限幅设的100%，导致全功率加热到设定点才收，不冲才怪。把限幅压到70%，积分时间放到180秒，冲温立刻压到5℃以内，炉丝寿命还延长了——这才是隐形成本，对吧？
节能？先把炉门封严实了再谈
动不动就谈节能改造，加变频、上余热回收，结果炉门四周跑火漏气，保温层像酥饼一样掉渣。这不是开玩笑吗？
有个客户雄心勃勃要降吨钢电耗，请我去看现场。炉子开着，我绕到炉门左下角，打火机一打——火苗呼呼地往里吸！密封条早就老化没了，门铰链也歪了，锁紧后还有一指宽的缝。炉压根本建不起来，冷风直灌，加热元件只能拼命烧。这炉子一天多花400度电，纯属白给。
所以，先做气密性检查，换密封条，调铰链，炉门压紧机构的弹簧力要逐一测试。做完这些，你再去看电表，往往一个月省下几万块。再有就是保温层——陶瓷纤维模块一旦收缩开裂，热短路就来了。局部过热点会让炉壳钢板发红，危险不说，热损失吓死人。别等到穿了洞才修，每年停炉时用热成像仪扫一遍，做好记录对比。
问：我们厂的电阻炉用了五年，最近升温特别慢，表还跳得厉害，什么原因？
答：首先查加热元件。用钳形表卡电流，看三相是否平衡。如果某相电流明显偏低，大概率是这一相有炉丝断股或局部烧熔。断电后拆开炉壳，肉眼就能看到断点——发黑、变细、甚至熔成瘤的地方。另外，检查连接导线和引出棒的紧固件，氧化松动也会导致接触电阻过大，表跳可能来自接触不良的火花干扰。再一个，可控硅模块是否击穿或老化？用万用表量触发极和主端子，有异常就换。曾经遇到一台炉子，升温慢半年，最后发现是水冷电极漏水，绝缘降低，功率跑掉了大半。
问：新买的电炉，厂家说温度均匀性±5℃，但实际工件处理出来硬度不一致，怎么验证？
答：别信口头承诺，必须做九点测温。按国标GB/T 9452，在有效工作区布置9支校验过的热电偶，连上多通道记录仪，做一次完整升温、保温、降温过程。取保温段的数据，看各点与设定值的最大偏差。如果超差，首先怀疑循环风机——有风扇的炉子，风速、风向、挡风板位置影响巨大。没有风扇的井式炉或箱式炉，则要看工件摆放是否阻挡了辐射和对流。注意，九点测温必须带假负载，空炉和实载差别极大。很多厂家为了过关，只测空炉，你一装料就露馅。
别被PPT参数忽悠，选炉子得看这三点
销售给你看的参数表，往往是理想工况下的极限值。现实中，电网波动、装料方式、维护水平全在变。所以选型时，死盯着三个要害：
第一，炉膛净尺寸和均温区比例。标称尺寸可能包括加热元件所占空间，有效容积打七折算。一台标1.5m宽的炉子，两侧搁丝砖各占去10cm，料筐再留空隙，真正能用的宽度也就1.1m。要问清楚均温区尺寸，并书面确认。
第二，控温方式。SCR还是接触器？带载时电压波动是否允许？需要多少区控制？别光看几块仪表，控温回路数决定了温度曲线能调到多细腻。对于要求高的工艺，必须分区控温且每区独立热电偶，否则长炉子首尾温差能差出一场热处理事故。
第三，售后和备件实在性。炉丝什么材质？HRE还是OCr27Al7Mo2？寿命差别很大。买之前问问批量用户，更换周期多长。再有就是控制系统——现在很多配的PLC带物联网功能，可以远程诊断，但供应商得靠谱，别用两年公司倒了，远程模块变砖。我之前见过一套台车炉的控制程序，密码锁死，用户自己改不了参数，求厂家还要额外付费，这就坑了。
工业电炉这东西，不是买回去插电就能用好的。它是个需要持续调校的系统，跟你的工艺、操作习惯、甚至厂房电压都长在一块儿。那些喊“即插即用”的，要么是真不懂，要么是装不懂。多跑跑用户现场，比看十本样本强。
