前天那个项目又出问题了，又是CAN总线。说实话，我当时差点把示波器摔地上。一组报文莫名其妙丢帧，另一个节点直接错误被动，总线负载飙到80%——这都什么事儿啊。但冷静下来一想，也不能全怪CAN，毕竟它已经四十多岁了。早在1986年，博世就扔出了这个协议，现在满大街车还在用，工业现场更是一抓一大把。你说它老旧？可新设备还不是乖乖加上CAN接口。这就是CAN总线的魔力——可靠到让人又爱又恨。
两根线跑天下？CAN物理层那些坑

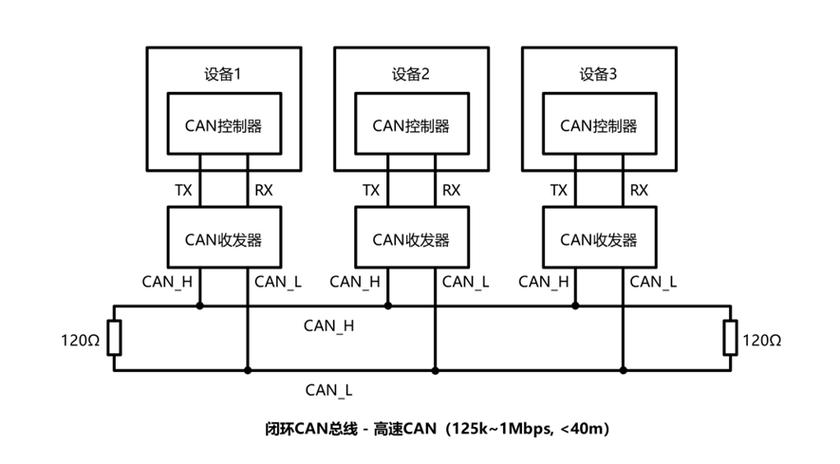

很多人刚接触CAN，都会被一句话误导：“就两根线，简单！” 天真。真的天真。CAN_H和CAN_L，双绞线差分信号，理论上抗干扰强得一批。但你得把线走好了才行。有一次在注塑机旁边布线，电机的变频器一启动，CAN报文直接成串错误帧。查了两天，最后发现——屏蔽层单端接地，另一端悬空，结果成了天线。教训啊。✅ 记住：屏蔽层必须单点接地，推荐在电源侧。还有终端电阻，差一点都不行。标准120欧，两个终端各一个。如果你在同一段总线上不小心加第三个，信号反射……劝你别试，那是自虐。
差分电平：隐性状态两线电压约2.5V，差模0V；显性时CAN_H拉高到3.5V，CAN_L拉低到1.5V，差模2V。实际上收发器耐操得很，共模范围-7V到+12V，但别拿这个当挑战。💡 小窍门：如果怀疑物理层，用示波器量差模，看眼图。发现振铃、台阶，赶紧查终端和线缆。
仲裁，ID决定生死——谁设计出来的天才机制？
CAN最绝的地方，不是速度，是那个非破坏性逐位仲裁。报文ID越小，优先级越高。于是总线上一有冲突，ID小的直接胜出，其他节点乖乖退让，没有任何延迟。我第一次看协议文档时直呼“牛逼”。但这也埋下了隐患：如果总线上有个傻逼节点疯狂发送高优先级报文——ID 0x000——其他节点全歇菜。这在汽车上就是制动系统报文被一个故障大灯挤占，真会要命。所以后期J1939和CANopen都规定了报文ID的分配规则，不能乱来。
问：那标准帧11位ID和扩展帧29位ID怎么选？
答：标准帧足够了绝大多数情况，除非你节点多到爆炸。扩展帧浪费总线带宽，而且有些古老控制器根本不认。不过现在CAN FD时代，29位ID倒是常用了，反正数据速率上去了，不差这点开销。
帧种类也很多：数据帧、远程帧、错误帧、过载帧。远程帧现在基本没人用，好多控制器都不支持。过载帧几乎绝迹。剩下的就是数据帧和错误帧。错误帧分主动错误和被动错误——这个后面说。
错误管理：节点死给你看的时候，别慌
CAN的错误处理太严苛了，有点变态。每个节点内部有发送错误计数和接收错误计数。一旦任何一个超过96，节点可能进入错误被动状态；超过255，直接总线关闭。这就导致一个问题：某个节点因为一点点小错，比如一时电磁干扰，计数蹭蹭涨，最后被踢出总线。然后你得断电复位。尤其早期的一些收发器，抗干扰差，每逢雷雨天气就批量掉线。❗ 所以调试的时候，一定监控这些计数器。如果发现某节点错误计数一直涨，查物理层、查波特率偏差、查采样点配置。
问：如何配置采样点才不会出错？
答：采样点位置太太太关键了。大多数人只设了波特率，不管采样点。实际上，波特率相同而采样点不同的两个节点，照样干仗。根据位定时，采样点一般设在75%到87.5%的位置。如果线缆长、电容大，得往后放。要是两边都在80%左右，通信稳如老狗。拿一个CAN分析仪，实际测一下信号，校准采样点，比啥都强。很多奇葩问题，校准完就消失了。
还有错误帧，一旦某个节点检测到位错误、填充错误、CRC错误、格式错误或应答错误，马上发送错误标志，把整个网络搅乱。所以有时看到总线上一连串错误，根因就是某个节点的地线没接好。排查时要断开逐个节点连接，看错误消失没。这是个笨办法，但最有效。
CAN FD：快是真快，兼容是真头疼
CAN FD来了，数据段速率可以跑到8Mbps甚至更高，帧长大到64字节，太爽了。但是，老旧CAN节点混在一起时，那叫一个灾难。因为CAN FD帧的BRS位和FDF位，经典CAN控制器完全看不懂，直接当成错误处理。所以你想着把ECU升级成FD，却发现整车网络都得动。这不只是芯片的事，线束、终端匹配可能都要重调。不过话说回来，新项目就别犹豫了，直接上FD。毕竟未来是确定性的。CAN FD还有个好处，ISO 11898-2:2015规定了更严的物理层指标，收发器普遍质量更好了。
问：CAN FD对比以太网，谁才是未来？
答：讲真，别一听以太网就高潮。车载以太网确实快，但成本、抗干扰、确定性上，CAN FD依然有绝对优势。在汽车动力总成、底盘控制这些地方，没谁能替代CAN。工业里也一样。一些提以太网的要考虑下现场工程师的感受——IT那套进去就是废脚。所以，相当长一段时间内，CAN FD和经典CAN继续当主力。
最后扯几句
写了这么多，其实就是因为被CAN折磨得太久，也佩服它的设计。每个搞嵌入式、工业自动化的，总得跟它过招。你觉得自己懂了？不存在的。因为实际现场总有新花样。不过吧，掌握了那些关键点——终端电阻、采样点、屏蔽接地、ID分配、错误计数监控——至少能睡个好觉。下次项目再出问题，别急着骂CAN。先检查自己做的对不对。这是给年轻人的忠告，也是给自己的提醒。
✅ 如果觉得有用，传给下一个还在被CAN虐的同事。💡 有什么补充的，欢迎在评论区怼我。
