说实话，每次看到新来的小伙子拿着最新的Profinet、EtherCAT设备，一脸嫌弃地看着那些Modbus设备，我就想笑。然后一个月后，他半夜打电话给我：“哥，这Modbus从站怎么死活读不上来？” 哈哈哈，Modbus就是这样——看起来土得掉渣，但总能让你跪下叫爸爸。
简单到令人发指，但就是死不了
Modbus协议，1979年诞生，比我年纪都大。它的帧格式简单得就像一张便利贴：站号、功能码、数据、校验。没了。对比现在那些动不动几百页的协议栈，Modbus的说明书可能就几页纸。可是，✔️ 就因为这个“简单”，它活到了今天。你随便找个单片机，几十行代码就能跑Modbus从站。那些高大上的协议呢？授权费吓死人，还得上操作系统。很多传感器、仪表，人家就一个8位芯片，跑个Modbus RTU正好。你非让它上OPC UA？那不是要它的命嘛。
老式PLC上的Modbus RTU通讯指示灯闪烁
不过话说回来，简单也意味着功能弱。它没有发现机制，没有元数据，你得拿着点表对寄存器地址。哎，每次调试点表错一个位，都要查半天。但工程师们已经习惯了这种“痛并快乐着”。而且，Modbus组织后来搞了Modbus TCP，把RTU帧塞进TCP包里，这样就能走网线了。本质上还是那些寄存器，只不过传输层换了。所以，Modbus TCP和RTU转换起来非常容易，一个几十块钱的串口服务器就搞定。这又让它续命20年。
RS-485上的爱恨情仇

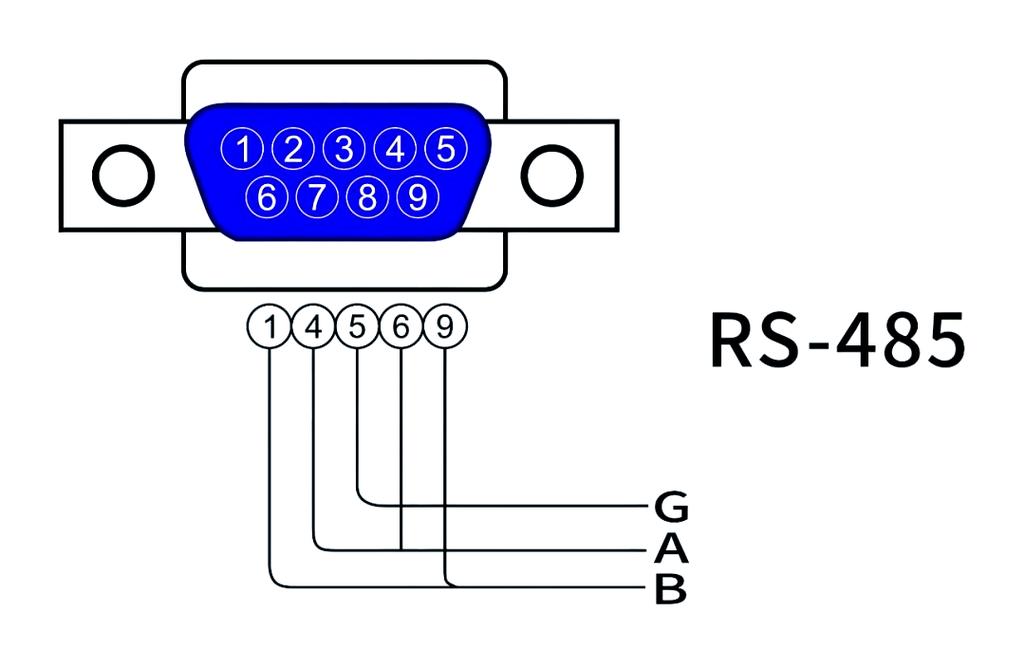

Modbus最常见的物理层就是RS-485。两根线，A和B，差分信号，抗干扰。听起来美好吧？实际施工一塌糊涂！❗我见过手拉手星星形接线的，见过终端电阻不加或者乱加的，见过用普通网线当485线用的，还见过把A、B接反的。最奇葩的一次，一个设备怎么也通不上，一查，这家伙居然把屏蔽层当地线接到A上了！我当时就崩溃了。
终端电阻，永远是话题中心。理论上120欧姆，首尾各一个。但实际上，很多设备自带偏置电阻，你再并联终端电阻，可能把电压拉偏。所以现场调试的时候，我们经常是：先不加，通了就不加；不通就加一个试试；再不行就两个都加上。经验主义至上。还有接地问题，总共就这么两根信号线，结果因地电位差烧接口芯片的案例数不胜数。所以，做RS-485，隔离是必须的，别省那几块钱。
工业现场RS-485总线接线端子混乱
Modbus TCP：老酒换新瓶
前面说了，Modbus TCP就是把RTU帧去了校验，加了MBAP头，塞进TCP。这样就能直接走以太网，还能多个主站同时访问（虽然从站处理能力有限的话会忙不过来）。但是，它还是那个一问一答的主从模式，效率不高。不过，对于绝大多数工业场景，监控一下温度、压力，足够了。不是所有的应用都需要运动控制级别的实时性。
这里有必要提一下，很多人搞不清Modbus的寄存器类型。线圈（0x）、离散输入（1x）、保持寄存器（4x）、输入寄存器（3x）。新人经常拿着保持寄存器的地址去读输入寄存器，然后抱怨读不到数据——当然读不到了，因为功能码都没搞对！这里给个快速记忆法：想读写都行的，用保持寄存器；只读的，用输入寄存器。线圈就是开关量输出，离散输入就是开关量输入。记住了吗？
问：我们厂里既有Modbus RTU设备又有Modbus TCP设备，怎么让他们互通？
答：最简单的是买个串口服务器，把RTU转成TCP。注意，串口服务器通常是透传模式，把串口数据打包成TCP包。但有些智能网关可以做协议转换，甚至能一边是Modbus主站去读RTU从站，另一边作为Modbus TCP从站供上位机访问。选择时看清楚是透传还是协议转换。还有一点：如果是多个TCP主站同时访问一个RTU从站，要注意串口服务器的并发处理能力，别把从站问死了。
问：Modbus安全吗？现在都讲工业互联网安全，这协议啥认证都没有。
答：你说到痛点了！Modbus本身没有任何安全机制，谁连上都能读能写。所以，千万别直接把Modbus TCP暴露到公网！除非你想上新闻。实际项目中，要么用VPN，要么加防火墙，要么通过OPC UA等安全网关中转。有些行业（比如电力）用的Modbus变种加了安全扩展，但标准Modbus就是裸奔。所以，部署时候长点心吧。
为啥它还不死？
为啥它还不死？
可能有人会问，那么多现代协议，为啥Modbus就是不退休？我的看法是：工业不像消费电子，追求最新最快。工业设备的生命周期动辄10年、20年。你让一个运行了十五年的工厂，把几百个仪表全换掉？老板不会同意的。另外，Modbus的开放性和免授权费，使得无数小设备厂商用它。你买一个温度传感器，老板扔给你一个说明书，上面写着“通讯协议：Modbus RTU”，你就知道怎么接入。换个私有协议？你哭去吧。所以，不是Modbus多优秀，实在是同行衬托得好，加上历史惯性太大。你说对不对？
其实，Modbus也在进化，比如有了Modbus Plus（已淘汰），Modbus X（据说要支持JSON和物联网）。但我看，在相当长的一段时间内，我们还得和那些寄存器地址打交道。习惯了就好，不是吗？毕竟，调试通一个Modbus设备后，那种如释重负的感觉，还挺爽的。
好了，不说了，工头喊我去查一个Modbus从站掉线的问题。希望不是终端电阻的事……
