选软管那点事儿，说起来都是泪。上周车间刚爆了一根，介质喷得满地都是——关键是，那根管子才换了仨月。说实话，很多时候不是软管质量不行，是咱们选的时候没看透工况。对吧？
先搞清楚介质，别让软管“吃错药”
化学品输送最怕啥？溶胀、腐蚀、渗透。我见过有人拿普通橡胶管抽浓硫酸——刚开机就鼓包了。内层材质必须对介质“免疫”。比如EPDM耐酸碱还行，但碰到油类立马歇菜；NBR耐油，可耐温上限低。PU管，挺耐磨，但怕水解。还有那种看起来万能的软管，反而最容易出问题。
❗ 食品厂更麻烦。内层材料得符合FDA，还得扛得住CIP清洗。有一次给乳制品客户推荐了钢丝平滑管，结果清洗温度过高，管子内壁起泡了。那批货全废。后来换了带钢丝增强的卫生级硅胶管——贵是真贵，但再也没出过幺蛾子。
压力？温度？别只看额定值
样本上的参数，都是静态的。实际工况呢？脉冲、水锤、瞬时负压… 你能保证泵停机时不产生负压？软管一抽瘪，立刻分层。

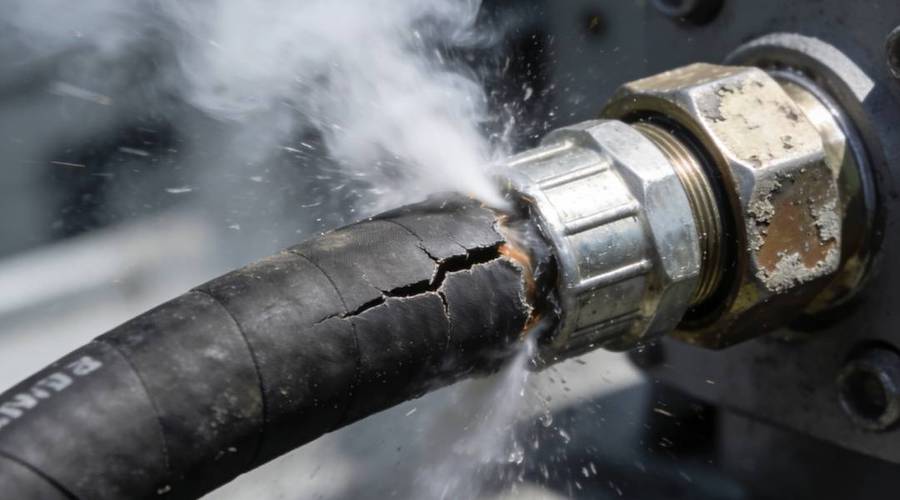

记得有个做喷涂线的厂家，选了款标称耐压20bar的管子，结果用了不到两周，接头处就爆了。回头一查，喷枪频繁开关，压力峰值早超了。安全系数这个事，真不能省。我一般建议，动态冲击工况，耐压至少选工作压力的3倍。静态的，2倍打底。
温度更微妙。高温下，软管的耐压会大幅下降。有些PVC管，30℃能扛10bar，到60℃可能连5bar都悬。冷脆问题也一样，PU管在零下二十度硬得跟铁棍似的。这时候就得看软管上的温度区间标注——但注意，那是介质的温度，不是环境温度。要是户外暴晒，环境能给烤到七八十度。
弯曲半径与安装——90%的人会忽略
一根软管，就算压力和材质都选对了，弯折过度照样死得快。尤其在设备内部，空间狭窄，管子拧得跟麻花似的。加强筋还没断，内层先折裂了。
💡 记住一个经验值：软管的最小弯曲半径，通常至少是内径的5到10倍。带螺旋钢丝的能更小一些。但别卡着极限用，留点余量——管子在实际使用中会晃动、振动，别让它时刻处于“绷紧”状态。安装时，让它自然弯曲，别强行扭正。
还有接头。扣压式、快装式、法兰式… 接头与软管不匹配，或者扣压力度过大，内层被割伤，漏起来极难排查。有一次客户说接头处渗漏，拆开一看，内层早被接头内芯咬烂了。所以建议优先选用软管厂商原厂配套的接头总成，省心。
问：软管外层磨损严重，是不是质量不行？
答：不一定。外层磨损通常是摩擦造成的——拖在地上、擦过金属框架。如果介质无腐蚀性，外层磨薄点还能用，但看到编织增强层裸露，立刻换。更好的办法是加装耐磨套，或者选外覆耐磨PU的管子。有些工况下，外层磨损速度堪比砂纸打磨。
问：食品级软管和工业级软管，能混用吗？
答：千万别。工业级常有塑化剂、炭黑析出，食品安全不是儿戏。认证也不只FDA，要看是不是有EU 1935/2004、3A等。而且清洗流程不同，工业管可能耐不住酸碱清洗剂。一次混用，整批产品报废，损失远不止几根管子的钱。
说到底，选软管是个系统活。你用什么介质？温度范围？压力波动？弯曲限制？环境有啥？把这些都列出来，再去匹配材质和结构。很多同行喜欢按“以前就这么用的”来选，结果新设备、新工艺一来，立刻傻眼。多试几次，多跟供应商沟通——有时候，他们见的坑比咱们多多了。
还有个冷知识：软管是有寿命的。即使不用，橡胶也在老化。阴暗处存放，寿命也就两年左右。所以别囤货，按需采购。
就说这么多吧。选管无小事，爆一次就长记性了。
