干了十五年搅拌，最烦听到一句话：“不就是把东西搅一块儿吗，能有多难？”
难。太难了。尤其是你盯着取样口，发现混合了半小时的粉料，颜色还是深深浅浅——那一刻血压直接拉满。
说实话，工业混合这行，外行看热闹，内行看门道。很多厂的老师傅，调了一辈子螺带混合机，但你要问他剪切速率和湍流强度的关系，他准翻白眼。可人家调出来的活儿，就是比拿着计算器的博士还漂亮。
这就是经验的恐怖之处。但经验也有失灵的时候，比如换一种物料，或者放大生产，啪，均匀度垮掉。
混合，不仅仅是“混”
先泼盆冷水：混合本质上是个无序化过程，但我们要从中得到有序的结果。矛盾吧？比如你把一堆黄豆和绿豆倒进罐子，晃几下，理论上它们会随机分布。可工业上要求的 混合均匀度，常常是95%、99%，甚至要用变异系数CV值来衡量——低于5%才算合格。
怎么做到的？靠三种机理：对流混合、剪切混合、扩散混合。
对流混合是大尺度上的物料搬运，像用铲子翻堆；剪切混合是用速度梯度把料层撕开，像揉面；扩散混合则是微粒的无规则运动，尤其在粉体里明显。现实中的混合机，往往是三种机理共同作用，但侧重不同。
举个例子，双螺杆混合机，剪切强得一批，适合高粘度物料，你把环氧树脂和固化剂往里一丢，十几秒就能扯得匀匀的。但它怕啥？怕硬的填料，螺杆磨损快，换一根好几万——❗血的教训。

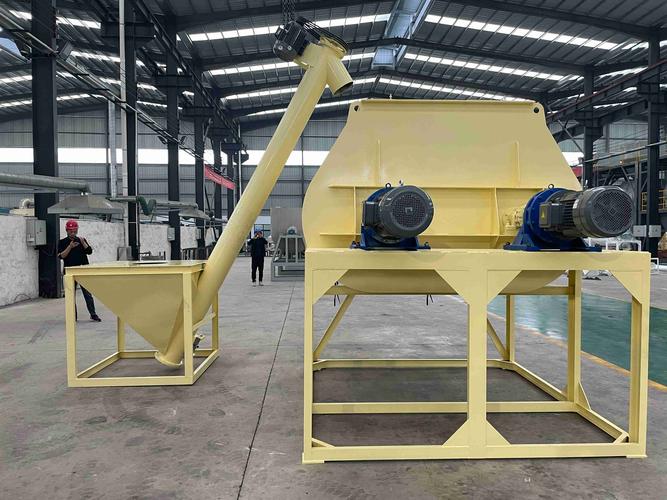

选错混合机，等于烧钱
经常有人问：
问：我们做预拌粉，买了个螺带混合机，为什么混合时间越长，均匀度反而越差？
答：大概率是出现了偏析。螺带混合机主要靠对流，但粉体粒度和密度差异大时，长时间搅动反而会让大颗粒上浮或小颗粒下沉，这叫“巴西坚果效应”。其实混合机都有一个最佳混合时间曲线，过了顶点均匀度会降。你得做实验找到这个点，及时停机出料。别傻搅个不停。
看，这就是不尊重物料的后果。我曾经在河北一个添加剂厂，他们用双锥混合机混合轻钙和超细硅微粉，比重差三倍，搅了四十分钟，取样测CV值高达12%。后来只改了一点：装料量从60%降到40%，转速提高，同时加入挡板，CV值直接压到3%以下。原理很简单——增加了剪切和扩散作用，减少了自由对流带来的分层。
问：静态混合器真的不用动力吗？用在什么工况合适？
答：对，静态混合器本身没有运动部件，靠管道内的导流元件让流体分割、旋转、汇合。它没有电机，省能耗，维护少，但要有外置泵提供压力。适合中低粘度液体、气液混合、液液分散。比如废水处理中加絮凝剂，或者化工里连续酸碱中和，特别好用。但你要是搞高粘度的糊料，它就抓瞎了，压降大得惊人，还不如用动态混合器。
那些年，我踩过的“坑”
做混合方案，最忌讳“按物料名称选型”。同一个“涂料”，有的是钛白粉加树脂，有的含大量凹凸棒土，流变特性天差地别。
- 坑1：忽视真空。做电池浆料混合，粉料里有微米级颗粒，常压搅拌气体夹带进去，涂布时全是针眼。后来改在真空搅拌机里做，预混后抽真空，再打散，针眼消失了——✅但真空泵的油要勤换，否则糊化。
- 坑2：温控失控。混合某些热敏性物料，比如发泡剂或促进剂，剪切生热会让局部温度飙升，直接导致物料报废。我见过一次双行星机没开冷却水，搅拌桨摩擦生热把物料烧糊了，整锅废掉，损失二十万。后来强制安装了热电偶连锁。
- 坑3：清理残留。换品种时，混合机死角里的残料会污染下一批。尤其是螺带轴的端部密封处、出料阀的缝隙。现在很多设备吹嘘“无死角”，别信。亲自钻进去看！用内窥镜查！
说到这，想起一次去浙江某化工厂，他们老总带我看一套进口立式锥形螺带混合机，报价两百多万。他得意地说全自动化，可我看到出料口附近有一个手动的清扫口，就问了一句：“每次拆洗要多久？”他愣住，问了操作工，答案是：三小时。而且每周一次。也就是说，折算下来，OEE（设备综合效率）惨不忍睹。所以，别迷信进口，维护便利性才是天天跟你过日子的东西。
混合均匀度到底怎么测？
实验室里常用标准偏差法，但现场呢？老法师用肉眼，看颜色、摸手感。可这没法做SPC（统计过程控制）。现代工厂必须量化。
💡推荐在线近红外分析仪，装在混合机上，实时监测光谱变化，当趋势平稳稳定，判定混合终点。这比定时开关阀科学多了。但一套几十万，小厂不一定舍得。退而求其次，可以快速取样用色差计或粒度仪，数据录入控制图。

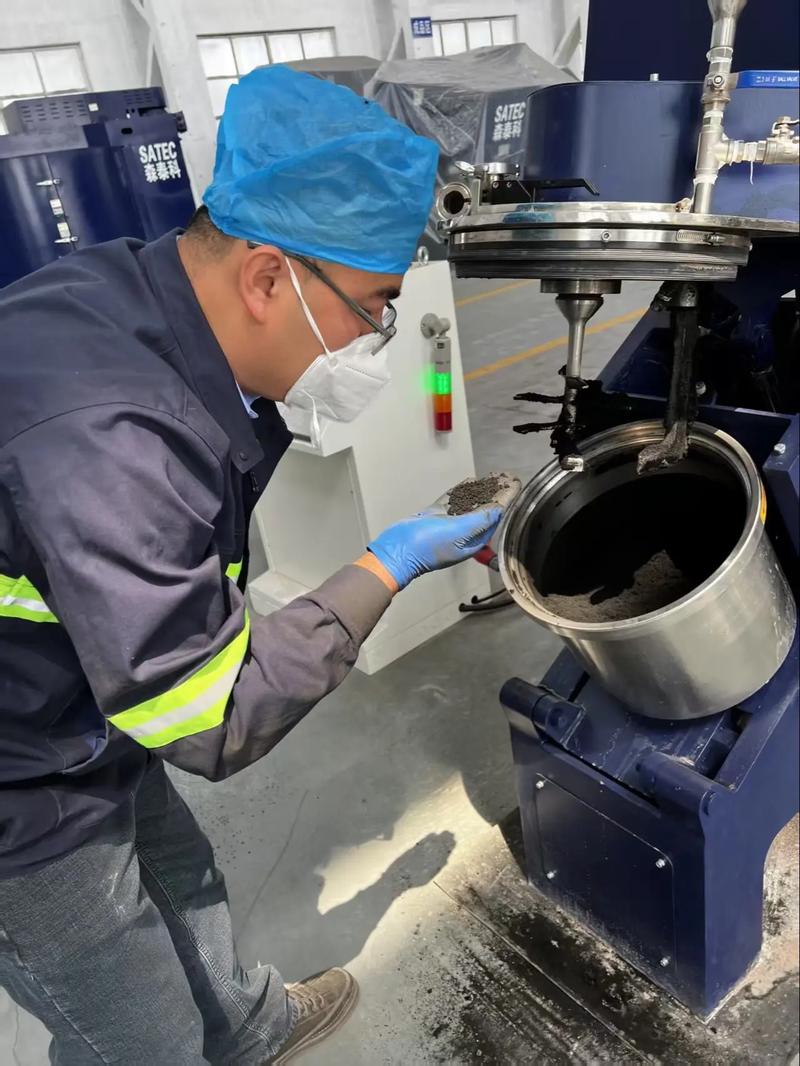

不过，最让我无语的是有些质检员取样方式：只在表面抓一把，或者只在出口接一点。那能代表什么？必须按照国际标准，在设备不同位置、不同深度取至少十个样，然后计算变异系数。这点在粉体混合中尤其关键，因为偏析往往就在死角。
另外，混合完成后的输送过程也可能产生二次偏析。气力输送的弯头处、料仓的锥体部分，都是重灾区。怎么办？优化管道流速、采用密相输送、在料仓出口加装流化装置，或者干脆把混合机放在料仓正上方，尽量减少转运。
最后几句掏心窝的话
工业混合，看似粗糙，实则精密。它是一个系统工程，从物料特性分析、设备选型、工艺参数优化，到检测方法和后处理，环环相扣。
别指望买来一台万能混合机。万能通常意味着样样不精。粉体、液体、高粘度、低粘度、连续、间歇……每种工艺都有最适配的那把“刀”。
还有，多和操作工聊天。他们嘴上骂骂咧咧，但手底下的经验比说明书管用。有一次我死活调不好一个批次，结果老师傅淡淡地说：“你把加料顺序反过来试试。”嘿，问题解决。原因？密度小的组分后加，能在对流中更容易分散。
工业混合啊，有意思。干到老，学到老。
