2026-07-04 11:32:47 作者：网编
分类：文章
我至今记得第一次独立选铣刀时的情景。
车间里油味弥漫。师傅丢过来一张图纸，说：”把刀定了。” 就四个字。我对着那堆样本册，直接懵了。
后来花了整整两天，查资料、打电话，才勉强搞明白——结果还是错了。那把刀上机就崩刃。师傅叹了口气，没说话，但那眼神……啧。
这就是铣刀。看着简单，一个旋转切削工具而已。真干起来，全是坑。
涂层？还是基体？——这是个问题
说实话，现在要买一把没有涂层的铣刀，反而难了。
到处都是TiN、TiCN、AlTiN，还有更花哨的。✅ 涂层确实能大幅提升寿命，特别是干切或者高速切削。但涂层不是万能的。
有次加工一种粘性很大的不锈钢，我试了某进口品牌的AlTiN涂层铣刀，结果不到半个小时，刀尖全被积屑瘤糊住了。后来换了不带涂层的锋利型硬质合金刀——问题解决。
因为涂层往往让刃口变钝一些。对于粘性材料，锋利是第一位的。
💡 小贴士：加工铝合金、铜这些有色金属，非涂层硬质合金，或者DLC涂层（类金刚石）是首选。PVD涂层耐热好，但刃口不如CVD光滑？不对，CVD涂层更厚，刃口容易钝。PVD相对锋利。所以，精加工尽量选PVD涂层或者无涂层。
基体材料更是关键。硬质合金的牌号，从K10到K40，还有微细颗粒、超微细颗粒……。打个比方，颗粒度越细，硬度越高、耐磨性越好，但韧性越差。
加工淬硬钢，你就得上超细颗粒的。粗加工铸铁，用个粗颗粒的就行。但这些牌号命名各个厂家不一样，头大。
铣刀涂层类型对比示意图
前角、后角、螺旋角——别被这些词吓住
几何角度。大学里学过，但一到实际，全忘光。
说白了，前角影响切削力，以及切屑流出的顺畅程度。正前角大了，切削轻快，但刃口强度会下降。
后角呢？主要减少与工件的摩擦。后角太大，刀尖散热差，容易崩。
螺旋角更有意思。比如35°、45°，甚至更高。高螺旋角铣刀，切削力比较平顺，排屑也好，适合侧壁精加工。但轴向力大，容易把工件拉起来——如果装夹不牢。
有一次加工钛合金，我特意选了高螺旋角45°的铣刀，想减少切削力波动。结果……振动得一塌糊涂。后来改回30°的，问题解决。因为钛合金弹性模量低，太锋利的切入反而激起颤振。
所以，没有绝对好的角度。只有适不适合。
问：粗铣和精铣的铣刀刀尖圆弧半径怎么选？
答：粗铣时，刀尖圆弧半径可以大一点，比如0.8mm甚至1.2mm。这样刃口强度好，耐冲击。但是径向力会变大，容易引起振动。精铣的时候，为了得到好的表面粗糙度，通常用较小的圆弧半径，比如0.2mm或0.4mm，甚至用尖角刀片。不过，如果工件材料很硬，精铣也可以用稍大的圆弧，同时配合很小的进给，这就是所谓的”圆弧修光刃”技术。
失效分析——看磨损形态就知道问题在哪
干了这么多年，看铣刀的”尸体”成了习惯。
后刀面磨损，很正常的渐进式磨损。只要在寿命范围内，不用管。但如果是前刀面月牙洼磨损——切削速度太高了，或者涂层耐热性不够。
崩刃呢？多半是冲击大、材料有硬质点，或者装夹刚性不足。最烦的是积屑瘤，加工软钢或不锈钢时常见，切削液没选对、切削速度在某个尴尬区间。
还有一个被忽略的：热裂纹。干式切削时，如果冷却液断断续续浇上去，刀片瞬间冷热交替，表面会产生网状裂纹，然后剥落。非常危险。
问：铣刀涂层磨掉了，但基体还好，还能继续用吗？
答：看情况。如果是精加工，涂层没了，切削力会增大，表面质量下降，基本不能再用了。但如果是粗加工，且对尺寸要求不高，有时候还能凑合用一阵。不过要注意，无涂层的硬质合金容易与被加工材料发生亲合，特别是加工钢时，会加速月牙洼磨损。所以能不凑合就别凑合，换了吧，因小失大不值当。

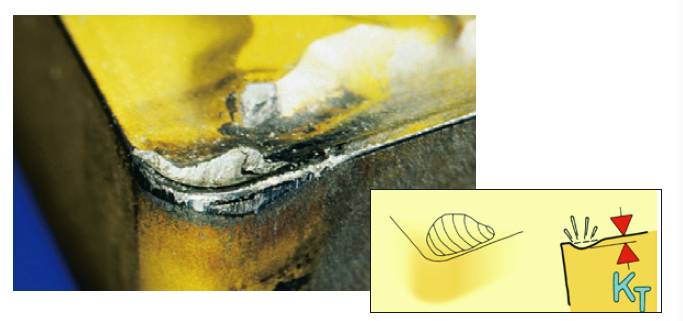

铣刀前刀面月牙洼磨损实物图
那些年，我交过的学费
那些年，我交过的学费
有一次，加工发动机缸体，批量很大。为了降成本，我换了国产某品牌的铣刀盘。参数不变，结果……一天下来，刀片崩了三次。停机换刀时间，比刀片省的钱还多。
所以说，性价比不是看采购单价。要看单件加工成本。
还有次用长刃铣刀侧壁铣。悬伸太长，一上去就”唱歌”——振得整个机床都在抖。后来加了减振刀杆，还调整了切削参数，才搞定。
这些事，教科书上不会写，但最值钱。
现在选铣刀，我学乖了。先问：什么材料？什么机床？什么装夹？粗还是精？批量多大？
然后，再去翻供应商的样本。
很多厂家现在有在线选刀系统，输入参数就能推荐。但别完全信。✅ 最好自己再模拟一下，或者试切。
刀具这个事，实践出真知。
就这样吧。铣刀的道道，聊不完。希望这些经验能让新手少走弯路。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：铣刀的残酷真相：老师傅不会告诉你的那些事
文章链接：https://www.zystgy.cn/a/54527
