说实话，干了二十年设备维护，最怕的还不是那些大块头设备出毛病——反倒是小小的电缆组件，冷不丁给你来个停机，查半天，最后发现是接头氧化了！你说气不气人。
前几天车间里一台机器人手臂突然抽搐，报警信息乱七八糟，PLC程序查了个底朝天都没问题。最后啊……拿万用表一量，24V控制线时断时续，就因为它走线时跟动力电缆绑在一起，干扰得不成样子。就这种小疏忽，能让你怀疑人生。
所以今天不聊高深的东西，就想掏心窝子说说工业电缆组件——从电缆选型到连接器、到敷设那点事。都是踩过的坑，流过的泪。
选型不是“差不多就行”
很多人觉得电缆嘛，够粗、芯数对就行。哎，真要是这么简单，我就不会半夜被喊到现场了。❗
工业环境可比家里恶劣多了。油污、震动、高温、电磁干扰……你随便遇上一个，电缆组件就得量身定制。
举个真实例子：早些年给一台冲压机配编码器电缆，图便宜用了普通PVC护套的。结果三个月，电缆外皮就被润滑油泡胀，绝缘层一剥就碎。后来换成交联聚乙烯（XLPE）的，再加一层金属屏蔽，才消停。💡 记住：
- 移动拖链用：必须高柔、耐弯曲，导体会是极细铜丝束绞。
- 化工附近：护套得耐酸碱，氟塑料（PTFE）或特制的聚氨酯（PUR）能扛。
- 变频器出线：屏蔽一定要做好，不然干扰能把传感器信号搞得一塌糊涂。
还有连接器——多少人栽在小小的插针上。镀金还是镀银？环境湿度大，镀金才可靠；要是高温，镀银氧化快但能承受更高工作温度。别小看这点，插拔个几千次，接触电阻一变，信号就飘了。
工业现场高柔电缆拖链布线实例
安装敷设：魔鬼在细节里
电缆组件选对了，安装时不讲究，一样完蛋。
我见过最离谱的安装：动力线和信号线并排走，没做任何分隔。结果呢？模拟量信号跳动得像心电图。后来加了金属隔板，信号线换成双绞屏蔽的，老老实实接地，才太平。✅ 接地多说一句：屏蔽层要单端接地还是双端接地？很多地方模棱两可。一般模拟信号低频，单端接地防地环路；高频数字信号就双端或多点接地。但工频干扰大的地方，搞不好还是单端保险——这玩意得实测，书本理论有时候靠不住。
弯曲半径这个老生常谈，还是有人忘。拖链电缆的弯曲半径至少10倍电缆外径，你还得考虑移动时的动态半径。有台机器电缆老是断芯，查下来就是因为拖链行程里有个急弯点，电缆在里边被反复“折”了。症结就是没留够余量。
还有固定方式：尼龙扎带不能太紧，尤其温度变化大的地方，电缆热胀冷缩，勒得太死，内部导体应力集中，时间长了就断裂。你用手感觉一下，扎带固定后电缆还能微微转动，就差不多。

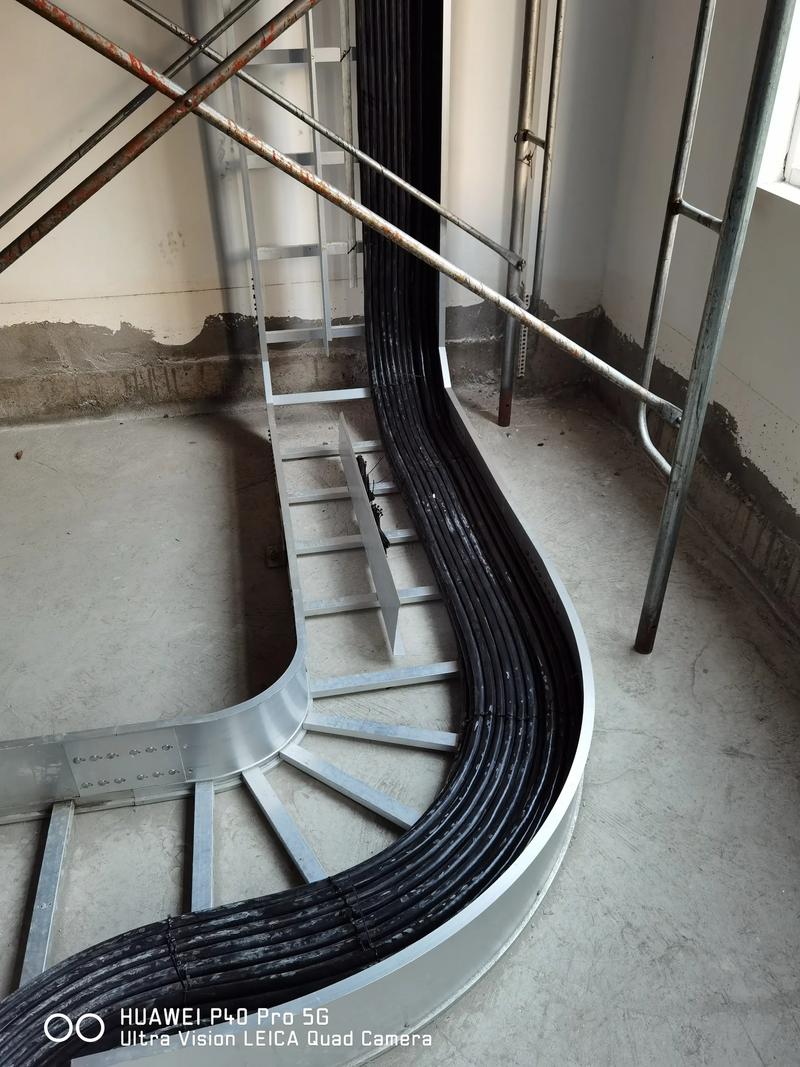

工业电缆组件正确与错误敷设对比示意图
故障排查：别急着换件
故障排查：别急着换件
出故障了，很多人的第一反应就是换根新电缆、换个连接器。然而换完可能还是坏，因为你没找到根因。
我习惯先看这几个点：
- 目视检查：外皮有无磨损、龟裂、变色？特别是接头根部、转弯处。
- 热成像：带负载跑一阵，拿热成像仪扫一遍，接头温度异常多半是接触电阻大了。
- 摇绝缘：兆欧表测相间、对地绝缘，低于0.5兆欧就得警觉，虽然有些设备还能跑，但受潮恶化起来很快。
有一次，一条产线莫名急停，PLC记录“外部急停按钮动作”。但所有急停按钮都没按下。最后查出是一根多芯控制电缆中间有接头——安装工人图省事，剥开外皮接了线，只用普通电工胶布缠了。几年后胶布老化，内部潮气导致芯线间轻微漏电，就给PLC一个错误脉冲。这坑挖得……😤
💡 给个实用技巧：如果怀疑电缆内部有断芯但外皮完好，用“电容法”或TDR（时域反射仪）定位，比盲目抽换整条线省时多了。
问：我们车间振动大，连接器老是松脱，怎么解决？
答：首先确认是不是选型问题。振动环境必须用带锁紧机构的连接器，比如螺纹锁紧、卡口式，别用普通插拔式。其次检查安装扭矩——有些连接器有规定扭矩值，没拧到位振动下必松。如果还不行，考虑加装防松钢丝或选用带二次锁扣的型号。另外线缆本身要固定牢，别让振动力全传到连接器上。
问：抗干扰除了屏蔽，还能做什么？
答：路径规划很重要。核心原则：分层、远离。动力电缆与信号电缆至少隔开200mm以上，如果交叉必须直角。信号电缆尽量贴近接地的金属线槽底板走。对于高频干扰，使用磁环或共模扼流圈也能救命。如果传感器是差分信号，一定确保两根线等长、路径一致，才能发挥共模抑制比。
写到这里，可能你觉得电缆组件是个麻烦精。但反过来想，它也是设备里最容易被忽视的“毛细血管”。把选型、安装、排查这几板斧练扎实了，至少能少熬几个夜。不说了，车间又喊我去看一条“不明原因停机”的线，我有预感又是电缆的锅……
