一、浸塑这玩意儿，水有多深？
第一次自己动手做浸塑，我蹲在车间角落里，拿个铁钩子搅和塑料粉。出来的玩意儿，一个比一个抽象。不是流挂就是缺胶，老板看了直摇头。说实话，浸塑入门看着简单——不就是加热蘸粉再烤一下嘛。但真干起来，参数能把你逼疯。预热温度差5℃，出来的效果天上地下。那天我调了二十多次炉温，记了满满三页纸。💡
原理是啥？把金属件加热到一定温度，浸入流化床或者直接沾满粉末，利用余热让粉末熔融流平，冷却后形成一层均匀的塑料膜。常用的料有PVC、PE、PA，各有利弊。PVC软，防滑手感好，用在工具手柄上多；PE硬一点，耐磨，适合户外；PA（尼龙）强度高耐化学，医疗和精密件常用。可得记住：粉末得干燥，受潮的话，等着起泡吧。现在浸塑应用太广了，小到晾衣架挂钩，大到汽车方向盘骨架，都能见到。医疗器械上用的手术钳手柄，要求无毒、耐高温消毒，就得用PA浸塑。健身器材的握把，既要防滑又要耐磨，PVC或TPE浸塑是首选。还有户外护栏、公园长椅，都是PE浸塑的天下，经受日晒雨淋不成问题。
二、翻车现场：那些年我们交的学费
说说最让人崩溃的几个坑。你绝对会遇到。
表面针孔、气泡。跟月球似的，密密麻麻。原因？粉末里水分、工件表面有油、预热温度过高导致树脂分解、浸入太快裹进空气。解决也简单：烘粉、除油、调温、浸入果断。但知道和做到之间隔着一个银河系。
还有橘皮、麻点。温度低了，流平性差。或者粉太粗，塑化不充分。这时候别硬上，升点温，不行就换细粉。
最烦的是附着力不行。一刮就掉，指甲一扣一片。这多半是前处理没搞好。别偷懒！除油、除锈、磷化，三道工序少一个都不行。底胶也很关键，别用那种几块钱一公斤的，粘不住。浸塑跟喷塑不一样，喷塑是静电喷涂再固化，膜薄且硬；浸塑的膜厚一般在0.5-3mm，软软的有弹性，手感完全不同。
问：为什么我做的浸塑件表面总有气泡？感觉像月球表面。答：这个问题最常见了。八成是粉末里吸了潮气，或者你预热温度太高，把树脂烧分解了，产生气体。先烘粉，60-80℃烘个把小时。再查温度曲线，别一味求快猛火。还有，浸入粉末时动作要干脆，俗称“稳准狠”，慢慢放进去等于裹空气。💡
问：浸塑层一刮就掉，是胶水不行还是我姿势不对？答：胶水背锅？先问自己前处理到位没。工件上哪怕有手汗，附着力都会打折扣。除油除锈后，最好做磷化处理，形成一层粗糙的磷化膜，能增加附着力。然后底胶选择很重要，有些底胶需要预烘，有些直接涂。如果还掉，换一种交联型的底胶试试。另外，浸塑后冷却太快，也可能导致收缩过快而剥离。❗
三、选材与设备：别贪便宜
材料决定下限，设备决定上限。粉末别买回收料太多那种，颜色暗淡还容易脆裂。我做过对比，全新料的PE浸塑层，户外暴晒两年只是轻微变色，回收料做的半年就粉化了。特别是出口件，环保要求严格，ROHS、REACH必须达标。有些便宜粉，味道刺鼻，工人干一天头晕脑胀，那都是有害挥发物。

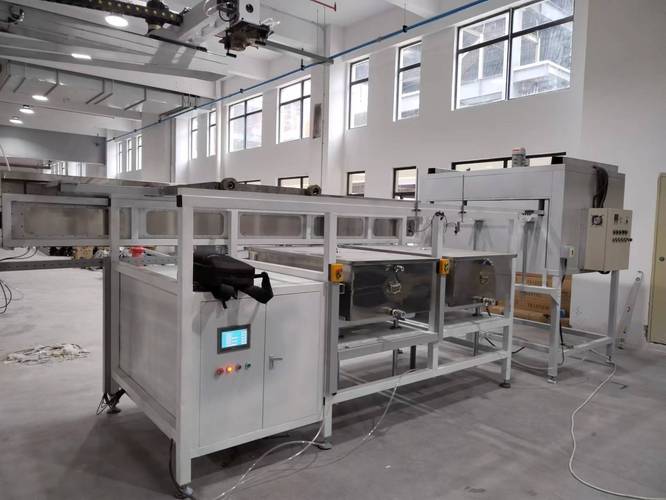

设备方面，小作坊一个铁槽子加个电热管也能干，但温控基本靠猜。规模生产得上流水线：预热炉（燃气或电加热）、流化床、塑化烘道、冷却槽。温控精度±3℃是起步。见过一家厂，为了省钱买了台二手设备，结果加热不均匀，左边熟了右边生，废品率30%，后来亏得更惨。一分钱一分货，亘古不变。
现在比较流行的是静电流化床浸塑，粉末带电，能吸附到复杂形状的死角，膜厚更均匀。但投资大，适合高端件。普通的手工浸塑，全靠手感，老师傅一摸就知道温度，但这样人才难培养，年轻人不愿学。
总之，浸塑这事，细节太多。干了十几年，我还是不敢说完全掌握了。每次新样品试制，都得提心吊胆。但一旦调顺了，那种均匀光亮的表面，看着确实舒服。这大概就是工业的美感吧。
