原理听起来简单，实操全是泪

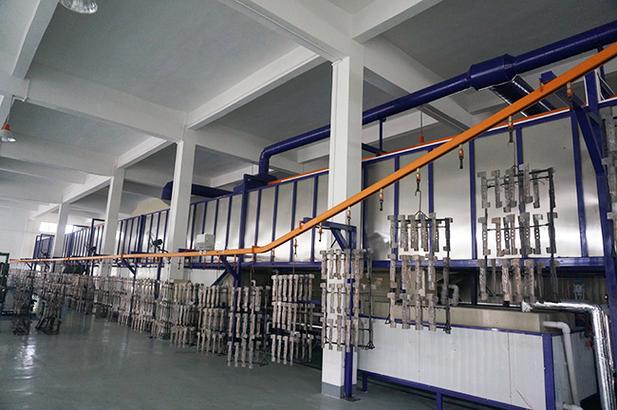

前处理——你永远猜不到的翻车源头
❗重要的事说三遍：前处理不行，后面全白搭！全白搭！全白搭！ 脱脂槽温度掉2℃，那批冲压件上的拉延油残得跟鬼画符一样。磷化吗？最怕的就是挂灰，手一摸白粉哗哗掉，吓得人头皮发麻。还有水洗。你肯定想，洗个水多简单？导电率超了200 μs/cm没及时换纯水，氯离子跑进磷化膜，后面盐雾试验直接GG。我们曾经有批出口卡车驾驶室，海运到中东，客户说“你们漆面鼓包了，像长青春痘……” 一查，水洗段喷嘴堵了三个，链速还超了0.3m/min，逗我呢。 问：电泳前处理为什么必须用纯水洗？ 答：因为自来水里的钙镁离子会跟磷化液反应生成不可逆的白色沉淀，堵喷嘴不说，沉在工件表面后续涂层结合力差得要死，中性盐雾根本扛不住200小时。更要命的是氯离子，它会裹在涂层下持续腐蚀，沿海地区几个月就从底子上烂穿。所以，纯水电导率必须控制在50 μs/cm以下，最好上RO反渗透，别省那点设备钱。
膜厚、烘烤与那些看不见的坑
膜厚不是越厚越好，20-25μm最理想——阴极环氧电泳漆嘛。薄了耐腐蚀不够，厚了那个流挂啊！固化温度曲线！我说起这个就冒火。有回烘道热电偶坏了一个，显示180℃，其实只有155℃，操机工愣没发现。交联密度不够，漆膜软绵绵，指甲一刮就露白，全批次退货。后来我规定：每天必须用炉温跟踪仪实测三次，打印曲线贴在看板上。 还有，电泳涂料的更新周期你关注过么？槽液用久了溶剂含量失衡，颜基比一乱，表面就出现“阶梯针孔”——规则排列的小坑，显微镜下像月球表面。这时就得补溶剂、调整超滤排液量，或者干脆废弃部分旧漆。心疼？一槽漆几十万，谁不心疼。但比起报废白车身的损失，该割还得割。 问：电泳层上出现针孔，到底是电压问题还是烘烤问题？ 答：都可能，但更要命的是它们互相甩锅。如果针孔呈不规则分布，多半是电解气泡——槽液导电率过高、电压升太快。试着把软起动时间延长到15秒以上，分段升压。如果针孔集中在边缘，八成是烘烤升温太猛，表面先结皮，内部挥发物冲出来留下的弹坑，那就要把升温速率降到5℃/min以下。不过经验告诉我，先查槽液溶剂含量最省事，超标就直接排超滤液。 💡一个小诀窍：固化后趁热用铅笔硬度计划一下，5H以上才算真干。别信温控仪的数字，要信数据。为什么我总劝人重视电泳槽管理
