2026-07-01 10:47:14 作者：网编
分类：文章
我干这行二十年了，说实话，踩过的坑比车间地上的铁屑还多。前几天，有个徒弟跑来问我，为什么同样一把铣刀，老王用了能切上百个工件，他用了两天就崩刃？我瞥了一眼他选的参数——嚯！前角负的跟城墙似的，能不出问题？今天不聊虚的，就唠唠铣刀那几个要命的角度。
前角：锋利与强壮的撕扯
前角这事儿，说起来简单，选起来纠结。你肯定听过：正前角锋利，切削轻快；负前角强壮，耐冲击。但实际呢？有一次加工钛合金，我想着钛合金硬啊，用了负前角刀片，结果切屑挤成一团，跟狗皮膏药似的粘在刃上，没俩小时刃口就崩了。后来换了正前角带断屑槽的，豁然开朗。💡
硬质合金铣刀正前角刃口特写
可是，正前角不是万能药。加工断续表面或者有硬皮的铸件，负前角就好使得多。那次切削一个重型齿轮毛坯，正前角刀片上去就崩，换上负前角，声音都顺滑了。❗ 所以，记住：软粘材料选正前角，硬脆断续选负前角？不绝对，但大方向没错。有时候你得试，对吧？现场工况千奇百怪，哪有放之四海而皆准的真理。
问：那如何判断前角是否选对了？
答：看切屑颜色和形状啊。切屑发蓝甚至发紫，说明切削温度太高，可能是前角太小（太负），挤压摩擦严重。切屑松卷、银白，那是好状态。如果切屑是针状飞溅，小心，那是切削力过大，刀具要扛不住了。我习惯用手摸一下切屑（注意烫！），感受厚度和硬度，经验积累多了，一摸就知道。
螺旋角：被严重低估的排屑英雄
说个真事儿。有回铣铝合金深腔，排屑不畅，老是堵屑，导致刀具折断。我查了所有参数，转速、进给、冷却液压力，都没问题。最后突然想到，是不是螺旋角太小？原用的是30度螺旋角，排屑槽太浅，铝屑又软又黏，根本排不出来。换成45度大螺旋角铣刀，哇塞，那排屑跟瀑布一样顺畅！✅
螺旋角不仅管排屑。它影响切入切出的冲击，影响切削分力的方向。小螺旋角（比如30度）刚性更好，适合重切削，但切削力大；大螺旋角（45度甚至60度）切削轻快，适合精加工和软材料。但大螺旋角轴向分力大，如果你的主轴轴承不好，机床容易震动。有一回用60度螺旋角铣刀切钢，机床Z轴晃得厉害，工件表面跟橘子皮似的。换了40度的，立马安静了。

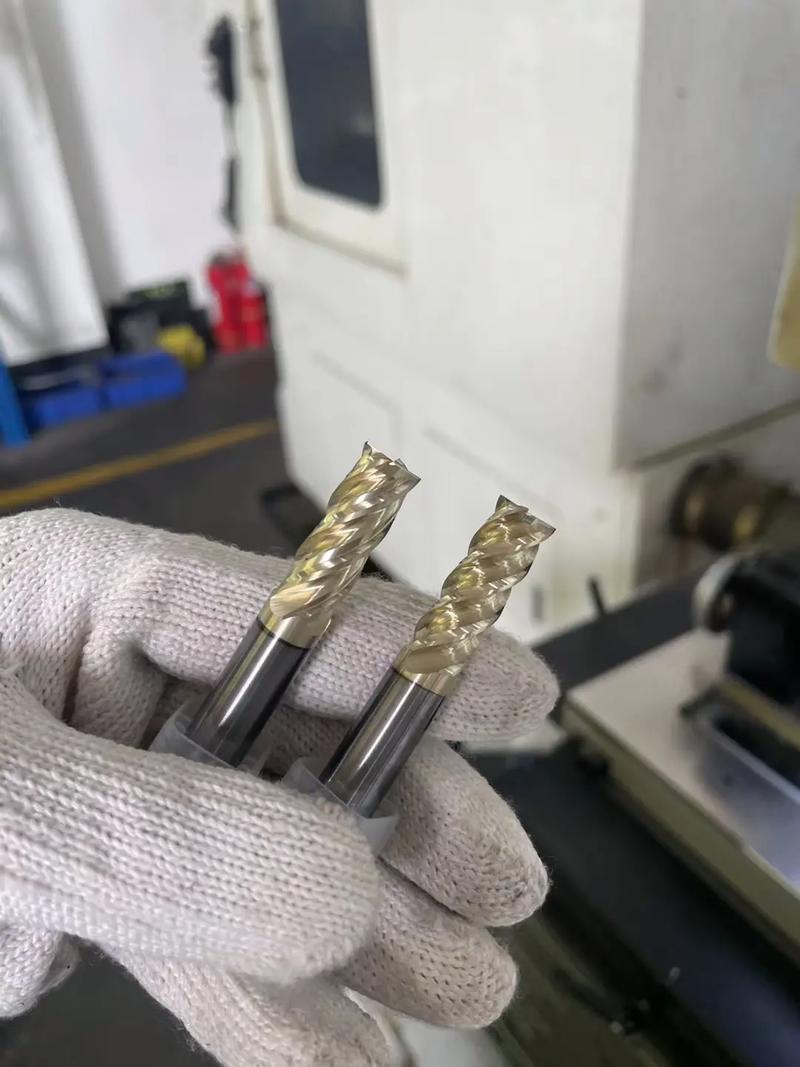

45度螺旋角立铣刀切削铝材排屑效果
又问：既然螺旋角这么重要，选刀时如何平衡？答：看你的工况主次矛盾。主排屑→大螺旋角；主刚性→小螺旋角。我的私房经验：加工铝合金、铜等非铁金属，直接上大螺旋角；加工不锈钢、高温合金，中等螺旋角（35-40度）兼顾排屑和刚性；淬硬钢则小螺旋角加负前角。当然，现在有多刃带、变螺旋角设计，但那是高端玩法了。
后角：摩擦生热的幕后黑手
很多人只重视前角，忽略后角。后角如果太小，刀具后刀面与工件摩擦，产生大量热，后刀面磨损加剧。有一次加工不锈钢，刀具后刀面磨损极快，一看后角只有5度，确实太小了。加大到10度后，寿命提升30%！但后角太大会削弱刀刃强度，易崩刃。一般原则：软材料用大后角（10-12度），硬材料用小后角（5-7度）。加工高温合金时，后角甚至可以到15度，因为它的弹性回复大，需要加大后角避免摩擦。又是坑……
刃数多寡与容屑槽的博弈
这个话题争论太多了。有人说，刃多效率高啊，比如4刃比2刃进给快一倍。但那是理想状态。刃多了，容屑槽就小，排屑空间受限，一旦切削堵塞，刀具就完蛋。尤其是深腔加工，2刃甚至1刃刀（比如玉米铣刀）就是王者。我通常在粗加工时用少刃，保证排屑；精加工用多刃，提高表面质量。
不过话说回来，现在涂层技术发达了，有些多刃铣刀设计了特殊容屑槽，也能应付粗加工。比如带分屑槽的粗铣刀，看着是4刃，其实每个刃交错开有缺口，把宽切屑分成细条，既增加了进给又解决了排屑。真绝。
问：同一把刀，加工钢和铝，刃数选择一样吗？答：不一样。铝材质软，切屑容易变形，容屑槽可以小一些，所以加工铝常用3刃（铝用铣刀典型），因为它比2刃效率高，比4刃排屑好。钢用4刃最常见。但如果你铣钢的侧壁，用3刃加螺旋角也能减少震动。别死记，要理解：刃数少→容屑大→排屑好→刚性弱；刃数多→容屑小→排屑差→刚性好。根据余量、材质、刚性需求来选。
现在很多车间老师傅还是凭经验，新人看着数据一脸懵。我建议新人多去刀具供应商那里拿样本，山特维克、肯纳、伊斯卡的样本上有详细的选型指南，还有切屑颜色对照图。那是一手学习资料。💡
总之，铣刀角度就这么几个，但组合起来千变万化。别以为买最贵的刀就完事——参数不对，黄金刀也白费。有时候，便宜的国产铣刀选对角度，比进口大牌乱用强得多。这是我的肺腑之言。
好了，不说了，刚才听到车间铣床又“嘎嘣”一声，我得去救火了……
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：铣刀好不好用，角度说了算
文章链接：https://www.zystgy.cn/a/54291
